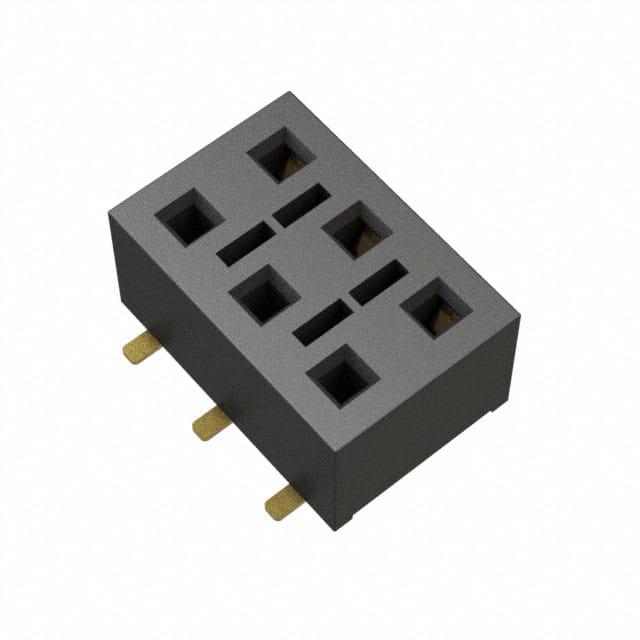

HLE-103-02-G-DV-BE

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 6pin 4.1A 510nm 金 黑色 SMD,P=2.54mm 贴片安装 7.62mm(长度)*6.6mm(高度)
供应商型号: 200-HLE10302GDVBE
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-103-02-G-DV-BE

HLE-103-02-G-DV-BE概述


    产品简介


    本技术手册介绍了由Samtec公司生产的HLE-1XX-02-XXX-DV系列电子元器件,该系列产品为一种表面贴装(Surface Mount)的老虎型弹簧接触点插座装配组件。它们广泛应用于通信设备、计算机、汽车电子及工业控制等领域,以实现高密度连接和可靠的数据传输。

    技术参数


    | 参数 | 值 |

    | 引脚数 | -02 至 -50 |
    | 引脚间距 | 0.100英寸(2.54毫米) |
    | 接触材料 | 黄铜 (BeCu) |
    | 装配材料 | VECTRA E130i |
    | 包装方式 | 管式(Tubes)或卷带(Tape & Reel) |
    | 镀层选项 | 金 (G)、选择性金 (S)、闪金 (F)、轻金 (L)、重金 (H)、选择性金/铅 (STL)、无铅金 (FM)、轻金/锡 (LM) |
    | 最大摇摆幅度 | ±0.200英寸(5.08毫米)(任一方向) |
    | 尺寸公差 | 0.002英寸(0.051毫米) |
    | 接触力最小值 | 12盎司(oz) |

    产品特点和优势


    HLE-1XX-02-XXX-DV系列具有以下特点和优势:
    - 高性能连接:黄铜接触点确保了长期可靠的电连接。
    - 多样化镀层选择:提供多种镀层选项,适应不同应用需求。
    - 机械强度高:最大摇摆幅度可达±0.200英寸(5.08毫米),增强了其在振动和冲击环境下的稳定性。
    - 多样化包装方式:可选择管式或卷带包装,方便在各种生产和组装环境中使用。

    应用案例和使用建议


    该产品常用于高密度连接器设计,例如在通信设备、计算机和工业控制系统中。根据手册中的应用实例,以下是一些使用建议:
    - 高密度设计:适用于需要高密度连接的应用场合,如计算机主板和服务器背板。
    - 增强机械稳定性:在应用时考虑增加防震措施,以充分利用其最大的摇摆幅度。
    - 优化焊接过程:选择适当的焊接参数,确保接触点与PCB的良好结合。

    兼容性和支持


    - 与自动放置兼容:大多数情况下与自动放置设备兼容,但需注意锁定夹具(-LC选项)可能需要手动放置。
    - Samtec支持:制造商提供了详尽的技术文档和支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 最大摇摆幅度问题:如果在组装过程中出现摇摆幅度超标,应检查引脚是否对准并重新调整插针。
    2. 焊接缺陷:确保焊接温度和时间符合标准,避免过热导致接触不良。
    3. 连接可靠性问题:如果发现接触不良,可以检查镀层质量并确认焊接工艺。

    总结和推荐


    HLE-1XX-02-XXX-DV系列是一款高性能的老虎型弹簧接触点插座装配组件,具有优异的机械稳定性和电气性能。其多样化镀层选择和包装方式使其适合广泛的工业应用。我们强烈推荐该产品给需要高密度、可靠连接的应用场合。希望上述内容能帮助您更好地理解和使用这款产品。

HLE-103-02-G-DV-BE参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 510nm
额定电流 4.1A
间距-配接 2.54mm
颜色 黑色
防护等级 -
排数 2
类型 Bottom Entry,Push-Pull,Receptacle
针脚数 6pin
长*宽*高 7.62mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装
