QMS-026-01-SL-D-RA-MG

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距52p双排排针, QMS系列, 直角, 表面
供应商型号: 2088970
供应商: 海外现货
标准整包数: 1

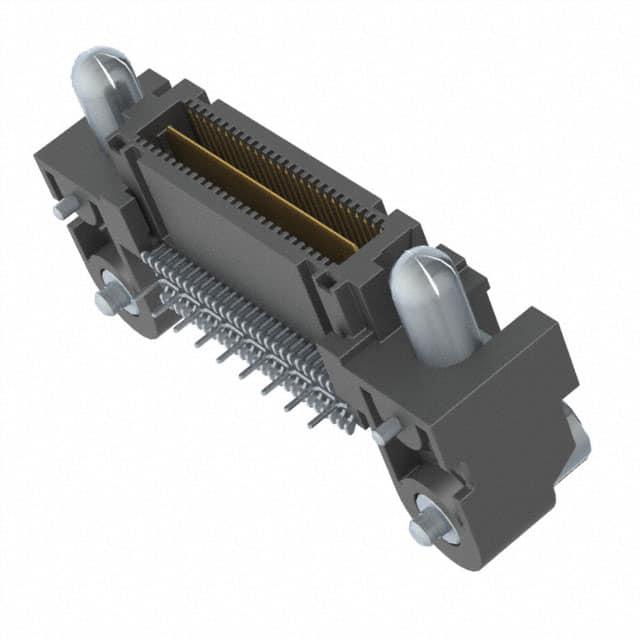

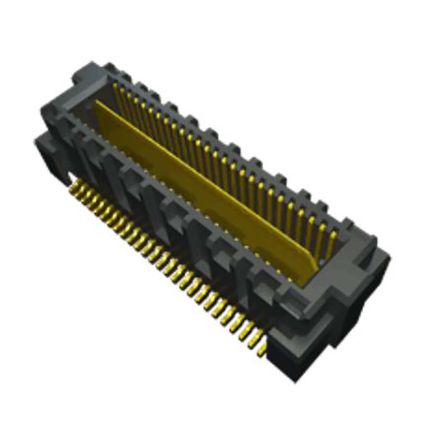

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-026-01-SL-D-RA-MG

QMS-026-01-SL-D-RA-MG概述


    产品简介


    QMS系列直角双排插座组件是一款由Samtec公司设计制造的高品质电子连接器。该产品适用于广泛的工业和消费电子领域,特别适合需要高密度连接的应用场景。其主要功能是提供可靠、高效的信号传输路径,同时具有良好的机械强度和电学性能。QMS系列广泛应用于通信设备、计算机硬件、工业自动化控制以及其他需要高速数据传输的场合。

    技术参数


    以下是QMS系列产品的关键技术规格和性能参数:
    - 产品型号: QMS-XXX-XX-XX-D-RA-XX-XXX-XX
    - 尺寸规格:
    - 插头长度:52 mm(典型值)
    - 插头宽度:25.4 mm(典型值)
    - 接触点间距:2.54 mm(0.1英寸)
    - 接触材料:
    - 信号针:磷青铜镀金
    - 电源针:磷青铜镀金
    - 接地平面:磷青铜镀金
    - 绝缘材料:
    - 绝缘体:黑色LCP材质
    - 工作温度范围: -40°C 至 +85°C
    - 额定电流:
    - 信号针:最高2A/针
    - 电源针:最高5A/针
    - 电气特性:
    - 接触电阻:<10 mΩ
    - 绝缘电阻:>100 MΩ

    产品特点和优势


    1. 高可靠性:采用磷青铜镀金接触针和高性能LCP绝缘体,确保长期稳定的工作性能。
    2. 高密度设计:双排结构设计,适用于紧凑空间布局,减少占用面积。
    3. 优异的抗干扰能力:专用接地平面设计,增强抗电磁干扰能力。
    4. 多样化选项:支持多种尾部结构、插针样式和包装方式,满足不同客户的需求。
    5. 环境适应性强:宽温范围和耐腐蚀材料选择,使其适用于恶劣的工作环境。

    应用案例和使用建议


    应用案例
    1. 通信设备: QMS系列产品常用于路由器、交换机等通信设备的内部连接。其高密度设计和卓越的信号传输性能为高速数据传输提供了保障。
    2. 工业自动化: 在工业自动化控制中,该连接器被广泛应用于传感器和执行器之间的连接,保证了系统运行的稳定性。
    使用建议
    - 在安装过程中,需确保插针对齐,避免因插入力过大导致损坏。
    - 建议使用配套的金属导轨作为支撑,以增强整体机械稳定性。
    - 定期检查接触区域是否有氧化现象,必要时进行清洁处理。

    兼容性和支持


    QMS系列插座组件支持多种配套产品,包括金属导轨(-MG选项)、带状尾部(-01/-02选项)和多排插针配置。Samtec公司提供全面的技术支持和售后服务,确保客户能够顺利集成到现有系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针插入困难 | 检查接触区域是否清洁,必要时润滑。 |
    | 长时间使用后信号质量下降 | 清理接触区域氧化层,必要时更换插针。 |
    | 插座安装不稳定 | 确保固定螺钉完全拧紧,同时检查导轨安装是否正确。 |

    总结和推荐


    综上所述,QMS系列直角双排插座组件凭借其高密度设计、可靠性和多功能性,在多个行业中表现出了强大的竞争力。我们推荐此产品用于需要高密度、高性能连接的应用场景。然而,建议在首次使用前仔细阅读技术手册并进行测试,以确保最佳效果。如果您需要进一步的支持或定制化解决方案,可以联系Samtec的技术支持团队获取帮助。
    推荐指数: ⭐⭐⭐⭐⭐

QMS-026-01-SL-D-RA-MG参数

参数
针脚数 52pin
接合堆叠高度 10mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
板上高度 8.12mm
长*宽*高 33.79mm(长度)*17.59mm(高度)
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-026-01-SL-D-RA-MG厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-026-01-SL-D-RA-MG数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMS-026-01-SL-D-RA-MG QMS-026-01-SL-D-RA-MG数据手册

QMS-026-01-SL-D-RA-MG封装设计

查看详情并下载
Symbol
Footprint
3D Model
