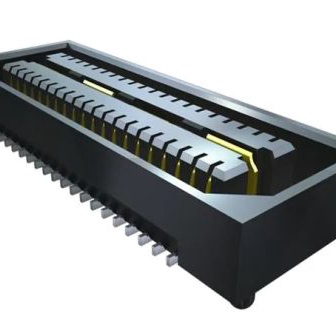

QSE-060-01-F-D-A-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距120p双排排母 高速接地平面排母, QSE系列, 直角, 表面
供应商型号: 3748146
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSE-060-01-F-D-A-K-TR

QSE-060-01-F-D-A-K-TR概述


    产品简介


    QSE-XXX-01-XXX-D-XXX-XX-X-XX:高密度双排HS插座装配件
    QSE-XXX-01-XXX-D-XXX-XX-X-XX 是一种高密度双排HS(High Speed)插座装配件,广泛应用于高速信号传输和数据通信领域。该组件主要用于提供稳定的电气连接和物理支持,确保在各种应用环境中保持出色的性能。

    技术参数


    - 材质: 绝缘体材料为LCP(液晶聚合物),UL94V-0防火等级;接触点材料为磷青铜;接地平面材料也为磷青铜。
    - 尺寸: 规格描述为.8mm双排HS插座装配件。
    - 引脚规格:
    - 引脚数量:可选-020, -040, -060行配置(-080, -100为每行选项)。
    - 行数:双排。
    - 引脚直径:-01(.1280英寸 [3.251毫米])。
    - 引脚表面处理:多种选择,包括3微米金镀层(仅接触区)、10微米金镀层(仅接触区)、30微米金镀层(接触区)及尾部镀层(金/锡铅合金)等。

    - 安装方式:
    - 导向柱(-GP)。
    - 摩擦锁(-FL)。
    - 保留选项(-RT1)。
    - 拉紧选项(-L)。
    - 包装选项:
    - 托盘(TRAY)。
    - 带式与卷盘(Tape & Reel, T&R),最大容纳60个位置。

    - 电气特性:
    - 接触最小承载力:8盎司。
    - 接地平面最小承载力:8盎司。
    - 最大公差:±0.51毫米(具体公差请参见手册)。
    - 工作环境:
    - 适用温度范围和湿度范围根据具体使用条件而定。

    产品特点和优势


    - 高可靠性: 采用磷青铜材料制成的接触点和接地平面,具有良好的耐腐蚀性和机械强度。
    - 多样化配置: 可选多种引脚规格和表面处理,以满足不同应用场景的需求。
    - 稳固锁定: 配备摩擦锁和导向柱等多种锁定选项,增强电气连接的稳定性和安全性。
    - 灵活包装: 提供托盘和带式卷盘两种包装形式,方便自动化生产和组装。

    应用案例和使用建议


    QSE-XXX-01-XXX-D-XXX-XX-X-XX 通常用于高速数据传输设备,如服务器、路由器、交换机等网络基础设施。为了确保最佳性能,建议如下:
    - 匹配电源供应: 在大电流环境下使用时,应适当增加接触点的承载力。
    - 正确安装: 使用导向柱和摩擦锁可以有效减少误插,提升安装便捷性。
    - 维护检查: 定期检查插座和插头的磨损情况,及时更换以避免信号传输不稳定。

    兼容性和支持


    QSE-XXX-01-XXX-D-XXX-XX-X-XX 与Samtec公司提供的其他组件有良好的兼容性。如果需要进一步的技术支持或维修服务,可以直接联系Samtec公司官方渠道。

    常见问题与解决方案


    1. 插入力过大:
    - 解决方法: 确认是否选择了正确的导向柱(-GP)选项。对于使用自动放置的场景,Samtec建议手动放置以降低插入力。
    2. 接触不良:
    - 解决方法: 检查接触点的清洁度和表面处理情况,如有必要,请重新进行焊接。

    总结和推荐


    总体而言,QSE-XXX-01-XXX-D-XXX-XX-X-XX 是一款功能强大且灵活的高密度双排HS插座装配件,适合各种高性能应用场景。凭借其卓越的性能和多样化配置选项,这款产品在市场上具有较强的竞争力。因此,强烈推荐在需要稳定、可靠电气连接的项目中使用此产品。

QSE-060-01-F-D-A-K-TR参数

参数
类型 Center Strip Contacts,Receptacle
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 120pin
长*宽*高 61.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
