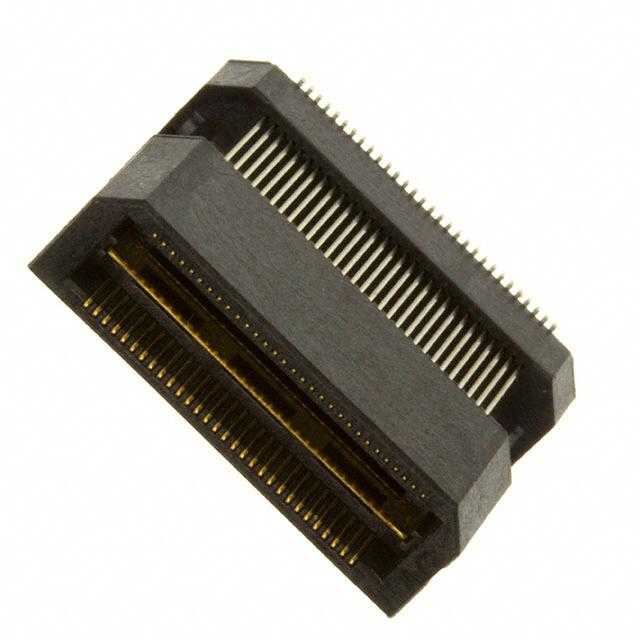

QTH-030-04-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: SR-QTH-030-04-L-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-04-L-D-A

QTH-030-04-L-D-A概述

    电子元器件产品技术手册解析

    产品简介


    本产品是一款由Samtec公司生产的5mm双行高密度终端装配件,型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。该产品主要用于连接应用中,提供信号传输的稳定性和可靠性。其应用范围广泛,包括但不限于消费电子、工业自动化、通信设备及医疗设备等领域。

    技术参数


    以下是根据手册提取的关键技术规格和性能参数:
    - 引脚间距: 根据不同的型号,引脚间距可选0.30, 0.60, 0.90, 1.20, 1.50(每行)。
    - 引脚长度: 可选0.1680英寸至1.1511英寸(4.267mm至29.238mm)。
    - 包装选项: 支持托盘和带卷式封装,适用于不同数量和引脚数的组装需求。
    - 插拔力: -01和-02型号最小插拔力为6盎司,-03至-10型号为8盎司。
    - 环境条件: 操作温度范围为-40°C至85°C,满足各种工作环境需求。
    - 材料: 绝缘体采用LCP UL94V-0,颜色为黑色;端子和接地平面采用磷青铜。

    产品特点和优势


    - 高密度设计: 采用5mm双行设计,使得单位面积内可安装更多的引脚,节省空间且提高集成度。
    - 多种引脚长度选择: 从0.1680英寸到1.1511英寸不等,能够适应不同应用场景的需求。
    - 可靠性的提升: 高密度设计加上优质材料的应用,确保了长期使用的稳定性。
    - 兼容性: 支持多种连接方式,如导针对齐、锁紧夹、摩擦锁定等,提高了产品在各种复杂环境下的适用性。

    应用案例和使用建议


    1. 消费电子: 如智能手机、平板电脑等设备的内部连接。
    2. 工业自动化: 在自动化设备的控制板上实现信号传输。
    3. 通信设备: 在路由器、交换机等网络设备中作为高速信号接口。
    4. 医疗设备: 需要高可靠性和长时间运行的应用场景,如监护仪、手术设备等。
    使用建议:
    - 根据具体应用场景选择合适的引脚长度和数量。
    - 确保安装环境符合操作温度要求。
    - 在大规模生产时考虑使用托盘或带卷式封装以提高效率。

    兼容性和支持


    该产品与QSH-D-GP具有良好的兼容性,但不兼容QSH-D-RA-GP选项。Samtec公司提供了详尽的技术支持和售后服务,用户可以通过官方渠道获取更多帮助。

    常见问题与解决方案


    1. 引脚接触不良:
    - 解决方案:检查引脚是否有弯曲或变形现象,确保其正确插入插座。
    2. 安装过程中损坏:
    - 解决方案:严格按照手册指示操作,避免过度施力造成损坏。
    3. 接触电阻过高:
    - 解决方案:检查是否有污垢或氧化层,必要时进行清洁处理。

    总结和推荐


    总体来看,QTH-XXX-XX-X-D-XXX-XX-X-XX以其高密度设计、多样的引脚长度选择以及可靠的材料应用,成为了许多行业的重要选择。无论是消费电子还是工业自动化领域,都能发挥出卓越的表现。因此,我们强烈推荐这款产品给寻求高效、可靠连接解决方案的专业人士和企业。

QTH-030-04-L-D-A参数

参数
间距 500μm
排数 2
触头镀层
板上高度 15.24mm
针脚数 60pin
接合堆叠高度 16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-030-04-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-04-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-030-04-L-D-A QTH-030-04-L-D-A数据手册

QTH-030-04-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 20.8875 ¥ 178.1704
80+ $ 20.375 ¥ 173.7988
120+ $ 15.8 ¥ 134.774
240+ $ 14.275 ¥ 121.7658
480+ $ 11.2125 ¥ 95.6426
1520+ $ 8.1625 ¥ 69.6261
4120+ $ 7.55 ¥ 64.4015
库存: 882
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 7126.81
