首页  >  产品百科  >  EHF-105-01-F-D-SM-P-TR

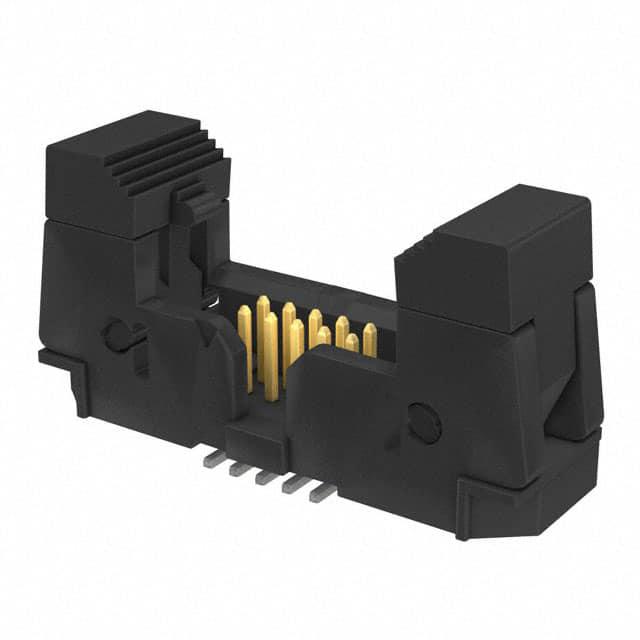

EHF-105-01-F-D-SM-P-TR

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距10p双排排针, EHF系列, 直角, 表面
供应商型号: 3750076
供应商: 海外现货
标准整包数: 1

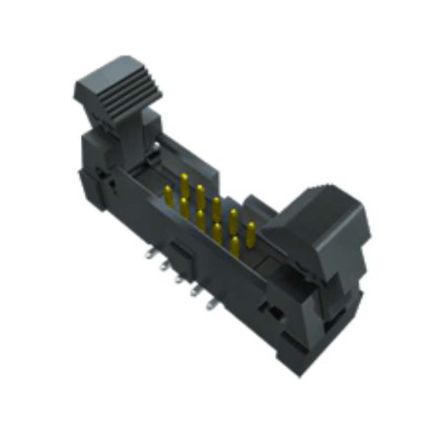

SAMTEC 矩形连接器 - 针座 - 公插针 EHF-105-01-F-D-SM-P-TR

EHF-105-01-F-D-SM-P-TR概述


    产品简介


    本产品是来自Samtec公司的SHF、ESHF和EHF系列电子元器件。这些产品主要应用于连接器领域,能够提供卓越的电性能和机械稳定性。它们的设计目的是为了满足广泛的工业需求,如通信、汽车、医疗设备以及消费电子产品等。

    技术参数


    | 参数 | 值 |

    | 插针数 | 4, 5, 6, 8, 10, 11, 12, 13, 15, 17, 20, 25 |
    | 绝缘材料 | 黑色液晶聚合物 |
    | 端子材料 | 磷青铜 |
    | 镀层选项 | Sn 或 Au 过50 µ"(1.27 µm)Ni |
    | 操作温度范围 | -55°C 至 +125°C |
    | 铅-Free焊料 | 是 |
    | 表面贴装 | 可选 |
    | 直角安装 | 不适用(仅限表面贴装版本) |
    | 锁定卡扣 | 可选(仅限表面贴装版本) |
    | 全卷带式包装 | 可选 |
    | 夹持力 | 通过夹持机构(如锁定卡扣)实现 |

    产品特点和优势


    1. 广泛的应用兼容性:SHF、ESHF和EHF系列连接器可以与多种其他型号连接器匹配,如FFSD和FFTP,从而满足多样化的应用需求。
    2. 可靠的机械性能:采用黑色液晶聚合物作为绝缘材料,确保长时间稳定运行。
    3. 高精度制造工艺:严格的质量控制标准保证了每一个连接器的高度一致性和可靠性。
    4. 宽广的工作温度范围:-55°C至+125°C的操作温度范围使得产品适用于严苛的环境条件。

    应用案例和使用建议


    1. 通信行业:用于服务器之间的高速信号传输。
    2. 汽车工业:在引擎控制系统中提供可靠的电连接。
    3. 医疗设备:用于诊断仪器中的高精度信号采集。
    4. 消费电子:便携式电子设备内部电路板间的连接。
    使用建议:
    - 在进行高温操作时,确保连接器符合所处环境的温度要求。
    - 安装过程中务必遵守制造商的指导手册,特别是对于需要手动放置的版本。
    - 尽量避免在湿度较高的环境中使用,以防止湿气导致的电气故障。

    兼容性和支持


    SHF、ESHF和EHF系列连接器具备良好的兼容性,可与其他标准电子元器件配套使用。同时,Samtec公司提供全面的技术支持和维护服务,帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    1. 问题:连接器无法正确对接
    - 解决方法:检查插针和插座是否对齐,确保正确的插入方向。
    2. 问题:接触不良
    - 解决方法:清洁插针和插座表面,去除氧化物或其他杂质。
    3. 问题:焊接时出现裂纹
    - 解决方法:确保焊点质量,避免过热或冷却不足的情况。

    总结和推荐


    总体而言,SHF、ESHF和EHF系列连接器凭借其出色的电性能、宽泛的应用范围以及良好的兼容性,在众多行业中展现出强大的竞争力。强烈推荐在各种工业项目中选用这些连接器,特别是在需要高度可靠性和长期稳定的环境下。

EHF-105-01-F-D-SM-P-TR参数

参数
触头镀层厚度 - 配接 76nm
颜色 黑色
排数 2
触头镀层 - 配接
间距-配接 1.27mm
防护等级 -
针脚数 10pin
额定电流 1.75A
类型 Header,Latch Lock/Eject Hooks
长*宽*高 20.83mm(长度)*7.52mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EHF-105-01-F-D-SM-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

EHF-105-01-F-D-SM-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC EHF-105-01-F-D-SM-P-TR EHF-105-01-F-D-SM-P-TR数据手册

EHF-105-01-F-D-SM-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.895
25+ ¥ 21.4099
50+ ¥ 21.4099
100+ ¥ 21.0276
150+ ¥ 21.0276
450+ ¥ 20.6453
900+ ¥ 20.6453
库存: 42
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.89
直接购买
加入购物车
