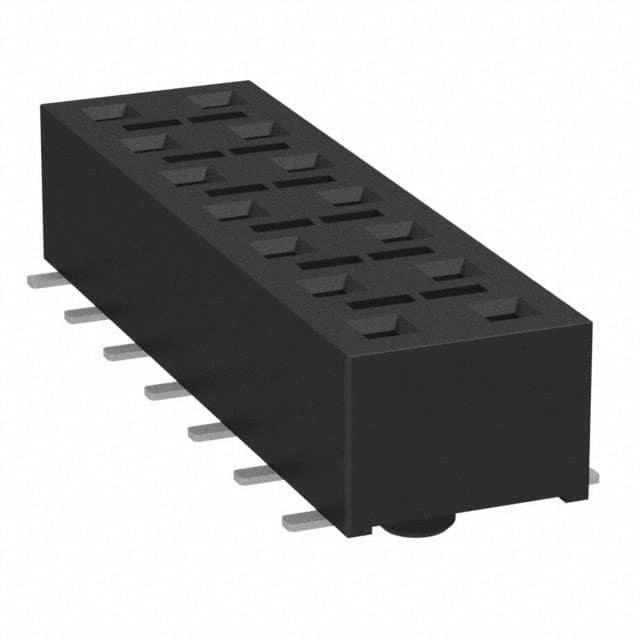

HLE-107-02-L-DV-BE-A-K-TR

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 14pin 4.1A 250nm 金 黑色 贴片安装 17.78mm(长度)*6.6mm(高度)
供应商型号: 200-HLE1072LDVBEAKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-107-02-L-DV-BE-A-K-TR

HLE-107-02-L-DV-BE-A-K-TR概述

    HLE-1XX-02-XXX-DV Tiger Beam Socket Assembly 技术手册解析
    本技术手册详细介绍了由Samtec Inc.设计和制造的HLE-1XX-02-XXX-DV Tiger Beam Socket Assembly。这款插座装配件专为电子组装及自动化生产而设计,具备多种选择和定制选项,以满足不同应用需求。

    产品简介


    HLE-1XX-02-XXX-DV是一款用于高性能电子系统中的连接器装配件。其主要用途是提供一种高效、可靠的电连接方式,适用于各种需要精密电路连接的应用场合,如服务器、网络通信设备和工业控制系统等。该装配件由多个位置组成,每个位置都有特定的功能和规格,能够根据不同的应用场景进行灵活配置。

    技术参数


    - 数量与间距:HLE-1XX-02-XXX-DV可以容纳2至50个位置,每个位置间的间距为0.100英寸(2.54毫米)。
    - 镀层选项:提供多种镀层选择,包括20μ"金、3μ"金、30μ"金、10μ"金、30μ"金+90%锡铅合金等,确保不同应用场景下的可靠性和耐用性。
    - 包装方式:标准包装为管装(Tube),也可选择带卷装(Tape & Reel)包装。2至29位置的部件支持带卷装(Tape & Reel)和全卷装(Full Reel QTY Tape & Reel)。
    - 安装选项:提供底部进入(Bottom Entry)、锁定夹(Locking Clip)等多种安装选项,便于不同类型的电路板安装。

    产品特点和优势


    HLE-1XX-02-XXX-DV具备以下几个显著的特点和优势:
    - 多位置灵活性:可容纳2至50个位置,可以根据具体应用需求进行灵活配置。
    - 多种镀层选项:不同的镀层选项确保产品在各种环境下的可靠性和耐用性。
    - 定制化包装:标准包装为管装(Tube),2至29位置的部件还可以选择带卷装(Tape & Reel)和全卷装(Full Reel QTY Tape & Reel)。
    - 多样化的安装方式:提供底部进入(Bottom Entry)、锁定夹(Locking Clip)等多种安装选项,适用于不同类型的电路板。

    应用案例和使用建议


    HLE-1XX-02-XXX-DV在多种应用场景中得到广泛使用,例如服务器、网络通信设备和工业控制系统等。使用时建议根据具体应用需求选择合适的镀层和包装方式。例如,在要求高度可靠性的应用中,建议选用镀金选项;在需要快速批量生产的场景下,可以选择带卷装(Tape & Reel)包装方式。

    兼容性和支持


    HLE-1XX-02-XXX-DV与大多数标准电子元件具有良好的兼容性。对于具体应用,建议咨询厂商技术人员以获取最佳配置建议。此外,Samtec Inc.提供全面的技术支持和售后服务,确保用户能够充分利用产品优势。

    常见问题与解决方案


    - 插入力大:对于带有锁定夹(-LC Option)的产品,由于插入力较大,建议手动放置。如果自动放置,可能会影响产品的正常运行。
    - 标识过高:所有标识标记的高度不得超过0.002英寸(0.05毫米)。超过此高度可能会影响产品的正常使用。
    - 拔出力不足:对于带有锁定夹(-LC Option)、固定销(-A Option)及接触点的产品,拔出力应大于12盎司(oz)。

    总结和推荐


    HLE-1XX-02-XXX-DV Tiger Beam Socket Assembly是一款具备高可靠性、多种镀层选项和多样化安装方式的高品质电子元件。其广泛的适用范围和优秀的性能使其成为各种高性能电子系统的理想选择。对于追求高性能和可靠性需求的应用场景,强烈推荐使用HLE-1XX-02-XXX-DV。

HLE-107-02-L-DV-BE-A-K-TR参数

参数
额定电流 4.1A
触头镀层 - 配接
颜色 黑色
防护等级 -
间距-配接 2.54mm
排数 2
类型 Bottom Entry,Push-Pull,Receptacle
针脚数 14pin
触头镀层厚度 - 配接 250nm
长*宽*高 17.78mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HLE-107-02-L-DV-BE-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-107-02-L-DV-BE-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-107-02-L-DV-BE-A-K-TR HLE-107-02-L-DV-BE-A-K-TR数据手册

HLE-107-02-L-DV-BE-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8065 ¥ 32.1649
25+ $ 3.366 ¥ 28.4427
50+ $ 3.0672 ¥ 25.9178
100+ $ 2.7216 ¥ 22.9975
575+ $ 2.4885 ¥ 21.0278
1150+ $ 2.1315 ¥ 18.0112
4600+ $ 1.5855 ¥ 13.3975
库存: 797
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.16
