QRF8-078-05.0-L-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Array,Female Sockets 2 156pin SMD,P=0.8mm 贴片安装 80.95mm(长度)*11.76mm(高度)
供应商型号: UNP-QRF8-078-05.0-L-D-A
供应商: 海外现货
标准整包数: 1

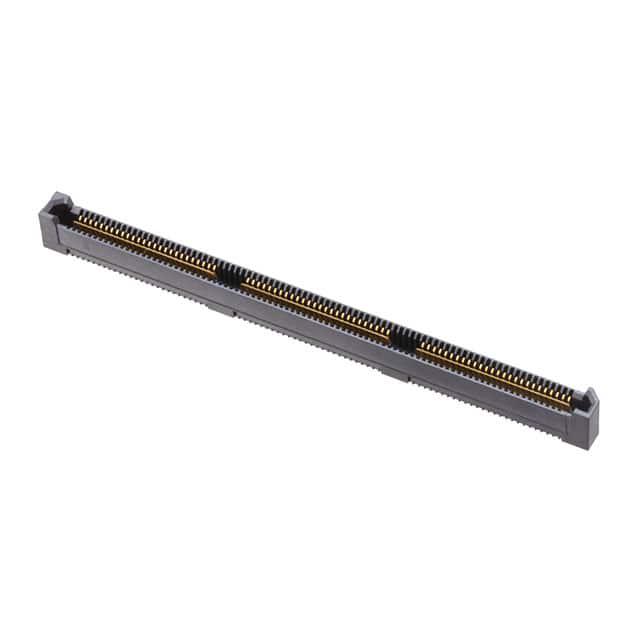

SAMTEC 矩形连接器 - 外壳 QRF8-078-05.0-L-D-A

QRF8-078-05.0-L-D-A概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍的是由Samtec Inc.生产的QRF8系列电子元器件。QRF8系列是8mm间距的垂直双排插针插座组装件。这类元器件主要用于高密度连接需求的应用场景,如高速数据传输、服务器和计算机外围设备等领域。

    2. 技术参数


    QRF8系列电子元器件的技术规格如下:
    - 尺寸:长度为24.80mm(0.976英寸),宽度为1.20mm(0.047英寸)。
    - 针数:可选多种不同数量的插针位置。
    - 引脚风格:单面垂直引脚。
    - 表面处理:选择金/锡复合镀层(10微英寸轻选金/雾锡,或30微英寸选金/雾锡)。
    - 引脚配置:包括引导柱(Guide Post)、对齐销(Alignment Pin)和差分对(Differential Pairs)选项。
    - 安装方式:自动插装(Pick and Place)支持多层聚酰亚胺薄膜(Polyimide Film)。
    - 包装:标准托盘(Tray)包装或带卷(Tape & Reel)包装。

    3. 产品特点和优势


    QRF8系列的主要特点包括:
    - 高密度连接:能够实现密集布局,适合小型化设计需求。
    - 耐用性:接触材料采用铍铜(BeCu),提供良好的机械性能和抗疲劳性。
    - 电气特性:出色的信号完整性和低串扰。
    - 灵活的表面处理选择:适应不同的使用环境和工艺要求。
    - 模块化设计:多种配置选项满足不同的连接需求。

    4. 应用案例和使用建议


    QRF8系列电子元器件适用于各种需要高速数据传输的应用场合,例如服务器主板、计算机网络接口卡、存储设备等。为了确保最佳的使用效果,建议在安装时:
    - 确保正确的焊接温度和时间控制,避免过热导致的损坏。
    - 检查所有连接点的电气特性,确保无串扰和信号完整性。
    - 使用适当的清洁工具清理组装件上的残留物,避免影响电气性能。

    5. 兼容性和支持


    QRF8系列元器件具备广泛的兼容性,可以与其他Samtec产品无缝对接。厂商提供全面的技术支持和售后服务,包括定制化解决方案、详细的安装指南和技术文档等。

    6. 常见问题与解决方案


    - 问题一:接触不良
    - 解决方案:检查焊接质量,确保焊接温度和时间正确。必要时重新焊接。
    - 问题二:信号串扰
    - 解决方案:检查布线设计,确保接地线和信号线分开布置。增加屏蔽措施,如使用屏蔽电缆。
    - 问题三:组装件尺寸不符
    - 解决方案:核实订购型号与图纸上的规格一致。检查组装件的制造批次号,确保来自同一批次。

    7. 总结和推荐


    综上所述,QRF8系列电子元器件凭借其高密度连接能力、优良的电气特性和灵活的配置选项,在高性能连接应用领域具有显著的优势。对于需要高可靠性、高密度连接的应用场合,强烈推荐使用QRF8系列电子元器件。

QRF8-078-05.0-L-D-A参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 156pin
类型 Array,Female Sockets
颜色 -
触头类型 -
长*宽*高 80.95mm(长度)*11.76mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

QRF8-078-05.0-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QRF8-078-05.0-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QRF8-078-05.0-L-D-A QRF8-078-05.0-L-D-A数据手册

QRF8-078-05.0-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.2744 ¥ 95.2687
库存: 10
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 95.26
直接购买
加入购物车
