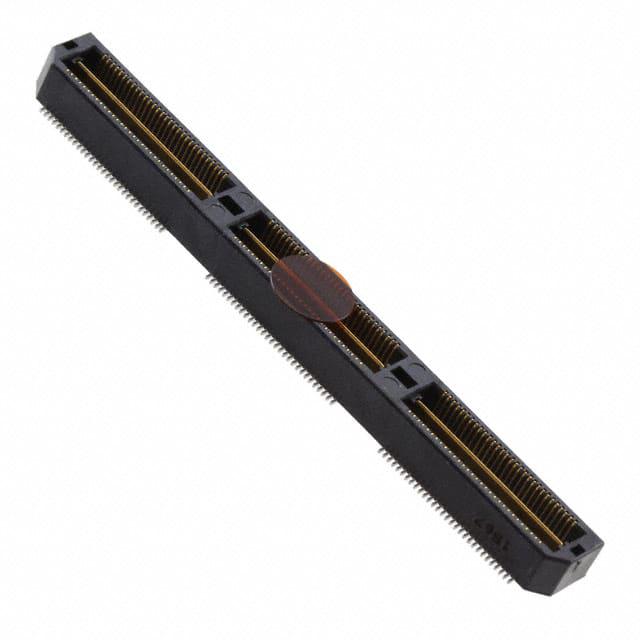

QTH-090-01-F-D-A-K-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 180pin 5mm 4.06mm 76nm 金 SMD,P=0.5mm 贴片安装 60.1mm(长度)*7.11mm(高度)
供应商型号: N-QTH-090-01-F-D-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-01-F-D-A-K-TR

QTH-090-01-F-D-A-K-TR概述

    # QTH系列高密度双排高性能连接器技术手册

    1. 产品简介


    QTH系列高密度双排高性能连接器是专为高性能应用设计的电子元器件,广泛应用于通信、工业自动化、医疗设备和消费电子等领域。其独特的双排结构能够提供极高的空间利用率和信号传输质量,确保在紧凑设计环境中实现卓越性能。
    主要功能:
    - 支持高达120个位置的信号传输。
    - 双排设计提高连接器密度。
    - 多种镀层选项(金、锡等),适应不同环境需求。
    - 支持多种包装方式,便于生产和使用。
    应用领域:
    - 通信设备:如路由器、交换机、光纤收发模块。
    - 工业自动化:如机器人控制器、PLC模块。
    - 医疗电子:如心电图机、便携式诊断设备。
    - 消费电子:如智能手机、平板电脑、可穿戴设备。

    2. 技术参数


    以下是QTH系列连接器的主要技术规格:
    | 参数名称 | 规格范围 |

    | 接触点数量 | 30、60、90、120、150(每行) |
    | 行间距 | 0.5 mm |
    | 插拔力 | ≥6oz |
    | 信号传输速度 | 高达6.25 Gbps |
    | 工作温度范围 | -40°C 至 +85°C |
    | 绝缘材料 | LCP,UL94V-0认证 |
    | 接触针材料 | 磷青铜 |
    | 镀层选项 | 3 µin金选择性镀层、10 µin金选择性镀层、30 µin全金镀层、50 µin选择性镀层 |

    3. 产品特点和优势


    - 高密度设计:支持每行最多150个接触点,大幅节省PCB空间。
    - 卓越的信号完整性:采用低阻抗设计,减少信号衰减和噪声干扰。
    - 广泛的定制化选择:多种镀层、插针长度和包装方式,满足不同客户的需求。
    - 可靠的机械性能:提供多种锁定机制,确保长期稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - 在高速通信设备中,QTH系列连接器用于连接高速信号线,有效提升设备的数据吞吐量。
    - 在医疗设备中,QTH系列连接器通过其耐高温特性,确保设备在复杂环境下稳定运行。
    使用建议:
    - 在使用过程中,建议定期检查连接器的清洁情况,避免灰尘或污垢影响信号传输。
    - 对于高振动环境,建议使用带有锁扣或摩擦锁功能的版本,以增强连接稳定性。

    5. 兼容性和支持


    QTH系列连接器具有良好的兼容性,可以与多种标准接口配合使用。厂商提供全面的技术支持和服务,包括样品申请、技术支持和售后保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针接触不良 | 确保正确安装并检查镀层完整性。 |
    | 连接器过热 | 检查系统散热设计,增加通风。 |
    | 插拔力过大 | 更换更薄的插针或调整弹簧力。 |

    7. 总结和推荐


    QTH系列高密度双排高性能连接器以其卓越的设计、稳定的性能和丰富的定制选项,在多个行业中表现出色。对于需要高密度、高性能连接解决方案的应用场合,我们强烈推荐使用此产品。无论是通讯、工业还是医疗领域,QTH系列都能提供可靠的支持。
    如有进一步疑问,请联系Samtec公司获取详细资料和技术支持。

QTH-090-01-F-D-A-K-TR参数

参数
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 180pin
接合堆叠高度 5mm
触头镀层厚度 76nm
长*宽*高 60.1mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-090-01-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-01-F-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-090-01-F-D-A-K-TR QTH-090-01-F-D-A-K-TR数据手册

QTH-090-01-F-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
