ZF5S-40-01-T-WT-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 500μm 40pin 自然色 2.1mm FFC 1.8A 锡 底部 SMD,P=0.5mm,卧贴 贴片安装 25.65mm(长度)*5.66mm(高度)
供应商型号: ZF5S-40-01-T-WT-TR
供应商: Master
标准整包数: 10

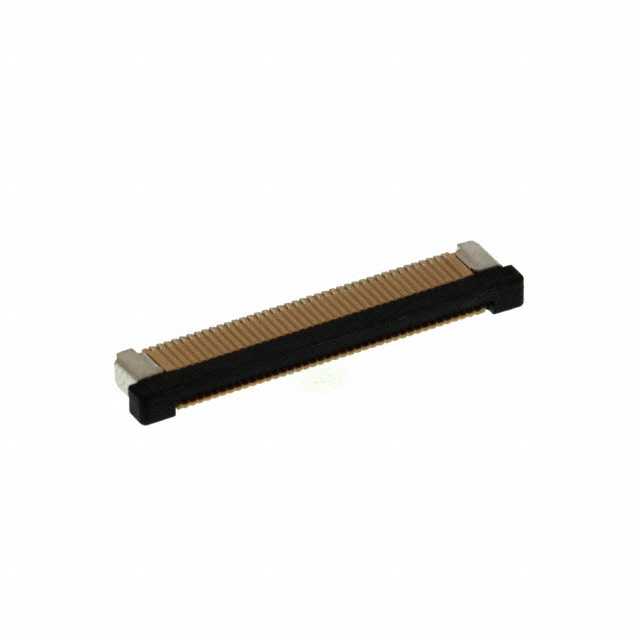

SAMTEC FFC/FPC连接器 ZF5S-40-01-T-WT-TR

ZF5S-40-01-T-WT-TR概述


    产品简介


    本产品为ZF5S-XX-XX-X-WT-X-XX系列零插入力连接器,适用于电子设备中需要可靠电气连接的场合。这些连接器主要由热塑性材料制成,具有良好的机械强度和电气性能,广泛应用于通信设备、计算机网络、工业控制等领域。

    技术参数


    - 型号范围: ZF5S-XX-XX-X-WT-X-XX(可选位置数从4到50)
    - 引脚样式:
    - -01: 使用C-297-01-T
    - -02: 使用C-297-03-T
    - -03: 使用C-297-02-T 和 C-297-04-T
    - 电镀规范: T - 纯锡,哑光处理
    - 焊盘选项: K - 聚酰亚胺垫片(仅在-03引脚样式下不适用)
    - 包装方式:
    - 标准包装:管装(注释8)
    - 带卷式包装:-TR,-FR

    产品特点和优势


    - 高可靠性: 采用纯锡电镀,具备优异的导电性和耐腐蚀性。
    - 低插入力: 设计上减少了插拔时的阻力,降低了机械磨损。
    - 高机械强度: 采用高性能材料,保证长期稳定运行。
    - 多样化选择: 提供不同引脚样式和位置数的选择,以满足不同应用需求。

    应用案例和使用建议


    应用案例
    1. 通信设备: 在交换机、路由器等设备中实现信号传输。
    2. 计算机网络: 在服务器、存储设备中实现高效的数据传输。
    3. 工业控制: 在自动化生产线中作为关键接口部件。
    使用建议
    - 环境适应性: 确保在适当的温度和湿度环境下使用,避免因恶劣环境导致损坏。
    - 正确安装: 确保正确的引脚排列和接触方式,避免错误安装导致的故障。
    - 定期检查: 定期检查连接器状态,确保长期稳定运行。

    兼容性和支持


    - 兼容性: 该系列连接器与其他标准尺寸的电子设备兼容,确保互换性和通用性。
    - 支持和服务: Samtec公司提供详细的技术文档、设计指南及技术支持服务,以帮助客户更好地利用该系列产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查引脚排列是否正确,确认安装方向 |
    | 接触不良 | 清洁接触面,确保无灰尘或氧化层 |
    | 插头脱落 | 检查锁扣是否正常工作,确保牢固 |

    总结和推荐



    总结

    :
    - 优点:
    - 高可靠性
    - 低插入力
    - 多样化选择
    - 推荐用途:
    - 适用于各种需要高可靠性的通信、计算机网络和工业控制系统。

    推荐:
    总体而言,ZF5S-XX-XX-X-WT-X-XX系列零插入力连接器在各类电子设备中的应用表现优异,其可靠性和多样性使其成为市场上极具竞争力的产品。建议在需要高性能连接器的应用场景中考虑选用此系列连接器。

ZF5S-40-01-T-WT-TR参数

参数
端接 焊盘
板上高度 2.1mm
触头镀层
间距 500μm
外壳颜色 自然色
连接器/触头类型 底部
额定电流 1.8A
扁平柔性类型 FFC
针脚数 40pin
长*宽*高 25.65mm(长度)*5.66mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZF5S-40-01-T-WT-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-40-01-T-WT-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-40-01-T-WT-TR ZF5S-40-01-T-WT-TR数据手册

ZF5S-40-01-T-WT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.714 ¥ 22.9876
100+ $ 2.5288 ¥ 21.0259
250+ $ 2.173 ¥ 18.058
500+ $ 1.9186 ¥ 15.9439
1000+ $ 1.572 ¥ 12.8727
2500+ $ 1.4876 ¥ 12.1816
5000+ $ 1.4876 ¥ 12.1816
库存: 287
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 229.87
