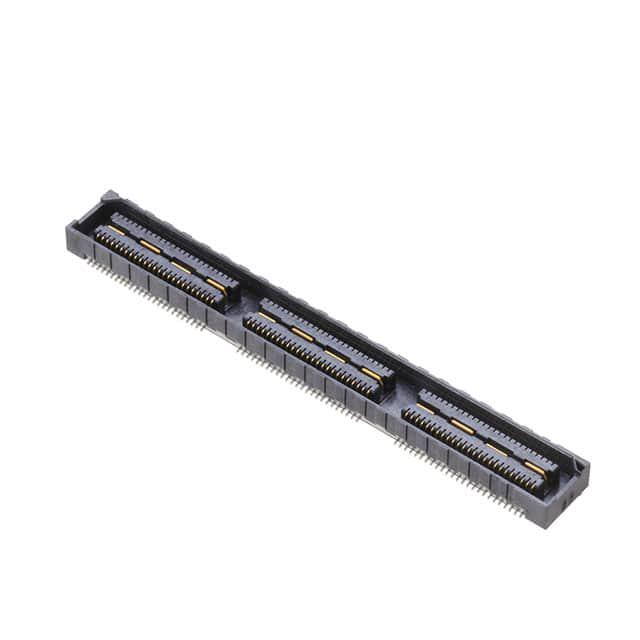

QSS-075-01-L-D-A

厂牌: SAMTEC
产品描述: Center Strip Contacts,Socket 640μm 2 150pin 3.63mm 250nm 金 贴片安装 61.27mm(长度)*7.49mm(高度)
供应商型号: 200-QSS07501LDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSS-075-01-L-D-A

QSS-075-01-L-D-A概述


    产品简介




    本文介绍的是Samtec公司的QSS系列双排高密度插座组件(QSS-XXX-XX-XXX-D-XXX-X-XX)。这种插座主要用于需要高密度连接的应用场合,适用于各类电子设备,如通信设备、计算机主板、服务器系统等。其基本功能是为不同类型的电子元件提供可靠的电气连接接口,确保设备稳定运行。


    技术参数




    - 引脚间距:-025, -050, -075, -100, -125(英寸)
    - 行数:单排或多排
    - 材料:绝缘体采用LCP,UL94V-0阻燃等级;接触材料采用磷青铜;接地平面材料也采用磷青铜。
    - 安装方式:可选对齐销(-A)、锁定夹(-LC)、导引柱(-GP)、锁定螺丝(-LS2)。
    - 镀层选项:F、L、H、C、STL、FTL
    - 包装:托盘(默认),带卷带(-TR)、满卷带(-FR)
    - 插拔力:根据具体型号和配置有所不同,需参考相应手册
    - 最小接触保持力:6盎司
    - 最小接地平面保持力:8盎司


    产品特点和优势




    QSS系列双排高密度插座组件具有以下几个显著的特点和优势:
    1. 高密度连接:相比传统的插座,可以提供更高的连接密度,节省空间,适合于紧凑型设计。
    2. 多样化选择:多种引脚间距和引脚数量可供选择,能够满足不同应用场景的需求。
    3. 坚固耐用:采用磷青铜作为接触材料,保证了长期使用的可靠性和稳定性。
    4. 多种安装方式:支持对齐销、锁定夹、导引柱等多种安装方式,增加了灵活性和便利性。
    5. 高阻燃性能:绝缘材料通过UL94V-0认证,能够在高温环境下稳定工作。


    应用案例和使用建议




    QSS系列双排高密度插座组件广泛应用于各类电子设备,如通信基站、计算机主板、工业控制系统等。以计算机主板为例,这些插座可用于连接CPU、内存条以及其他扩展卡。为了保证最佳效果,建议在安装过程中注意以下几点:
    - 在选择合适的引脚间距和行数时,务必考虑电路板的具体尺寸和布局要求。
    - 安装对齐销(-A)和导引柱(-GP)有助于提高装配精度和生产效率。
    - 对于需要锁定功能的应用,可以选择带有锁定夹(-LC)或锁定螺丝(-LS2)的型号。


    兼容性和支持




    该产品与其他同类电子元器件具有良好的兼容性,适用于多种电路板设计。Samtec公司提供了全面的技术支持,包括设计指南、安装手册以及客户热线等服务。对于复杂的应用场景,也可以联系Samtec的技术团队获得更专业的技术支持。


    常见问题与解决方案




    1. 问题:安装过程中无法顺利插入
    - 解决方案:检查引脚间距是否匹配,确认没有安装错位或损坏。

    2. 问题:长时间使用后出现接触不良
    - 解决方案:定期清洁插座和插头的金属接触面,或者更换镀层材料以提升耐久性。

    3. 问题:安装后发现接触保持力不足
    - 解决方案:重新检查安装是否正确,必要时可以尝试调整安装压力。


    总结和推荐




    QSS系列双排高密度插座组件凭借其高密度连接、多样化选择和优异的耐用性,在电子行业中具有较高的应用价值。对于追求高效紧凑设计的用户来说,这一系列产品无疑是理想的选择。综合考虑产品的性能和厂家提供的全方位支持,强烈推荐在各类电子设备中采用QSS系列双排高密度插座组件。

QSS-075-01-L-D-A参数

参数
针脚数 150pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Center Strip Contacts,Socket
间距 640μm
排数 2
触头镀层
板上高度 3.63mm
长*宽*高 61.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSS-075-01-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSS-075-01-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSS-075-01-L-D-A QSS-075-01-L-D-A数据手册

QSS-075-01-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.4785 ¥ 122.3433
96+ $ 13.2624 ¥ 112.0673
240+ $ 8.8515 ¥ 74.7952
528+ $ 6.8355 ¥ 57.76
库存: 34
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 122.34
直接购买
加入购物车
