首页  >  产品百科  >  BTH-030-01-L-D-EM2

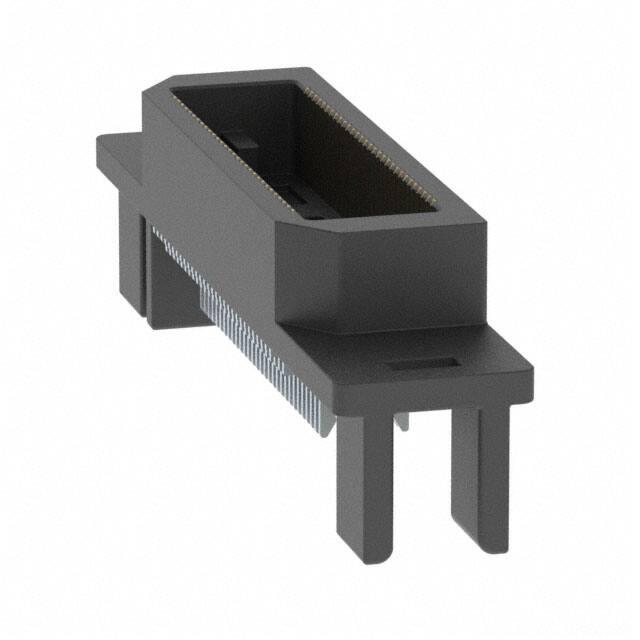

BTH-030-01-L-D-EM2

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 60pin 250nm 金 板安装,边缘安装,面板安装
供应商型号: Q-BTH-030-01-L-D-EM2
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BTH-030-01-L-D-EM2

BTH-030-01-L-D-EM2概述


    产品简介


    本文将详细介绍一款名为BTH-XXX-XX-X-D-EMX的电子元器件,该产品是一款双排边缘安装连接器(Double Row Edge Mount Connector)。BTH-XXX-XX-X-D-EMX广泛应用于电信设备、计算机系统、工业控制、医疗器械等领域。通过其独特的设计和出色的性能,该产品为多种复杂的电子系统提供了可靠而高效的连接解决方案。

    技术参数


    | 参数 | 值 |

    | 针间距 | 0.01969英寸(0.500毫米) |
    | 触点数 | -030、-050、-060、-090、-120、-150(每行) |
    | 连接器厚度 | 0.062英寸(1.57毫米) |
    | 镀层选项 | -F:选择性镀金闪亮表面加镀锡尾部
    -L:选择性镀金轻薄层加镀锡尾部
    -H:镀重金 |
    | 引脚长度 | 0.155 ± 0.003英寸(3.94 ± 0.08毫米) |
    | 推出力 | 最小5盎司 |
    | 允许的最大弯曲度 | 见表2 |

    产品特点和优势


    BTH-XXX-XX-X-D-EMX的主要特点包括其独特的双排边缘安装设计、宽泛的引脚配置和可靠的镀层选项。这些特点使其在各种严苛的应用环境中都能保持高性能和稳定性。具体优势如下:
    - 可靠连接:采用优质材料和精确制造工艺,确保了连接的稳定性和可靠性。
    - 灵活性:支持多种引脚配置,以适应不同的应用场景和需求。
    - 高耐用性:提供多种镀层选项,如选择性镀金和镀重金,从而提高连接器的耐腐蚀性和使用寿命。
    - 易用性:标准化的管式包装设计使得组装过程简便快捷。

    应用案例和使用建议


    应用案例
    - 通信设备:用于基站和路由器的内部连接。
    - 计算机系统:适用于服务器和工作站的板级连接。
    - 医疗器械:连接各种传感器和控制单元。
    使用建议
    - 在组装前,仔细检查连接器和插座的插针是否对齐,确保不会出现偏移。
    - 确保焊接温度和时间符合规范,以避免热应力损坏引脚。
    - 定期进行清洁和维护,以防止灰尘和污染物导致接触不良。

    兼容性和支持


    BTH-XXX-XX-X-D-EMX支持多种电子元器件和设备的兼容性,包括标准的PCB板和特定的连接器插头。制造商Samtec Inc.提供了详尽的技术文档和支持服务,包括安装指南、维护手册和客户技术支持,确保用户能够高效使用和管理产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针损坏 | 检查是否有物理损伤,必要时更换新的连接器 |
    | 接触不良 | 清洁引脚,确保无灰尘和污染物 |
    | 焊接后引脚弯曲 | 重新进行焊接,注意焊接温度和时间 |

    总结和推荐


    BTH-XXX-XX-X-D-EMX是一款专为高要求应用场景设计的高性能连接器。它具备出色的电气性能、良好的机械强度和长寿命等特点。结合其多样化的设计选项和强大的支持服务,BTH-XXX-XX-X-D-EMX无疑是值得推荐的产品。无论是通信、计算机还是医疗行业,该产品都能提供可靠且高效的连接解决方案。强烈建议在相关项目中考虑选用此产品。

BTH-030-01-L-D-EM2参数

参数
间距 500μm
排数 2
触头镀层
板上高度 -
针脚数 60pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
安装方式 板安装,边缘安装,面板安装
零件状态 在售
包装方式 管装

BTH-030-01-L-D-EM2厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

BTH-030-01-L-D-EM2数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC BTH-030-01-L-D-EM2 BTH-030-01-L-D-EM2数据手册

BTH-030-01-L-D-EM2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 13.8932 ¥ 115.3139
25+ $ 12.0435 ¥ 99.961
50+ $ 10.3204 ¥ 85.6594
100+ $ 7.6905 ¥ 63.8315
500+ $ 7.027 ¥ 58.3245
1000+ $ 5.7121 ¥ 47.4105
3002+ $ 4.3932 ¥ 36.4632
8132+ $ 4.1137 ¥ 34.1436
17594+ $ 3.7659 ¥ 31.2566
库存: 100
起订量: 17 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1153.13
