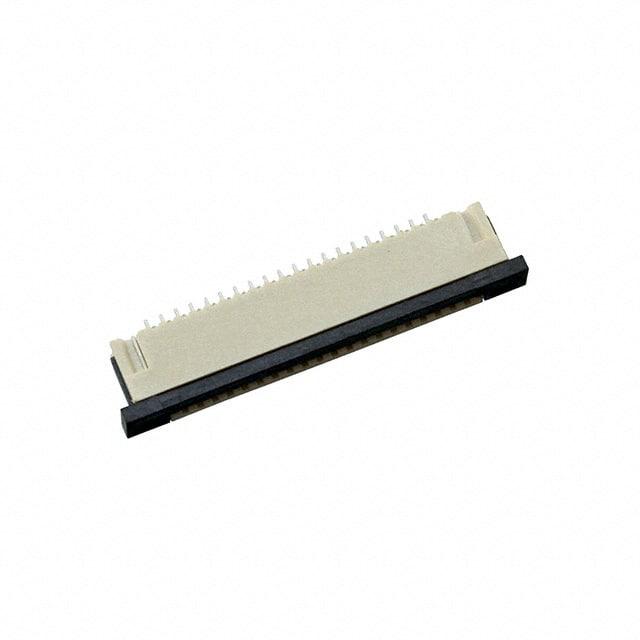

ZF1-20-01-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 1mm间距20p FPC插座 FPC连接器, ZF1系列, 单排, 表面, 焊接
供应商型号: JY-ZF1-20-01-T-WT
供应商: 云汉优选
标准整包数: 1

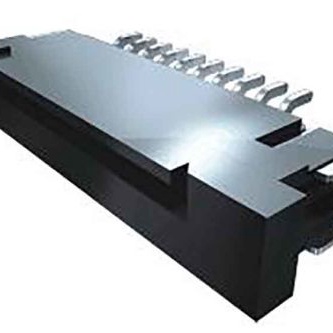

SAMTEC FFC/FPC连接器 ZF1-20-01-T-WT

ZF1-20-01-T-WT概述


    产品简介


    ZF1-XX-XX-XX-WT-XX
    ZF1-XX-XX-XX-WT-XX是一款零插入力(Zero Insertion Force, ZIF)连接器,专为高速数据传输和低接触电阻而设计。其独特的机械结构能够在不损伤引脚的情况下实现可靠的插拔操作。该连接器广泛应用于计算机、服务器、通信设备及消费电子产品等领域。

    技术参数


    - 接触材料:磷青铜
    - 接触镀层:纯锡,雾面处理(T:纯锡,雾面)
    - 电气特性:
    - 最大额定电流:每个触点1A
    - 绝缘电阻:>100MΩ
    - 接触电阻:<20mΩ
    - 机械特性:
    - 插拔寿命:≥500次
    - 拉脱力:≥12oz(焊片保持力)
    - 环境适应性:
    - 工作温度范围:-40°C至+85°C
    - 储存温度范围:-55°C至+125°C
    - 包装形式:管式(PT-1-24-02-117)、带式及卷盘(-TR)

    产品特点和优势


    ZF1-XX-XX-XX-WT-XX连接器具有以下特点和优势:
    - 高可靠性:经过严格的设计和测试,确保在多次插拔后依然能够提供稳定的电气连接。
    - 易于安装:采用标准化的零插入力设计,确保用户可以轻松快速地完成安装过程。
    - 广泛应用:适用于多种电子产品和系统,无论是家用电器还是工业设备,都能找到它的身影。
    - 兼容性强:可与不同类型的电子元器件配合使用,提高了设计的灵活性。

    应用案例和使用建议


    应用案例
    在一台高配置服务器上,ZF1-XX-XX-XX-WT-XX连接器被用于连接主板上的内存模块,以保证数据传输的高效性和稳定性。该服务器在长时间运行后仍能保持良好的工作状态,证明了连接器的耐用性和可靠性。
    使用建议
    - 散热管理:由于连接器在使用过程中可能会产生一定的热量,因此建议在设计时考虑适当的散热措施。
    - 固定与保护:在安装时应确保连接器稳固固定,避免因振动导致松动,影响正常工作。

    兼容性和支持


    ZF1-XX-XX-XX-WT-XX连接器具备较强的兼容性,可以与其他标准的电子元器件或设备进行搭配使用。制造商Samtec Inc. 提供了全面的技术支持,包括但不限于样品请求、技术咨询、定制化服务等。此外,还提供了详尽的文档资料和技术指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时感到卡顿 | 确保接触表面干净无污垢,适当润滑有助于提高插拔顺畅度。 |
    | 连接不稳定 | 检查连接器是否正确安装,确保所有触点对齐并紧密接触。 |

    总结和推荐


    ZF1-XX-XX-XX-WT-XX零插入力连接器凭借其卓越的电气性能、可靠的机械特性以及广泛的适用性,在电子元件市场中表现优异。其在多种应用中的出色表现使其成为众多工程师和设计师的理想选择。综上所述,我强烈推荐ZF1-XX-XX-XX-WT-XX连接器给需要高性能连接解决方案的用户。

ZF1-20-01-T-WT参数

参数
间距 1mm
端接 焊盘
扁平柔性类型 FFC
触头镀层
板上高度 3mm
外壳颜色 自然色
针脚数 20pin
连接器/触头类型 底部
额定电流 1.9A
长*宽*高 27mm(长度)*6.8mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装

ZF1-20-01-T-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF1-20-01-T-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF1-20-01-T-WT ZF1-20-01-T-WT数据手册

ZF1-20-01-T-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
