TMM-135-02-S-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 70pin Male Pin 黑色 通孔安装
供应商型号: TMM-135-02-S-D
供应商: 国内现货
标准整包数: 1

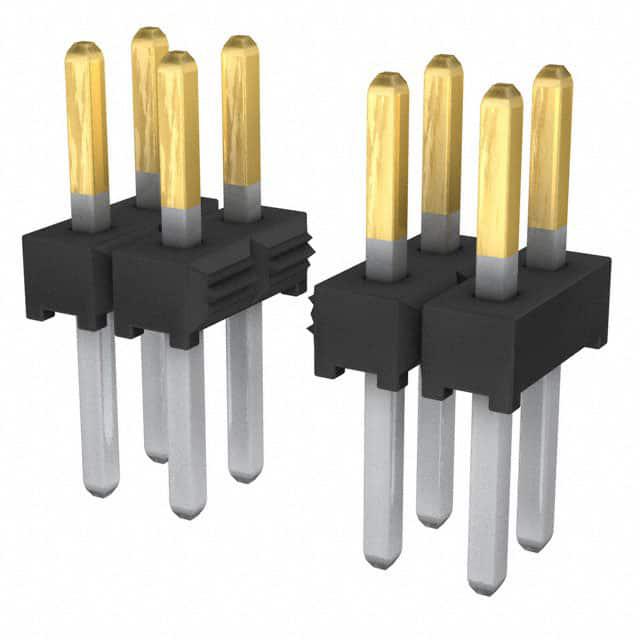

SAMTEC 矩形连接器 - 外壳 TMM-135-02-S-D

TMM-135-02-S-D概述

    TMM系列低轮廓通孔引脚技术手册

    1. 产品简介


    TMM系列是Samtec公司开发的一系列低轮廓通孔引脚,适用于多种高密度连接需求。TMM系列具有单行、双行及四行排布选项,非常适合用于需要节省空间的应用场景。这些引脚采用超低轮廓设计(1.50mm),可确保其在狭小的空间内依然保持稳定的工作性能。该系列产品广泛应用于各类电子设备,如计算机、通信设备、工业控制装置等。

    2. 技术参数


    | 参数 | 规格 |

    | 引脚间距 | 2.00 mm (.0787") |
    | 引脚风格选择 | 单行、双行、四行 |
    | 绝缘材料 | 黑色液态结晶聚合物 |
    | 端子材料 | 磷青铜 |
    | 镀层选项 | 锡镀层或金镀层(50微米镍基底) |
    | 电流容量 | 每排3.2A(两根引脚通电) |
    | 工作温度范围 | 锡镀层:-55°C至+105°C
    金镀层:-55°C至+125°C |
    | 电压额定值 | SQW:281VAC;SQT:250VAC |
    | RoHS合规性 | 是 |
    | 无铅焊料适合性 | 是 |

    3. 产品特点和优势


    - 超低轮廓设计:1.50mm的超低轮廓设计使得该产品特别适用于空间受限的应用场合。
    - 多引脚布局选项:提供单行、双行、四行布局选择,方便不同应用场合的灵活搭配。
    - 镀层灵活性:支持多种镀层选项,用户可以根据具体应用要求选择锡镀层或金镀层。
    - 优异的电气性能:高达3.2A的电流容量,确保在大功率应用下的可靠运行。

    4. 应用案例和使用建议


    - 高密度应用:例如,在计算机主板上使用时,可以通过选用四行布局实现更高密度的连接需求。
    - 环保应用:金镀层(50微米镍基底)适用于需要长期可靠性的应用场合。
    - 低温环境应用:特别适用于工作温度范围较宽的场合,如工业控制装置。

    使用建议:
    - 在组装过程中,根据实际需求选择合适的引脚长度和镀层类型。
    - 为确保连接可靠性,尽量避免在高温环境下反复插拔。

    5. 兼容性和支持


    TMM系列引脚可以与其他Samtec公司生产的接插件配合使用,如CLT、SQT、SQW等。Samtec公司提供了完善的售后和技术支持服务,以确保客户能够充分利用该产品的各项功能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时感觉阻力过大 | 确保引脚正确插入并检查是否有异物堵塞 |
    | 温度范围超出规定值 | 检查所选镀层是否符合应用环境的要求 |
    | 连接不稳定 | 确认焊接质量,确保引脚与电路板牢固连接 |

    7. 总结和推荐


    TMM系列低轮廓通孔引脚凭借其紧凑的设计、优良的电气特性和广泛的温度适应能力,在众多应用场景中表现出色。尤其是在高密度连接和空间受限的应用环境中,该产品具有明显的优势。总的来说,强烈推荐TMM系列低轮廓通孔引脚作为高性能、高可靠性电子设备的优选组件。

TMM-135-02-S-D参数

参数
排数 2
触头端接 -
针脚数 70pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

TMM-135-02-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TMM-135-02-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TMM-135-02-S-D TMM-135-02-S-D数据手册

TMM-135-02-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
