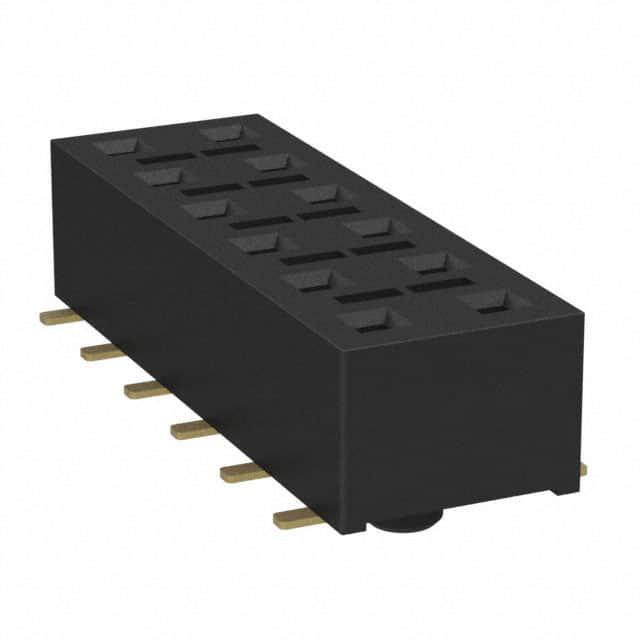

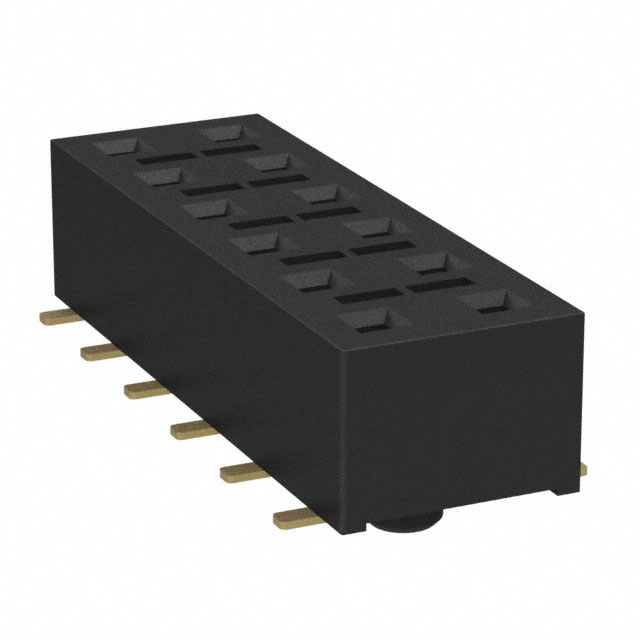

HLE-106-02-G-DV-BE-A-K-TR

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 12pin 4.1A 510nm 金 黑色 SMD,P=2.54mm 贴片安装
供应商型号: SR-HLE-106-02-G-DV-BE-A-K-TR
供应商: 海外现货
标准整包数: 600
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-106-02-G-DV-BE-A-K-TR

HLE-106-02-G-DV-BE-A-K-TR概述


    产品简介


    HLE系列是一款高密度连接器,广泛应用于各种电子设备中。本系列产品包括HLE–116–02–L–DV–K、HLE–110–02–L–DV等型号,采用2.54mm(0.100英寸)的间距设计,提供多种配置选择,以满足不同应用需求。HLE系列主要用于信号传输,适用于通信、计算机、医疗设备、航空航天等多个领域。

    技术参数


    - 引脚数:2到50个引脚
    - 工作电压:400 VAC
    - 工作温度范围:-55°C至+125°C
    - 电流容量:每针4.1安培(双针供电)
    - 绝缘材料:黑色液晶聚合物
    - 接触材料:铍铜
    - 镀层:金或锡镀层,厚度50 µ"(1.27 µm)镍底镀层
    - 插入深度:0.070英寸至0.135英寸(1.78毫米至3.43毫米),穿透式;或最小0.102英寸(2.59毫米)加上板厚(底部进入)
    - 认证:RoHS合规

    产品特点和优势


    HLE系列连接器具有以下独特功能和优势:
    - 可靠性高:采用高导电性的铍铜材料,保证长时间使用下的稳定性能。
    - 适应性强:多种配置选项,能够满足不同的应用场景需求。
    - 环境适应性好:宽泛的工作温度范围(-55°C至+125°C),适合各种恶劣环境。
    - 环保:RoHS合规,符合环保要求。
    - 多样化接口:可以与其他多种型号的连接器匹配使用,提高系统集成度。

    应用案例和使用建议


    HLE系列连接器广泛应用于工业自动化设备、通信网络设备、医疗监测设备等领域。例如,在医疗监测设备中,HLE系列连接器可用于连接传感器和处理单元,确保高精度的数据传输。
    使用建议:
    - 在组装时注意焊接工艺,确保引脚和焊盘的良好连接。
    - 根据具体的应用环境选择合适的尾部选项(如表面贴装或通孔安装)。
    - 定期检查连接器的磨损情况,及时更换损坏部件。

    兼容性和支持


    HLE系列连接器可与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等多种连接器匹配使用。厂商Samtec提供全面的技术支持和售后保障,客户可以在官方网站www.samtec.com获取更多详细信息。

    常见问题与解决方案


    1. 问题:连接器插入后出现松动。
    - 解决方法:检查引脚与插座的匹配度,确保插头完全插入;如有必要,重新焊接。

    2. 问题:连接器无法正常供电。
    - 解决方法:确认电源供应正确,检查引脚是否有氧化现象,清洁引脚后再试。

    3. 问题:焊接过程中引脚变形。
    - 解决方法:控制焊接温度,避免过高导致材料变形;使用专业工具进行焊接操作。

    总结和推荐


    综上所述,HLE系列连接器凭借其高可靠性、广泛的适应性、优良的环境耐受性及环保特性,在众多应用场景中表现出色。特别适用于需要高可靠性和稳定性信号传输的场合。鉴于其优异的表现和多种优势,我们强烈推荐该系列产品在各类电子设备中使用。

HLE-106-02-G-DV-BE-A-K-TR参数

参数
针脚数 12pin
防护等级 -
间距-配接 2.54mm
排数 2
触头镀层厚度 - 配接 510nm
额定电流 4.1A
类型 Bottom Entry,Push-Pull,Receptacle
触头镀层 - 配接
颜色 黑色
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HLE-106-02-G-DV-BE-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-106-02-G-DV-BE-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-106-02-G-DV-BE-A-K-TR HLE-106-02-G-DV-BE-A-K-TR数据手册

HLE-106-02-G-DV-BE-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
