HSEC8-1100-01-L-DV-A-K

厂牌: SAMTEC
产品描述: Samtec 边缘连接器, HSEC8-1100-01-L-DV-A-K系列, 2行, 200路, 0.8mm 节距, 表面 安装, 母
供应商型号: 200-HSEC8110001LDVAK
供应商: Mouser
标准整包数: 1

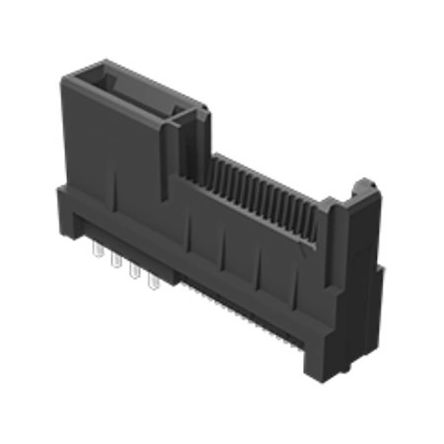

SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-1100-01-L-DV-A-K

HSEC8-1100-01-L-DV-A-K概述


    产品简介


    本文档详细介绍了一款名为HSEC8-1XXX-XX-XX-DV的高密度高速边缘连接器。这种连接器主要用于高性能电路板的设计和制造,广泛应用于数据中心、通信设备、工业自动化控制及医疗电子设备等领域。产品的主要特点是提供稳定的电气连接和优异的机械强度,以满足严苛的应用需求。

    技术参数


    以下是从技术手册中提取的技术参数和规格:
    - 产品类型:双垂直高密度高速边缘连接器
    - 支持的引脚数量:从10到100,以10为单位递增
    - 接触区域电镀:
    - SM:30µ"选择性金,接触区域和尾部采用硬锡
    - H:30µ"重型金,接触区域和3µ"金尾
    - S:30µ"选择性金,接触区域和尾部采用硬锡
    - L:10µ"轻选择性金,接触区域和尾部采用硬锡
    - 连接器厚度:1.57mm(-01)和2.36mm(-03)
    - 支持的封装形式:盘装(-TR/-FR)、托盘包装
    - 兼容性选项:
    - -BL:板锁(Board Lock)
    - -WT:焊点(Weld Tab)
    - -L:锁扣(Latch)
    - -L2:ECDP锁扣(ECDP Latching)
    - -GR:导轨(Guide Rails)
    - -PE:穿通(Pass Through)

    产品特点和优势


    HSEC8-1XXX-XX-XX-DV具有多项独特功能和优势:
    - 高密度设计:能够在有限的空间内实现更多的引脚数,适用于空间受限的系统。
    - 高可靠性:采用优质材料,确保长期稳定运行。
    - 多样化配置:提供了多种可选功能,能够满足不同客户的需求。
    - 高电气性能:具有低阻抗、低串扰特性,确保信号传输质量。

    应用案例和使用建议


    在数据中心和服务器系统中,这款连接器经常用于多层电路板之间的高速信号传输。例如,在一个典型的服务器系统中,多个电路板之间需要通过连接器进行高速数据交换,此时HSEC8-1XXX-XX-XX-DV连接器可以确保信号的稳定性和可靠性。
    使用建议:
    - 在安装过程中,确保连接器正确插入,避免过度弯曲导致损坏。
    - 定期检查连接器是否有磨损或其他损伤,及时更换故障部件。

    兼容性和支持


    HSEC8-1XXX-XX-XX-DV连接器与多种其他电子元器件和设备具有良好的兼容性。制造商Samtec公司提供了详尽的技术支持文档和售后服务,以确保客户的系统能够顺利集成并正常运行。

    常见问题与解决方案


    问题1:连接器无法正确锁定。
    - 解决方案:检查是否选择了正确的锁扣(Latch)选项,确保操作方式正确。
    问题2:接触区域出现磨损。
    - 解决方案:定期进行清洁和维护,保持接触区域干燥清洁。
    问题3:引脚松动。
    - 解决方案:确认所有引脚都已正确插入并锁定,必要时重新插入。

    总结和推荐


    综上所述,HSEC8-1XXX-XX-XX-DV是一款性能优越的高密度高速边缘连接器。它在可靠性、电气性能和多样性方面表现优异,特别适合于高性能计算和通信系统中的应用。对于追求卓越性能的系统设计师而言,这款连接器是一个理想的选择。因此,我们强烈推荐在相关项目中使用此产品。

HSEC8-1100-01-L-DV-A-K参数

参数
长*宽*高 87.8mm(长度)*7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HSEC8-1100-01-L-DV-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-1100-01-L-DV-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 边缘板连接器 SAMTEC HSEC8-1100-01-L-DV-A-K HSEC8-1100-01-L-DV-A-K数据手册

HSEC8-1100-01-L-DV-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.063 ¥ 93.4824
10+ $ 9.6012 ¥ 81.1301
28+ $ 9.072 ¥ 76.6584
56+ $ 8.748 ¥ 73.9206
112+ $ 6.7932 ¥ 57.4025
504+ $ 5.439 ¥ 45.9596
1008+ $ 4.3365 ¥ 36.6434
2016+ $ 3.444 ¥ 29.1018
库存: 250
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 93.48
直接购买
加入购物车
