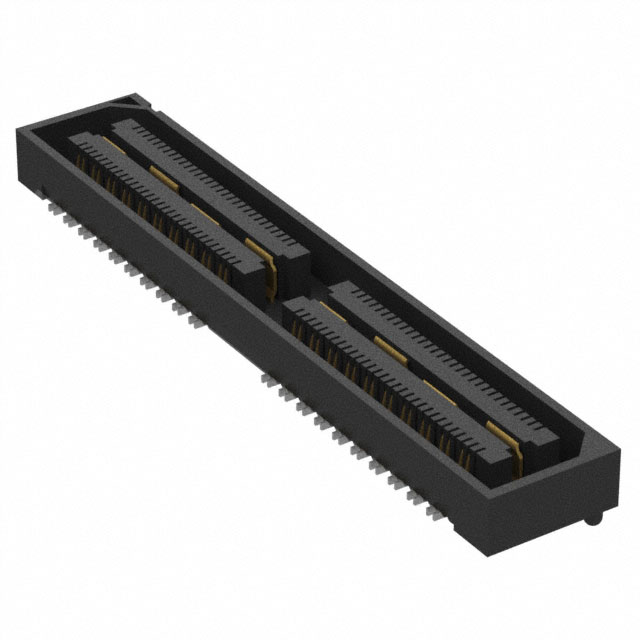

QSH-040-01-L-D-DP-A-TR

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 500μm 2 80pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 250nm 金 SMD,P=0.5mm 贴片安装 41.27mm(长度)*7.49mm(高度)
供应商型号: FA-QSH-040-01-L-D-DP-A-TR
供应商: Avnet
标准整包数: 500
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-040-01-L-D-DP-A-TR

QSH-040-01-L-D-DP-A-TR概述

    # 高速接地平面插座 QSH 系列

    产品简介


    QSH 系列是专为高速信号传输和大电流应用设计的高速接地平面插座。产品采用了金属整体平面设计(Integral metal plane),可作为电源或接地用途。通过采用刀片与弹簧接触(Blade & Beam Design)结构,QSH 系列提供出色的电气性能和耐用性。其典型应用场景包括通信设备、服务器、高性能计算以及工业控制等领域。

    技术参数


    | 参数 | 规格 |

    | 接触材料 | 磷青铜 |
    | 表面处理 | Au 或 Sn over 50 µ" (1.27 µm) Ni |
    | 每针电流承载能力 | 2 A |
    | 接地平面承载能力 | 25 A |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 绝缘材料 | 液晶聚合物 |
    | 电压等级 | 175 VAC(5 mm 堆叠高度) |
    | 最大循环次数 | 100 次 |
    | RoHS 符合性 | 是 |
    | 信号速率 | 高达 2 Gbps |

    产品特点和优势


    QSH 系列插座具有以下显著特点和优势:
    1. 高电流承载能力:接地平面支持高达 25 A 的电流,满足大功率需求。
    2. 高速信号传输:配合高速连接器 QTH 使用时,可实现 2 Gbps 的信号传输速率。
    3. 卓越的机械耐用性:设计寿命达到 100 次插拔循环。
    4. 宽温适应性:能够在极端温度条件下稳定运行。
    5. 模块化设计:支持多种配置,如单端(Single-ended)和差分对(Differential Pair)。
    6. 兼容性好:与 Samtec 其他产品(如 UMPT/UMPS)兼容,可灵活构建电源和信号混合解决方案。

    应用案例和使用建议


    应用案例
    QSH 系列插座常用于以下场景:
    1. 数据中心服务器:满足高性能服务器对于电源和信号的双重需求。
    2. 通信设备:作为高速背板连接器的一部分,支持复杂的数据传输系统。
    3. 工业控制设备:在恶劣环境下依然能够可靠工作。
    使用建议
    - 正确匹配插座与插头:确保 QSH 和 QTH 的堆叠高度一致,避免因尺寸不匹配导致信号质量下降。
    - 注意安装方向:插入时应遵循说明书中的方向指引,以保证良好的电接触。
    - 合理布线设计:参考 Samtec 官方提供的 PCB 布局指南进行设计,以获得最佳的电气性能。

    兼容性和支持


    QSH 系列插座与以下产品兼容:
    - QTH 插头:适配 QSH 插座进行高速信号传输。
    - 电缆适配器:如 HQCD 和 HQDP 系列电缆适配器。
    - 板上支架:SO 系列支架支持多层板堆叠。
    Samtec 提供全面的技术支持服务,包括但不限于产品选型、PCB 布局设计指导及售后服务。如有特殊定制需求,请联系 ipg@samtec.com。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔后信号丢失 | 检查接触点是否有污垢或损坏。 |
    | 温度过高 | 确保散热设计符合要求,避免过载运行。 |
    | 插头无法顺利插入插座 | 检查插头和插座是否对齐,确保插入方向正确。|

    总结和推荐


    QSH 系列插座凭借其出色的性能和多样化的设计选项,在高速信号传输和大电流供电领域表现优异。其高电流承载能力、卓越的机械耐用性和广泛的适用温度范围使其成为工业和通信领域的理想选择。如果您的项目需要高效、可靠的连接解决方案,我们强烈推荐 QSH 系列插座。
    最终推荐:是

QSH-040-01-L-D-DP-A-TR参数

参数
触头镀层
板上高度 3.25mm
针脚数 80pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
间距 500μm
排数 2
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
