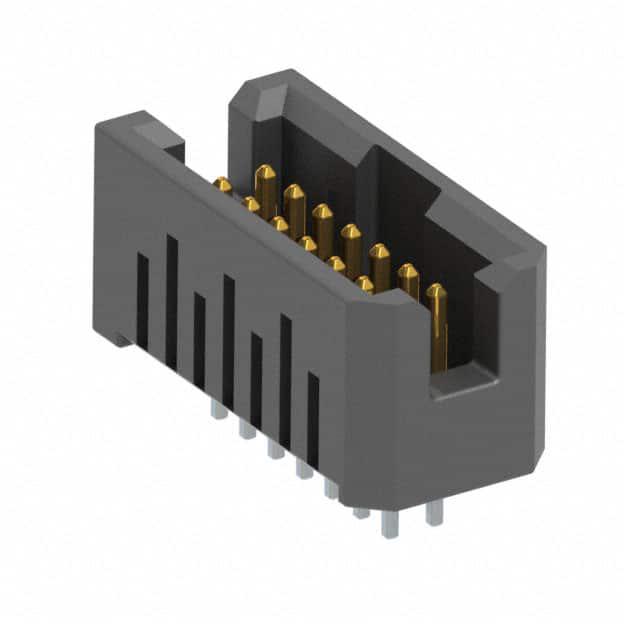

TFML-107-02-S-D

厂牌: SAMTEC
产品描述: Friction Lock,Header 1.27mm 2 14pin 3.2A 760nm 金 黑色 贴片安装 12.07mm(长度)*5.72mm(高度)
供应商型号: Q-TFML-107-02-S-D
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TFML-107-02-S-D

TFML-107-02-S-D概述


    产品简介


    本电子元器件是Samtec公司生产的TFML系列高性能互连系统,主要包括单排到多排的连接器产品。这些连接器提供多种规格选项,适用于通信、工业自动化、医疗设备及消费电子等多个领域。其设计目的在于实现高度可靠的数据传输和电源连接,确保在各种苛刻环境下稳定运行。

    技术参数


    基本规格
    - 连接器位置数量:-05、-07、-10至-50(每行)
    - 行数:双行(-D)
    - 引脚类型:通孔(-01)、表面贴装(-02)
    电镀规格
    - 金镀层厚度选择:3µ"、15µ"、30µ"
    - 锡铅合金镀层(90/10±5%)
    机械特性
    - 极限倾斜角(Toe):最大2°
    - 最大摆动范围(Sway):最大3°
    - 推出力:最小12盎司
    - 弯曲后最大弓形:0.004英寸/英寸
    - 终端毛刺:最大0.003英寸
    - 针高变异:最大0.005英寸
    材料
    - 外壳材料:Vectra E130i、LCP、UL 94 VO等级
    - 接触材料:磷青铜
    包装
    - 纸带与卷盘(-TR)
    - 塑料管(-RA)
    - 泡沫包装

    产品特点和优势


    TFML系列连接器具备多个显著的优势:
    - 高可靠性:采用优质材料和先进的制造工艺,确保在高温、高湿度等恶劣条件下的稳定工作。
    - 可定制性:可根据客户的具体需求选择不同的引脚配置、电镀类型和安装方式。
    - 易安装性:具有多种安装选项,如通过孔式(TH)、表面贴装(SMT)及右角度式(-RA),使得安装过程更加灵活方便。
    - 兼容性强:可以与市面上主流的PCB设计工具兼容,同时支持自动贴片机和手工安装。

    应用案例和使用建议


    TFML系列连接器广泛应用于计算机、网络设备、电信基础设施及工业控制等领域。例如,在一个工业自动化系统中,它被用于不同模块间的高速数据交换,确保系统能实时响应控制信号。
    使用建议:
    - 在设计电路板时,考虑足够的空间以容纳连接器的引脚布局和锁紧机构。
    - 根据具体应用场景选择合适的引脚数量、电镀类型和安装方式,提高系统的可靠性和可维护性。
    - 确保所有焊接点都均匀加热,避免虚焊或冷焊现象,以确保良好的电气接触。

    兼容性和支持


    TFML系列连接器可与标准PCB设计软件无缝集成,如Altium Designer和Cadence Allegro。制造商Samtec提供了详尽的技术支持服务,包括在线文档、电话咨询和技术培训,帮助用户解决安装和调试过程中遇到的问题。

    常见问题与解决方案


    Q1: 插入时出现高阻力,如何解决?
    A1: 检查连接器引脚是否有弯曲或断裂的情况,如果需要,进行适当的调整或更换新的连接器。确保插入时的操作符合标准程序。
    Q2: 连接不稳定,怎么排查?
    A2: 首先检查是否有足够的安装压力,并确认焊接质量。其次检查连接器是否已正确安装到预定位置,确保没有松动或偏移。

    总结和推荐


    TFML系列连接器凭借其卓越的性能、多样化的配置选项和优秀的用户体验,成为众多行业用户的首选。无论是在设计阶段还是生产制造环节,这款产品均能提供强大的技术支持和服务保障。因此,强烈推荐给对产品可靠性要求极高的应用场景。

TFML-107-02-S-D参数

参数
防护等级 -
针脚数 14pin
触头镀层 - 配接
类型 Friction Lock,Header
排数 2
触头镀层厚度 - 配接 760nm
额定电流 3.2A
颜色 黑色
间距-配接 1.27mm
长*宽*高 12.07mm(长度)*5.72mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
