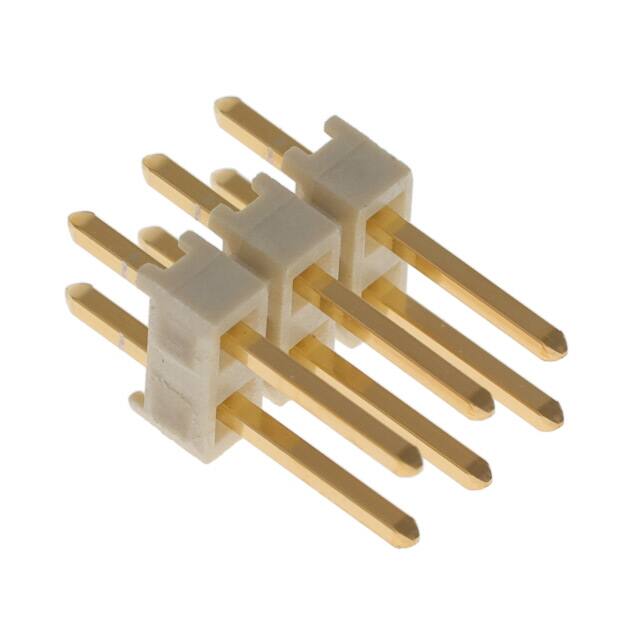

HTSW-103-23-G-D

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 6pin 6.3A 250nm 金 通孔安装 7.62mm(长度)*5.08mm(高度)
供应商型号: SR-HTSW-103-23-G-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-103-23-G-D

HTSW-103-23-G-D概述

    HTSW-XXX-XX-XXX-X-XX-XX-XX 电子元器件技术手册

    产品简介


    HTSW-XXX-XX-XXX-X-XX-XX-XX 是一款专为高速数据传输设计的电子连接器组件。它主要应用于计算机、通信设备、工业控制以及汽车电子等领域。此产品具有多种配置选项,能够满足不同应用场景下的需求,保证高效稳定的数据传输和良好的电气性能。

    技术参数


    - 产品类型:高速连接器
    - 主要功能:高速数据传输
    - 支持的电气特性:
    - 终端间距(-1XX):0.100 英寸(2.54 mm)
    - 终端间距(-2XX):0.200 英寸(5.08 mm)
    - 接触面积最小值:0.165 英寸²(4.19 mm²)(参考值)
    - 工作环境:
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-55°C 至 +150°C
    - 相对湿度:0% 至 95% 非冷凝
    - 材料:绝缘体采用 LCP(聚对苯二甲酸乙二醇酯),UL-94-V-0 级阻燃等级

    产品特点和优势


    HTSW-XXX-XX-XXX-X-XX-XX 具有以下显著优势:
    - 高可靠性:终端最小推力要求为 3 磅,确保长期稳定运行。
    - 高耐热性:材料采用 LCP 和 0.025 平方英寸高温端子带组装,适合高温环境。
    - 灵活的配置选项:包括单行、双行、三行及填充外行配置,可根据具体应用需求选择。
    - 高效的接触面积:确保信号传输的稳定性,降低接触电阻。

    应用案例和使用建议


    该产品适用于高速数据传输的应用场景,如服务器机房、网络交换设备、自动化控制系统等。对于需要高可靠性的工业应用,建议在组装过程中严格按照手册指示操作,特别注意终端间距的选择以适应特定的线路布局。

    兼容性和支持


    HTSW-XXX-XX-XXX-X-XX-XX 可与其他相应标准的电子元器件兼容,例如 SSR、SWS、SSM、BCS、ESQ 和 ESW 等。SAMTEC 公司提供全面的技术支持和维护服务,确保用户在安装和使用过程中得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:终端推力不足导致信号不稳定。
    解决方案:确保安装时达到手册中规定的 3 磅最小推力要求,检查终端是否有损坏或磨损。

    2. 问题:信号传输不稳。
    解决方案:检查终端间距是否符合要求,确认金镀层是否均匀,必要时重新插拔连接器。

    总结和推荐


    HTSW-XXX-XX-XXX-X-XX-XX 是一款集高性能和高可靠性于一体的高速连接器组件。它在复杂且严苛的应用环境中表现出色,是现代工业和通信系统不可或缺的组成部分。强烈推荐给需要高速数据传输解决方案的设计工程师和系统集成商。
    通过细致的研究和测试,我们确定 HTSW-XXX-XX-XXX-X-XX-XX 在多个关键参数上均表现出色,因此建议将该产品纳入项目设计中。

HTSW-103-23-G-D参数

参数
触头镀层 - 配接
针脚数 6pin
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
颜色 -
额定电流 6.3A
排数 2
防护等级 -
间距-配接 2.54mm
长*宽*高 7.62mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

HTSW-103-23-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-103-23-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-103-23-G-D HTSW-103-23-G-D数据手册

HTSW-103-23-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.5 ¥ 4.265
1000+ $ 0.4125 ¥ 3.5186
2000+ $ 0.3375 ¥ 2.8789
5000+ $ 0.2875 ¥ 2.4524
库存: 1742
起订量: 610 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2132.5
直接购买
加入购物车
