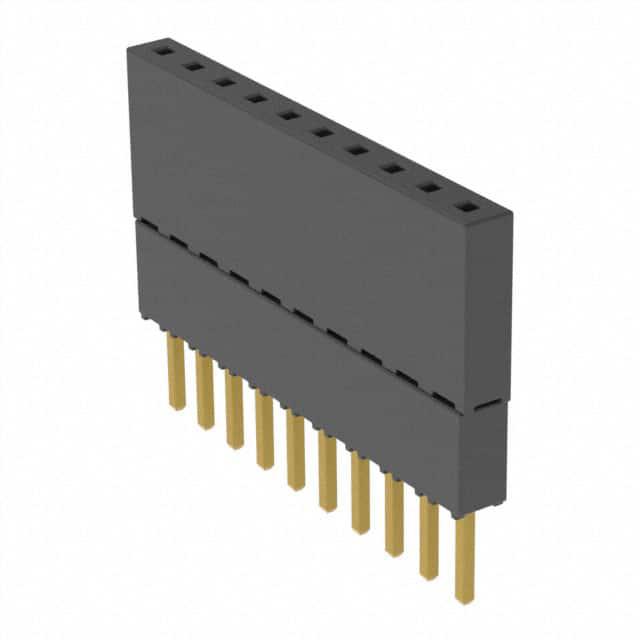

ESQ-110-23-G-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距10p单排排母 板对板, ESQ系列, 直角, 通孔安装
供应商型号: 3656243
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-110-23-G-S

ESQ-110-23-G-S概述


    产品简介


    本产品为Samtec公司的ESQ/ESW系列高可靠性电子元器件。该系列包括ESQ-110-44-T-D、ESQ-132-14-G-D、ESW-115-12-G-S等型号。ESQ(Square Tail)和ESW(Solder Tail)系列产品广泛应用于工业自动化、航空航天、通信系统及嵌入式计算机等领域。这些插座具有自我对齐能力和出色的机械耐久性,确保长期稳定运行。

    技术参数


    | 参数 | 规格 |

    | 接触材料 | 磷青铜 |
    | 插座材质 | 黑色玻璃填充聚酯 |
    | 镀层 | 金或锡覆盖镍 |
    | 电流承载能力 | ESQ:5.7A(双针通电)
    ESW:5.2A(双针通电)|
    | 电压承载能力 | 550VAC (与TSW或ESQ配合使用)|
    | 工作温度范围 | 金镀层:-55°C到+125°C
    锡镀层:-55°C到+105°C|
    | 插入深度 | 3.68mm至6.35mm |
    | 正常力 | 标准值:125克(4.4N)|
    | 最大循环次数 | 100次(金镀层10微英寸)|

    产品特点和优势


    - 自我对齐:能够自动调整以确保正确插入,减少错误连接。
    - 高可靠性:设计用于承受长期、频繁的插拔操作,保持稳定的电气性能。
    - 优异的机械强度:即使在极端环境下也能保持良好的结构完整性。
    - 宽广的工作温度范围:适用于各种苛刻环境下的应用。

    应用案例和使用建议


    这些产品被广泛应用于PC/104™模块的堆叠连接中,例如ESQ-132-14-G-D是标准插入力的PC/104™ J1/P1堆叠式连接器。在使用这些连接器时,需要注意选择合适的插头与之匹配,以确保最佳的连接效果。对于需要更高可靠性的应用,建议选用金镀层版本。

    兼容性和支持


    这些产品可以与TSW、MTSW、EW、MTLW、TSS、ZSS、TSM、DW、ZW、HW、TSSH、HTSS等多种类型的插头兼容。如果需要更详细的技术资料或者定制化需求,可以访问官方网站www.samtec.com获取更多信息和支持。

    常见问题与解决方案


    - 问题1:接触电阻异常增高
    - 解决方案:检查接触点是否有污垢或腐蚀,必要时重新清洁或更换连接器。
    - 问题2:插入阻力过大
    - 解决方案:确认连接器和插头是否完全对齐,尝试使用专用工具辅助插入。


    总结和推荐


    综上所述,ESQ/ESW系列连接器凭借其自我对齐、高可靠性、优异的机械强度以及宽广的工作温度范围,成为工业自动化、航空航天及嵌入式计算机领域的理想选择。这些产品的高性能表现使其在市场上具有显著的竞争优势。因此,我们强烈推荐使用这些连接器以提升您的系统稳定性及可靠性。

ESQ-110-23-G-S参数

参数
类型 Elevated Socket,Push-Pull
触头镀层 - 配接
针脚数 10pin
触头镀层厚度 - 配接 510nm
额定电流 5.7A
排数 1
间距-配接 2.54mm
防护等级 -
颜色 黑色
长*宽*高 25.5mm(长度)*2.41mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
