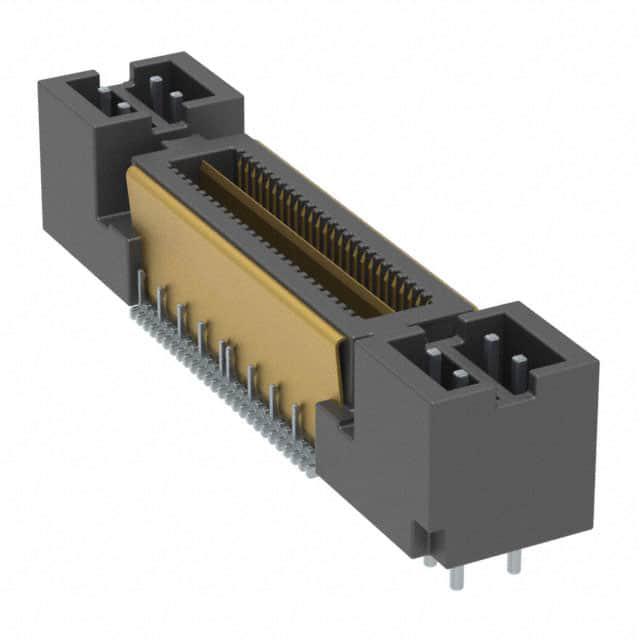

QMSS-016-06.75-L-D-DP-A-K

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 640μm 2 32pin 11mm 6.73mm 250nm 金 SMD,P=0.64mm 贴片安装 20.83mm(长度)*7.52mm(高度)
供应商型号: Q-QMSS-016-06.75-L-D-DP-A-K
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMSS-016-06.75-L-D-DP-A-K

QMSS-016-06.75-L-D-DP-A-K概述


    产品简介


    本文将介绍Samtec公司的QFSS和QMSS连接器系列。QFSS和QMSS连接器主要用于高密度连接需求的电子设备,适用于通信、工业控制、医疗设备及军事等领域。这些连接器具有多种针数排列方式和不同的镀层选项,确保了它们能够在多种应用环境中表现出色。

    技术参数


    - QFSS 连接器
    - 针数排列:026, 052, 078(每排52个针,其中40个信号针和12个接地针用于屏蔽)
    - 镀层选项:金镀层(0.25微米)接触面,缎面锡镀层尾部
    - 接触类型:单端型(-D)、差分对(-D-DP)
    - 电源引脚:每端4个电源引脚(-PC4,不适用时)
    - 绝缘材料:液晶聚合物
    - 工作温度范围:-55°C至+125°C
    - 电压等级:300VAC
    - QMSS 连接器
    - 针数排列:026, 052, 078(每排52个针,其中40个信号针和12个接地针用于屏蔽)
    - 镀层选项:金镀层(0.25微米)接触面,缎面锡镀层尾部
    - 接触类型:单端型(-D)、差分对(-D-DP)
    - 电源引脚:每端4个电源引脚(-PC4,不适用时)
    - 绝缘材料:液晶聚合物
    - 工作温度范围:-55°C至+125°C
    - 电压等级:300VAC
    - 盖板直径:5.50毫米(.217英寸)

    产品特点和优势


    QFSS和QMSS连接器在设计上考虑到了多种应用需求,具有高密度、高可靠性和广泛的温度适应能力。它们通过不同的针数排列和镀层选项,确保在不同应用场景下的电气性能和机械性能。此外,其防水和防尘设计,进一步增强了产品的耐用性和可靠性。

    应用案例和使用建议


    这些连接器广泛应用于通信设备、工业自动化系统和医疗设备等领域。例如,在高速数据传输的应用中,差分对(-D-DP)可以提供更稳定的信号传输。对于需要高密度连接的应用,用户可以选择更多的针数排列来满足需求。此外,建议在使用过程中遵循制造商的指导手册,确保正确安装和使用。

    兼容性和支持


    QFSS和QMSS连接器具有良好的兼容性,可以与其他标准电子元件和设备配合使用。制造商提供了详细的工程图纸和技术文档,方便用户进行设计和集成。同时,制造商还提供了技术支持服务,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:如何确定合适的针数排列?
    - 解决方案:根据具体应用的需求选择合适的针数排列。如果需要更多的信号针,可以选择052或078等较高针数排列。

    - 问题:如何处理焊接后的变形问题?
    - 解决方案:建议使用合适的焊接设备和工艺,确保焊接过程的稳定性。如有必要,可以咨询制造商的技术支持团队获取更多建议。

    总结和推荐


    QFSS和QMSS连接器以其高密度、稳定可靠的电气性能和广泛的温度适应能力,在各种应用场景中表现出色。其多样化的针数排列和镀层选项,使其成为众多应用的理想选择。如果您正在寻找高性能、高可靠性且具有广泛应用范围的连接器,我们强烈推荐使用Samtec公司的QFSS和QMSS连接器系列。

QMSS-016-06.75-L-D-DP-A-K参数

参数
板上高度 6.73mm
针脚数 32pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 640μm
排数 2
触头镀层
长*宽*高 20.83mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMSS-016-06.75-L-D-DP-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMSS-016-06.75-L-D-DP-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMSS-016-06.75-L-D-DP-A-K QMSS-016-06.75-L-D-DP-A-K数据手册

QMSS-016-06.75-L-D-DP-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 22.1769 ¥ 184.0684
25+ $ 19.2213 ¥ 159.5371
50+ $ 16.4809 ¥ 136.7914
100+ $ 12.2787 ¥ 101.9135
250+ $ 11.2352 ¥ 93.2524
500+ $ 9.1442 ¥ 75.8969
1848+ $ 7.0572 ¥ 58.5748
5040+ $ 6.6149 ¥ 54.9035
10976+ $ 6.0398 ¥ 50.1307
库存: 100
起订量: 11 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1840.68
