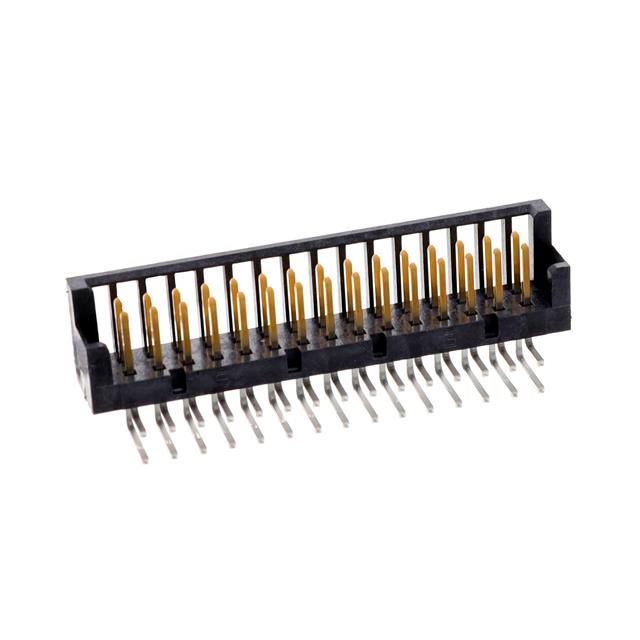

TSSH-115-01-L-D-RA

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 30pin 250nm 金 通孔安装 43.18mm(长度)*13.71mm(高度)
供应商型号: 200-TSSH11501LDRA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSSH-115-01-L-D-RA

TSSH-115-01-L-D-RA概述


    产品简介


    TSSH系列连接器是一款(2.54 mm) .100"的双排水平引脚表面贴装连接器,适用于广泛的工业和消费电子产品。它提供多种配置选项,包括不同的引脚长度和安装方式,如水平(–L)、直角(–D)和垂直(–DV)安装。TSSH系列连接器广泛应用于电路板对电路板的连接、数据传输及信号转换等领域。

    技术参数


    - 引脚配置:1到34个位置(–D–RA, –DH);1到36个位置(–D, –DV)
    - 引脚材料:磷青铜
    - 绝缘材料:黑色液晶聚合物
    - 终端镀层:金或锡覆盖50微英寸(1.27微米)镍
    - 工作温度范围:锡镀层:-55°C至+105°C;金镀层:-55°C至+125°C
    - RoHS符合性:是
    - 引脚共面性(–DV):0.10 mm (05-10);0.15 mm (15-20);0.20 mm (25-36)
    - 引脚共面性(–DH):0.15 mm (最大)

    产品特点和优势


    TSSH系列连接器的主要优势在于其多样化的配置选择和卓越的电气性能。通过不同的引脚长度和安装方式,该系列连接器能够灵活适应各种电路设计需求。其黑色液晶聚合物绝缘材料和高质量的镀层确保了长时间稳定可靠的电气性能,同时能够承受较宽的工作温度范围。此外,该系列连接器还符合RoHS标准,满足环保要求。

    应用案例和使用建议


    TSSH系列连接器广泛应用于工业自动化、医疗设备、通信设备、消费电子产品等领域。例如,在工业自动化系统中,它用于连接传感器和控制器之间的数据传输。对于这类应用,建议在焊接前进行仔细检查,确保引脚的共面性和焊接质量。在某些特殊环境中,可以选择金镀层以提高可靠性。

    兼容性和支持


    该系列连接器仅与SSW、SSQ和SSM系列兼容。厂商提供了技术支持和服务,包括详细的PCB布局建议和技术文档,可以在Samtec官网上找到。

    常见问题与解决方案


    1. 问:如何处理引脚共面性问题?
    - 答:建议使用0.004"的焊锡膏来解决共面性问题。如仍存在问题,可以联系IPG@samtec.com获取更多帮助。
    2. 问:是否需要特别的清洗步骤?
    - 答:由于镀层和材料的选择,通常不需要特别的清洗步骤。但如果产品被用于恶劣环境,则建议使用温和的溶剂进行清洁。

    总结和推荐


    TSSH系列连接器凭借其多样化配置、高可靠性及卓越的电气性能,成为市场上一款值得信赖的产品。其广泛的应用领域和良好的兼容性使其成为一个理想的解决方案。我们强烈推荐在需要高可靠性和多功能性的项目中使用TSSH系列连接器。

TSSH-115-01-L-D-RA参数

参数
类型 Header,Push-Pull
触头镀层 - 配接
间距-配接 2.54mm
颜色 -
针脚数 30pin
触头镀层厚度 - 配接 250nm
防护等级 -
额定电流 -
排数 2
长*宽*高 43.18mm(长度)*13.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
