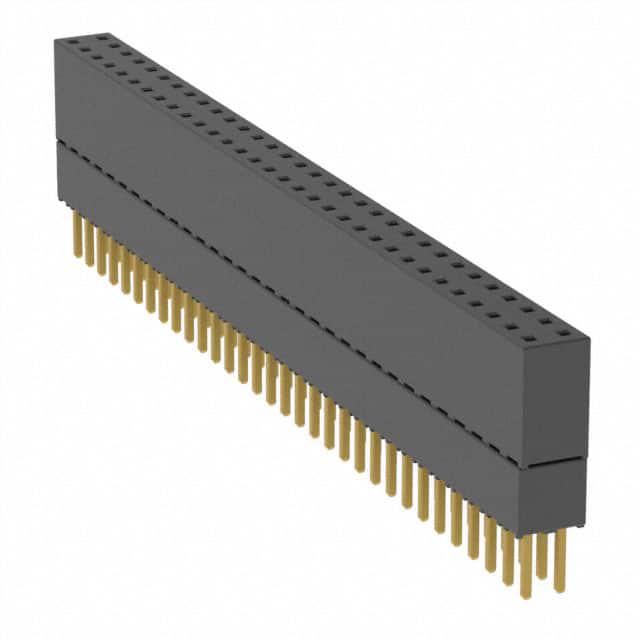

ESQ-132-23-G-D

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 2 64pin 5.7A 510nm 金 黑色 通孔安装 80.5mm(长度)*4.95mm(高度)
供应商型号: SR-ESQ-132-23-G-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-132-23-G-D

ESQ-132-23-G-D概述


    产品简介


    本篇文档将详细介绍Samtec公司推出的ESW和ESQ系列电子元器件。这些产品主要应用于各种嵌入式系统和计算机接口中,如PC/104标准中的连接器。ESW(Solder Tail)和ESQ(Square Tail)系列提供单行到多行的多种配置,以满足不同的设计需求。它们具有自嵌套插座和锁紧插针等功能,广泛用于高速信号传输、电源管理及系统集成中。

    技术参数


    | 参数 | 描述 |

    | 接触材料 | 磷青铜 |
    | 镀层 | 金 (Au) 或锡 (Sn) 覆盖 50 微英寸 (1.27 微米) 镍 (Ni) |
    | 电流容量 | ESW/TSW:每引脚 5.2 安培 (双引脚供电)
    ESQ/TSW:每引脚 5.7 安培 (双引脚供电) |
    | 电压等级 | 550 VAC (配合 TSW 或 ESQ 使用) |
    | 工作温度范围 | 金镀层:-55°C 至 +125°C
    锡镀层:-55°C 至 +105°C |
    | 插入深度 | 3.68 毫米 (.145") 到 6.35 毫米 (.250") |
    | 正常力 | 标准:125 克 (4.4 牛顿) |
    | 最大循环次数 | 100 次 (10 微英寸 (0.25 微米) 金镀层) |
    | RoHS 合规性 | 是 |
    | 无铅焊接性 | 波峰焊适用 |

    产品特点和优势


    ESW 和 ESQ 系列电子元器件具有以下独特功能和优势:
    1. 自嵌套插座:提供更高的稳定性和可靠性。
    2. 低插入力:便于手动操作,提高装配效率。
    3. 宽工作温度范围:适应严苛的环境条件,适用于广泛的工业应用。
    4. 高电流容量:能够处理大电流负载,适合电力传输和重型应用。
    5. 兼容多种插针风格:如TSW、EW、MTLW等,提高了灵活性和可扩展性。

    应用案例和使用建议


    这些连接器广泛应用于PC/104标准中的各类接口,例如“堆叠通过”(Stackthrough)和“非堆叠通过”(Non-Stackthrough)连接器。对于需要高稳定性和可靠性的嵌入式系统,ESW和ESQ系列特别适用。在具体应用时,建议选择符合所需应用环境和技术要求的产品版本,例如,在严苛环境中应选择镀金版本以增强耐用性。

    兼容性和支持


    ESW和ESQ系列连接器支持与TSW、MTLW、EW等多种插针和连接器配套使用,具有良好的兼容性。此外,Samtec公司提供了全面的技术支持和维护服务,确保用户能够获得最佳的应用体验。如需详细规格和认证信息,请访问Samtec官网查询。

    常见问题与解决方案


    1. 问:如何正确选择合适的连接器?
    - 答:根据所需的应用环境(如工作温度范围、电流负载等)以及系统结构(如单行或多行配置)来选择合适的连接器型号。访问Samtec官网获取更多指导和支持。
    2. 问:如何进行正确的焊接操作?
    - 答:仅支持波峰焊方式,确保焊接质量。遵循制造商的焊接指南和标准操作程序进行焊接。
    3. 问:如何安装锁紧插针?
    - 答:在安装前请确认所有组件已正确对齐,然后按照制造商的操作说明进行安装。安装过程中应注意施加适当的力度以避免损坏。

    总结和推荐


    ESW和ESQ系列电子元器件凭借其高稳定性、低插入力、宽工作温度范围及高电流容量等特点,成为众多应用场景的理想选择。这些产品的出色性能和广泛应用领域使其在市场上具有很强的竞争力。强烈推荐给那些寻求高质量连接器以提升系统稳定性和可靠性的工程师和技术人员。

ESQ-132-23-G-D参数

参数
排数 2
防护等级 -
颜色 黑色
额定电流 5.7A
触头镀层 - 配接
针脚数 64pin
触头镀层厚度 - 配接 510nm
间距-配接 2.54mm
类型 Elevated Socket,Push-Pull
长*宽*高 80.5mm(长度)*4.95mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
