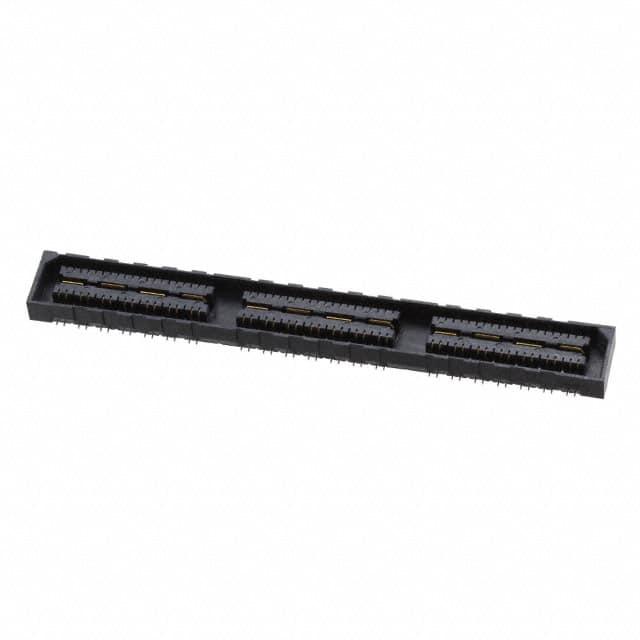

QSE-042-01-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.88mm间距84p双排排母 高速地面, QSE系列, 直角, 表面
供应商型号: N-QSE-042-01-L-D-DP-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSE-042-01-L-D-DP-A

QSE-042-01-L-D-DP-A概述

    电子元器件产品技术手册

    1. 产品简介


    本产品是一款高密度差分对插针式插座(High Density Differential Pair Socket Assembly),设计用于多种高速数据传输应用。该产品适用于通信设备、数据中心、服务器、网络设备等领域,具备卓越的数据传输能力和信号完整性。

    2. 技术参数


    | 参数名称 | 规格 |

    | 针位数 | -014, -028, -042, -056, -070 (每行) |
    | 行规格 | 可选双排(-D) |
    | 选项 | -A: 对齐销,-LC: 锁定夹,-GP: 导向柱,-RT1: 保持力,-L: 锁定(最多28针) |
    | 接触镀层 | -F: 3μ" 选择性金接触,磨砂锡尾;-L: 10μ" 选择性金接触,磨砂锡尾;-H: 30μ" 金接触,3μ" 金尾;-C: 50μ" 电解抛光选择性金接触,磨砂锡尾;-STL: 30μ" 选择性金接触,锡铅(90/10±5%)尾;-FTL: 3μ" 选择性金接触,锡铅(90/10±5%)尾;-S: 30μ" 选择性金接触,磨砂锡尾 |
    | 引脚样式 | -01: 0.1280英寸 [3.30毫米]; -02: 0.2460英寸 [6.248毫米] |
    | 银河数量 | 1至5个 |
    | 材料 | 绝缘体:液晶聚合物(LCP),UL94V0,黑色;接触点:磷青铜;接地平面:磷青铜 |

    3. 产品特点和优势


    - 高密度差分对结构:支持多达-070针位数,适合高密度布线需求。
    - 优异的电气特性:选用高品质材料,保证信号完整性和低损耗。
    - 多样的安装选项:提供对齐销、锁定夹、导向柱等多种安装方式,增强稳定性。
    - 多种镀层选择:可根据具体应用场景选择不同的镀层,以满足不同信号传输需求。
    - 兼容性强:与现有的许多连接系统兼容,便于集成到现有项目中。

    4. 应用案例和使用建议


    应用案例
    - 通信设备:应用于高速通信设备中,如路由器、交换机等。
    - 数据中心:作为服务器之间高速数据传输的接口。
    - 网络设备:在交换机、集线器等设备中作为关键连接部件。
    使用建议
    - 选择合适镀层:根据信号传输频率和环境要求,选择最合适的镀层类型。
    - 注意安装方向:对于有锁定夹或对齐销的产品,确保正确安装方向,避免安装错误。
    - 定期检查维护:在长期使用过程中,定期检查连接器的状态,确保良好的接触性能。

    5. 兼容性和支持


    - 兼容性:该产品广泛兼容于多种高速数据传输标准和现有连接系统。
    - 支持和维护:Samtec公司提供详尽的技术文档和专业支持,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针难以插入 | 检查是否选择了合适的引脚样式和正确的安装方向。 |
    | 连接不稳定 | 确保所有安装选项(如锁定夹、导向柱)已正确安装。 |
    | 信号传输质量下降 | 检查是否选择了合适的镀层类型,以确保最佳的信号传输效果。 |

    7. 总结和推荐


    综上所述,该款高密度差分对插针式插座在性能、兼容性、易用性方面表现出色,适用于多种高速数据传输应用场景。如果您需要高性能、高可靠性的数据传输连接解决方案,强烈推荐使用此产品。

QSE-042-01-L-D-DP-A参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 84pin
触头镀层 - 柱(配接) -
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-042-01-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-042-01-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSE-042-01-L-D-DP-A QSE-042-01-L-D-DP-A数据手册

QSE-042-01-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
13+ $ 8.5542 ¥ 72.7107
48+ $ 8.3121 ¥ 70.6529
库存: 100
起订量: 13 增量: 1
交货地:
最小起订量为:13
合计: ¥ 945.23
