FTS-105-03-L-DV-P-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC

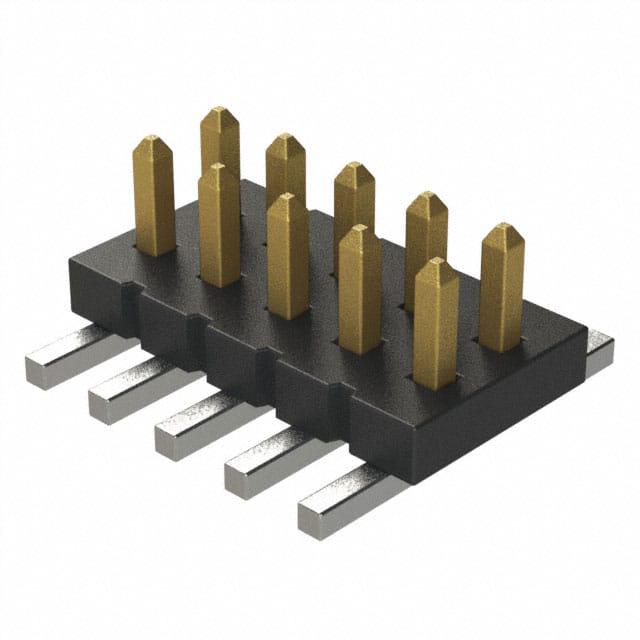

产品描述: Samtec 1.27mm间距10p双排排针, FTS系列, 垂直
供应商型号: UA-FTS-105-03-L-DV-P-TR
供应商: 海外现货
标准整包数: 1

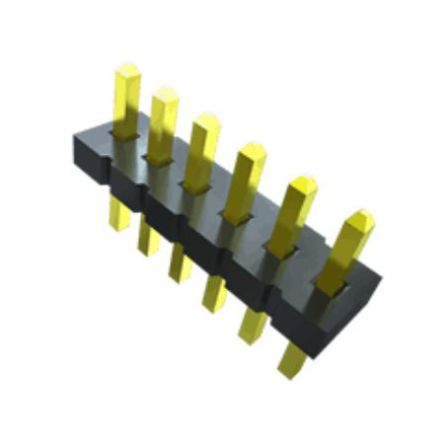

SAMTEC 矩形连接器 - 外壳 FTS-105-03-L-DV-P-TR

FTS-105-03-L-DV-P-TR概述

    FTS 系列微小低轮廓终端条技术手册

    1. 产品简介


    FTS系列微小低轮廓终端条(简称FTS系列)是一款专为高速应用设计的电子元器件,适用于多种连接需求。FTS系列具备多种安装方式,包括表面贴装(SMT)和通孔安装(TH),并且可以根据不同的应用场景提供多种选项,如端盖和对齐销选项。这些特性使其广泛应用于通信设备、计算机、工业自动化系统等领域。

    2. 技术参数


    - 连接间距:0.050英寸 (1.27毫米)
    - 材料:
    - 绝缘体材料:黑色液晶聚合物
    - 终端材料:磷青铜
    - 工作温度范围:-55°C至+125°C
    - 阻抗匹配:适合高速应用
    - 插针电流容量:每针3.4安培(2针供电)
    - 电气特性:符合RoHS标准,无铅焊料兼容
    - 铅直度:最大0.004英寸 (0.10毫米)

    3. 产品特点和优势


    - 微型间距:0.050英寸 x 0.050英寸,适合紧凑空间设计
    - 多种安装方式:可选择表面贴装或通孔安装
    - 高速传输能力:阻抗匹配设计确保高速数据传输
    - 可靠性高:通过严格的高温测试和低温测试
    - 端盖和对齐销选项:增加连接的稳定性
    - 多种配置:可根据需求选择不同的插针数量和长度

    4. 应用案例和使用建议


    FTS系列终端条适用于各种高速数据传输应用场景。例如,在通信设备中作为背板连接器,可以实现高速的数据传输;在工业自动化设备中,可以用作传感器信号接口。使用时建议注意以下几点:
    - 确保电路板设计符合制造商的推荐布局
    - 注意电源供应和接地连接以确保最佳性能
    - 选用合适的安装方式(表面贴装或通孔)以适应具体的应用场景

    5. 兼容性和支持


    - 与各种插座条或IDC电缆兼容
    - 可与CLP、FLE、FFSD和F-219系列终端条配合使用
    - 厂商提供详尽的技术支持和文档资源,包括详细的PCB布局指南和质量认证

    6. 常见问题与解决方案


    1. 问题:如何处理热变形?
    - 解决方法:确保电路板和终端条的设计符合制造商推荐的尺寸和公差。必要时可以采用散热措施来控制热变形。
    2. 问题:如何提高接触可靠性?
    - 解决方法:确保所有连接点清洁并正确装配。定期检查连接部位,确保没有松动或氧化。
    3. 问题:如何避免插拔疲劳?
    - 解决方法:在设计时考虑多次插拔可能造成的磨损,适当增加机械强度或使用耐磨材料。

    7. 总结和推荐


    FTS系列微小低轮廓终端条凭借其独特的设计和多功能性,在多个领域表现出色。其高速传输能力和多样化的安装方式使其成为一款高性能、高可靠性的电子连接器。强烈推荐在需要高性能、紧凑设计的应用场合使用这款产品。

FTS-105-03-L-DV-P-TR参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
类型 Cuttable,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
长*宽*高 6.35mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FTS-105-03-L-DV-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTS-105-03-L-DV-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC FTS-105-03-L-DV-P-TR FTS-105-03-L-DV-P-TR数据手册

FTS-105-03-L-DV-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6129 ¥ 21.8959
1000+ $ 1.6236 ¥ 13.6058
2000+ $ 1.3577 ¥ 11.3777
5000+ $ 1.1161 ¥ 9.3532
10000+ $ 0.8503 ¥ 7.1252
库存: 440
起订量: 48 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.89
