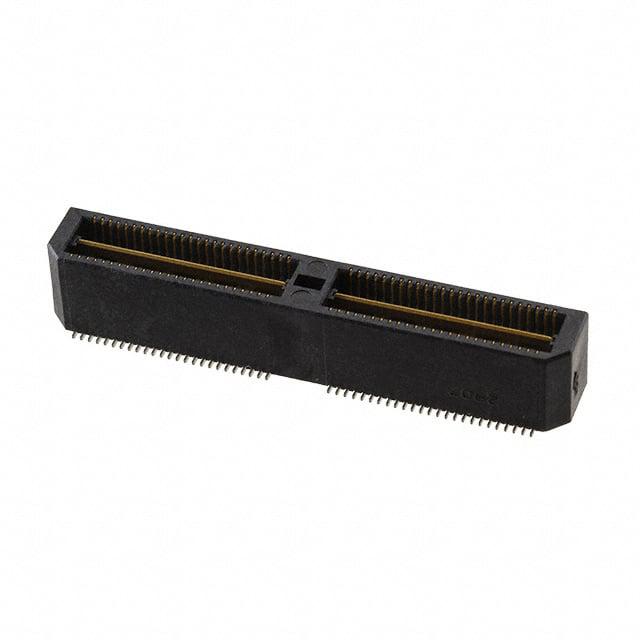

QTS-050-02-L-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.64mm间距100p双排排针, QTS系列, 直角, 表面
供应商型号: 200-QTS05002LDA
供应商: Mouser
标准整包数: 1

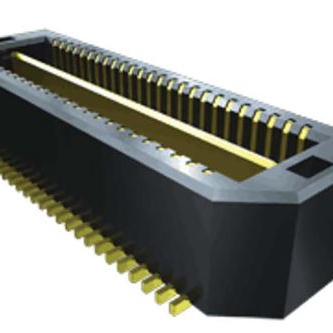

SAMTEC 矩形连接器 - 外壳 QTS-050-02-L-D-A

QTS-050-02-L-D-A概述


    产品简介


    本文档介绍的是SAMTEC公司生产的QTS系列双排高密度终端组装件。该产品主要用于高性能电子设备中,提供稳定的电气连接和紧凑的设计,适用于通信设备、计算机系统、工业自动化等领域。QTS系列终端组装件具有多种配置选项,能够满足不同应用场景的需求。

    技术参数


    - 引脚数量:每行可配置为25、50或75个位置(具体根据型号而定)
    - 封装规格:
    - 引脚高度:-01至-06(具体数值见下表)
    - 引脚镀层:
    - -F: 3微英寸闪金接触区,亮锡尾部
    - -L: 10微英寸轻金接触区,亮锡尾部
    - -H: 30微英寸重金接触区,3微英寸金尾部
    - -C: 50微英寸重金接触区,亮锡尾部
    - -STL: 30微英寸重选择金接触区,锡铅尾部
    - -FTL: 3微英寸闪金接触区,锡铅尾部
    - 包装方式:
    - 标准托盘包装
    - 带卷和放带包装(-TR/-FR,根据具体型号而定)
    - 材料:
    - 绝缘体:LCP,UL94V-0,黑色
    - 端子:磷青铜
    - 接地板:磷青铜
    - 关键尺寸:
    - 针可以超出壁面的最大距离:0.003英寸(0.08毫米)
    - 引脚高度:-01至-06(具体数值见下表)
    | 引脚号 | 引脚高度 |

    | -01 | 0.1680英寸(4.267毫米)|
    | -02 | 0.2861英寸(7.264毫米)|
    | -03 | 0.4043英寸(10.269毫米)|
    | -04 | 0.6001英寸(15.246毫米)|
    | -05 | 0.7181英寸(18.240毫米)|
    | -06 | 0.8361英寸(21.237毫米)|
    - 电气特性:
    - 最小终端保持力:6盎司
    - 最小接地板保持力:1磅

    产品特点和优势


    QTS系列双排高密度终端组装件具备如下特点:
    - 设计紧凑:采用双排结构,能够在有限的空间内实现更多的电气连接。
    - 稳定性高:磷青铜端子材料确保长期可靠的电气性能。
    - 多样的配置选项:可根据不同需求选择不同的镀层、引脚高度及包装方式,满足各种应用场景。
    - 优秀的电气性能:通过优化设计,确保低电阻、低电感的电气连接。
    - 广泛的应用场景:适用于各类通信设备、计算机系统和工业自动化设备。

    应用案例和使用建议


    应用案例
    QTS系列终端组装件已广泛应用于电信设备、服务器系统和工业控制系统中。例如,在5G基站中,这些组装件能够提供稳定的高速数据传输,支持高效的信号处理。
    使用建议
    1. 安装时要小心避免过度插入,以防止针刺穿绝缘体。
    2. 考虑环境因素,如温度和湿度变化,以确保最佳性能。
    3. 针对特殊应用场景,可选用合适的镀层类型(如重金镀层),提高产品的耐用性和可靠性。

    兼容性和支持


    QTS系列终端组装件具有良好的兼容性,可以与其他标准电子元件配合使用。SAMTEC公司提供了详细的技术支持文档,并且可以通过官方渠道获取更多帮助和资源。此外,还提供了多种包装选项以适应不同的生产和运输需求。

    常见问题与解决方案


    1. 问:如何安装带有锁定卡扣(-LC)的组装件?
    - 答:由于锁定卡扣需要较高的插入力,不建议使用自动贴片机安装。推荐手动放置所有包含锁定卡扣的组装件。
    2. 问:引脚是否可以伸出墙体?
    - 答:允许引脚伸出墙体的最大距离为0.003英寸(0.08毫米)。如果需要超出此范围,则可能需要定制化解决方案。

    总结和推荐


    总体而言,QTS系列双排高密度终端组装件是市场上性能优越的产品之一。它以其紧凑的设计、优异的电气性能和广泛的配置选项,成为各类高端电子设备的理想选择。如果你需要一个稳定可靠的连接解决方案,并且对灵活性和多样性有较高要求,那么这款产品将是一个很好的选择。我们强烈推荐在需要高性能连接解决方案的应用中使用QTS系列终端组装件。

QTS-050-02-L-D-A参数

参数
触头端接 -
针脚数 100pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTS-050-02-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-050-02-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTS-050-02-L-D-A QTS-050-02-L-D-A数据手册

QTS-050-02-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.478 ¥ 113.8891
256+ $ 8.4525 ¥ 71.4236
512+ $ 6.5205 ¥ 55.0982
库存: 51
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 113.88
