TSW-110-09-T-S

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 1 10pin 6.3A 锡 黑色 通孔安装 25.4mm(长度)
供应商型号: 200-TSW11009TS
供应商: Mouser
标准整包数: 1

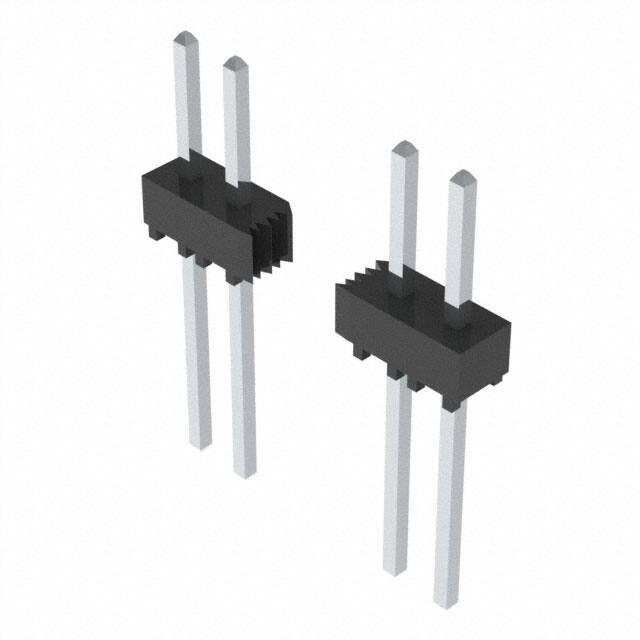

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-110-09-T-S

TSW-110-09-T-S概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文讨论的是由Samtec公司生产的两种不同系列的电子元器件:TSW(标准)系列和HTSW(高温度)系列。这些元器件主要用于通过板到板或电缆到板连接的应用中。TSW系列通常用于常规环境下的连接需求,而HTSW系列则针对需要在极端温度下工作的应用场景。两种系列的产品均具有良好的电气特性和机械可靠性,适用于多种电子设备中。

    2. 技术参数


    - 安装方式: 穿孔式插针
    - 工作温度范围:
    - HTSW系列:-55°C至+125°C(金)
    - TSW系列:-55°C至+105°C(锡)
    - 额定电压:
    - HTSW系列:550VAC(与SSW配合),500VAC(与BCS或ESQ配合),450VAC(与BCS或SSM配合,带RA/-RE),400VAC(与CES配合)
    - TSW系列:未明确列出,但通常为相同水平
    - 电流承载能力: 每个引脚5.2A至6.3A不等(取决于配合的连接器)
    - 绝缘材料: TSW:黑色玻璃填充聚酯;HTSW:自然液态结晶聚合物
    - 端子材料: 磷青铜,可镀金或锡,覆50μ英寸镍

    3. 产品特点和优势


    TSW及HTSW系列的优势在于其广泛的适用温度范围,确保在极端环境下也能正常工作。HTSW系列特别适合需要高温操作的场景,如工业控制、汽车电子、通信基础设施等。同时,其高强度的电性能参数使其适用于需要较高电流承载能力的场合。

    4. 应用案例和使用建议


    这些元器件广泛应用于自动化控制系统、医疗设备、电信设备等领域。例如,在一个自动化生产线上,TSW/HTSW可以用来建立各模块之间的可靠连接,确保生产过程的连续性和稳定性。对于使用建议,建议设计者在选择具体型号时考虑实际工作环境的温度范围和电流需求,以选择最适合的型号。

    5. 兼容性和支持


    HTSW系列和TSW系列的某些版本间存在一定的兼容性。例如,HTSW系列支持多种配对的接线端子,如SSW, SSQ, SSM等。此外,Samtec公司提供详细的规格和技术支持文档,以便用户更好地理解和使用这些产品。用户在使用过程中遇到问题时,可以联系制造商获得技术支持。

    6. 常见问题与解决方案


    - 问题1: 如何正确安装TSW/HTSW系列产品?
    - 解决方案: 参考Samtec提供的安装指南,确保正确的引脚排列和足够的焊接深度。如果使用锁扣选项(如–LL),需按照说明进行正确装配。

    - 问题2: 在极端环境下,如何保证HTSW系列产品的可靠运行?
    - 解决方案: 使用耐高温的材料,并定期检查产品的温度和电流负载情况。必要时,更换老化的部件以保持系统稳定运行。

    7. 总结和推荐


    综上所述,Samtec的TSW和HTSW系列电子元器件提供了出色的电气性能和耐用性,非常适合各种严苛的应用环境。无论是对于普通的工作环境还是极端条件下的应用,这些产品都能提供可靠的连接解决方案。因此,对于需要高性能连接器的设计者和工程师来说,强烈推荐选用Samtec公司的这些产品。

TSW-110-09-T-S参数

参数
颜色 黑色
触头镀层 - 配接
排数 1
类型 Header,Push-Pull
额定电流 6.3A
防护等级 -
触头镀层厚度 - 配接 -
间距-配接 2.54mm
针脚数 10pin
长*宽*高 25.4mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售

TSW-110-09-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-110-09-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-110-09-T-S TSW-110-09-T-S数据手册

TSW-110-09-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7935 ¥ 6.6575
50+ $ 0.627 ¥ 5.2605
100+ $ 0.528 ¥ 4.4299
500+ $ 0.4212 ¥ 3.5339
1000+ $ 0.3564 ¥ 2.9902
2000+ $ 0.2916 ¥ 2.4465
5000+ $ 0.2484 ¥ 2.0841
10000+ $ 0.1995 ¥ 1.6738
库存: 250
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.65
