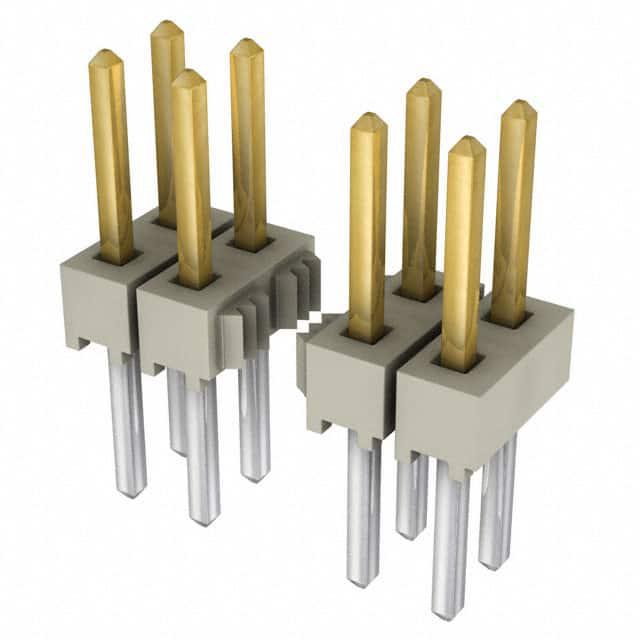

HTSW-108-08-S-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 16pin 推挽式 Male Pin 通孔安装 20.32mm(长度)
供应商型号: 200-HTSW10808SD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HTSW-108-08-S-D

HTSW-108-08-S-D概述


    产品简介


    TSW/HTSW 系列 是一种适用于多种应用场景的高可靠性电子连接器,属于板对板和线对板连接器。主要应用于计算机、通信设备、工业自动化等领域。TSW 系列适用于标准焊接工艺,而 HTSW 系列则支持更高温度的应用场景,提供更广泛的适应性和耐久性。

    技术参数


    | 参数 | 规格 |

    | 针间距 | 0.100" (2.54 mm) / 0.200" (5.08 mm) |
    | 针数/行 | 01 至 50(0.100" 中心);02 至 25(0.200" 中心) |
    | 引脚类型 | 标准条状、高温条状 |
    | 绝缘材料 | TSW:PBT;HTSW:天然 LCP |
    | 终端材料 | 磷青铜 |
    | 镀层 | Au 或 Sn 覆盖 50 µ" (1.27 µm) Ni |
    | 工作温度范围 | -55°C 至 +125°C(金镀层);-55°C 至 +105°C(锡镀层) |
    | 电压额定值 | 550 VAC 与 SSW 连接;500 VAC 与 BCS 连接;515 VAC 与 ESQ 连接;450 VAC 与 BCS 或 SSM 连接;400 VAC 与 CES 连接 |
    | 电流额定值(每针) | TSW 与 ESW 连接时为 5.2 A;TSW 与 SSW 连接时为 5.7 A;TSW 与 SLW 连接时为 5.2 A;TSW 与 SSQ 连接时为 6.3 A;TSW 与 SSM 连接时为 5.2 A;TSW 与 BCS 连接时为 4.6 A;TSW 与 SNT 连接时为 4.3 A |

    产品特点和优势


    TSW/HTSW 系列连接器的主要特点包括:
    - 宽泛的温度适应性:能够在极端环境中保持稳定性能。
    - 高电压和电流承载能力:支持高达 550 VAC 的电压,能够承载较高的电流。
    - 良好的机械强度:磷青铜终端材料提供了出色的抗磨损和抗腐蚀性能。
    - 多样的引脚配置:可以根据不同的应用场景选择合适的产品。
    这些特点使其成为各种工业和商业应用的理想选择,尤其是在需要高可靠性和高性能的场合。

    应用案例和使用建议


    TSW/HTSW 系列连接器广泛应用于计算机、通信设备和工业自动化系统中。例如,在服务器机柜内部布线中,这些连接器可以确保可靠的信号传输和电源供应。此外,它们也可以用于数据中心的高密度连接器系统。
    使用建议:
    1. 考虑应用场景的温度要求:如果设备将在高温环境下工作,建议选择 HTSW 系列以获得更好的耐热性能。
    2. 关注引脚配置:根据具体应用需求选择合适的针数和针间距配置,以确保最佳的性能和稳定性。
    3. 正确的安装和维护:定期检查连接器是否有磨损或损坏,并确保使用正确的焊接或安装工艺。

    兼容性和支持


    TSW/HTSW 系列连接器兼容多种其他 Samtec 连接器系列,如 SSW、SSQ、ESW、BCS 等。这些连接器也适用于电缆和电路板之间的连接。Samtec 提供全面的技术支持和维护服务,包括详细的安装指南和故障排查文档。

    常见问题与解决方案


    1. 连接器过热问题:
    - 解决方案:确保正确选择镀层和温度范围适合的型号。如果需要更高的温度适应性,应选择 HTSW 系列。
    2. 连接不稳固:
    - 解决方案:检查引脚和插座是否有损坏或磨损,如有必要,更换新的连接器。
    3. 信号干扰问题:
    - 解决方案:确保正确的接地和屏蔽措施,避免外部电磁干扰影响信号传输。

    总结和推荐


    TSW/HTSW 系列连接器以其高可靠性、宽泛的温度适应性和良好的电气性能,在多种工业和商业应用中表现出色。无论是需要高电流和电压承载能力的场合,还是需要在极端温度下工作的环境,这些连接器都能提供卓越的性能。因此,强烈推荐在需要高可靠性的应用场景中使用 TSW/HTSW 系列连接器。

HTSW-108-08-S-D参数

参数
针脚数 16pin
类型 Header,Push-Pull
颜色 -
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
长*宽*高 20.32mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

HTSW-108-08-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
