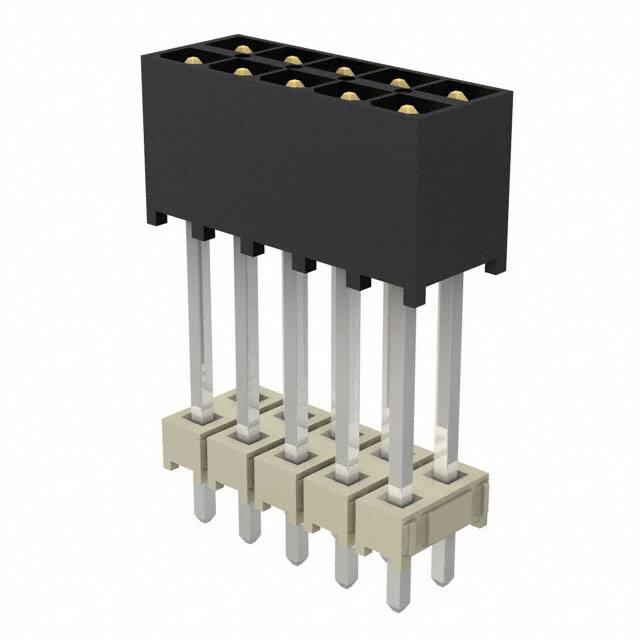

IPT1-105-05-L-D

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 10pin 2.3A 250nm 金 黑色 通孔安装 13.2mm(长度)*6.35mm(高度)
供应商型号: 200-IPT110505LD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 IPT1-105-05-L-D

IPT1-105-05-L-D概述

    电子元器件产品技术手册

    1. 产品简介


    IPT1-50-D系列双排端子组装件是一种专为高可靠性连接设计的高性能电子元器件。本系列产品适用于各种电子设备中的连接和传输任务,广泛应用于通信设备、计算机网络、工业自动化等领域。该产品通过优化设计,提供卓越的电气性能和机械稳定性,确保在严苛环境中长期稳定运行。

    2. 技术参数


    | 参数 | 规格 |

    | 接触材料 | 磷青铜,510,3/4硬 |
    | 绝缘材料 | LCP,UL 94 VO,颜色:黑色 |
    | 插针间距 | 2.54 mm(0.100 in) |
    | 排数 | 双排(-D选项) |
    | 镀层 | 选择性镀层:30 Au / 50 Ni 最小(接触面),光亮锡尾;轻选择性镀层:10 Au / 50 Ni 最小(接触面),光亮锡尾 |
    | 极化选项 | 可选 |
    | 摩擦锁选项 | 可选 |
    | 最大摆动范围 | 2 mm(双排端子组装件) |
    | 最小终端推力 | 2磅 |

    3. 产品特点和优势


    - 高可靠性:磷青铜接触材料和精密设计保证了长时间使用的稳定性和耐久性。
    - 电气性能:2.54 mm的插针间距,适合多种应用场合,确保低电阻和良好的信号传输。
    - 机械强度:双排结构提供更高的机械稳定性,有效防止松动。
    - 多样化的镀层选择:根据需求选择不同的镀层类型,适应不同应用环境。
    - 极化和摩擦锁选项:增加产品的安全性,防止误插和提升连接的稳定性。

    4. 应用案例和使用建议


    - 应用案例:IPT1-50-D系列端子组装件在通信设备中被广泛用于实现多通道的数据传输。例如,在路由器和交换机中,它能够有效地连接各个板卡,确保高效的数据交换。
    - 使用建议:在安装过程中,应注意保持正确的插针间距和排列,避免过度弯曲导致接触不良。对于高温和高湿环境的应用,选择适当的镀层以提高抗腐蚀能力。在使用极化和摩擦锁选项时,确保正确安装,以提高连接的安全性和稳定性。

    5. 兼容性和支持


    IPT1-50-D系列端子组装件与同系列的其他产品具有良好的兼容性,可方便地进行扩展和升级。制造商Samtec公司提供了全面的技术支持和维护服务,包括详细的安装指南和故障排查手册。此外,用户还可以访问Samtec公司的官方网站获取更多技术支持信息。

    6. 常见问题与解决方案


    1. 问题:插针间距不一致导致连接不稳定。
    - 解决方案:检查并调整插针间距,确保所有插针在同一水平线上。

    2. 问题:接触电阻过高。
    - 解决方案:检查接触面是否有污垢或氧化,清洁接触面后重新插入。

    3. 问题:摩擦锁失效。
    - 解决方案:检查摩擦锁部件是否损坏或变形,必要时更换新的摩擦锁组件。

    7. 总结和推荐


    综上所述,IPT1-50-D系列双排端子组装件是一款设计精良、性能稳定的电子元器件,适用于各种高要求的应用场合。其优良的电气性能和机械稳定性使其成为许多高端电子设备的首选连接方案。我们强烈推荐该产品用于需要高度可靠连接的应用中。如果您有任何疑问或需要进一步的帮助,请随时联系制造商Samtec公司的技术支持团队。

IPT1-105-05-L-D参数

参数
间距-配接 2.54mm
防护等级 -
触头镀层 - 配接
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
颜色 黑色
针脚数 10pin
额定电流 2.3A
排数 2
长*宽*高 13.2mm(长度)*6.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
