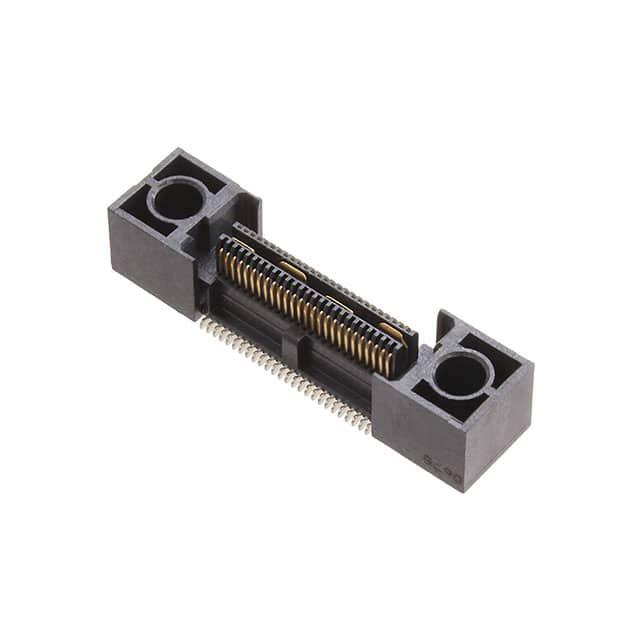

QFS-026-04.25-L-D-A-GP

厂牌: SAMTEC
产品描述: Samtec 0.63mm间距52p双排排母 插座, QFS系列, 直角
供应商型号: UA-QFS-026-04.25-L-D-A-GP
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-026-04.25-L-D-A-GP

QFS-026-04.25-L-D-A-GP概述


    产品简介


    本产品是来自Samtec公司的高性能电子连接器QFS系列,主要应用于工业自动化、通信系统及计算机硬件等领域。QFS系列连接器凭借其卓越的设计与制造工艺,提供了高可靠性与稳定的电气性能,是现代电子产品设计中不可或缺的一部分。

    技术参数


    - 产品型号:QFS-XXX-XX.XX-XX-D-XX-XXX-X-XX
    - 插针数:26, 52, 78, 104, 130(每行)
    - 镀层规格:
    - `-L`:10μ"选择性金镀在接触区,锡铜镀在尾部
    - `-H`:30μ"金镀在接触区,3μ"金镀在尾部
    - `-S`:30μ"选择性金镀在接触区,锡铜镀在尾部
    - `-SL`:10μ"选择性金镀在接触区,锡铜镀在尾部
    - 端子材料:磷青铜
    - 绝缘体材料:液晶聚合物(LCP),颜色为黑色
    - 接触尺寸:0.035英寸至0.055英寸(参见图1)
    - 插拔力:信号0.5磅,地线1磅,电源0.5磅,射频0.5磅
    - 公差范围:0.002英寸(参见表1)

    产品特点和优势


    QFS系列连接器具有以下显著优势:
    - 高可靠性:采用先进的镀金技术确保长期可靠的电接触。
    - 高密度设计:可支持不同数量的插针,适用于多种应用场景。
    - 多样的配置选项:提供多种接触和定位选项,以适应不同用户需求。
    - 卓越的电气性能:低电阻、低串扰,确保信号传输的稳定性和完整性。
    - 兼容性强:能够与其他标准组件轻松集成,便于安装和维护。

    应用案例和使用建议


    应用案例
    QFS系列连接器被广泛应用于各类通信设备和工业控制系统中,如服务器、网络交换机、电信基站等。其高效稳定的电气性能使其成为高端电子产品的首选连接解决方案。
    使用建议
    1. 正确的组装方式:严格按照制造商提供的装配指南进行操作,以确保连接器的最佳性能。
    2. 环境条件考虑:注意工作环境温度、湿度等因素对连接器的影响,避免在极端环境下使用。
    3. 定期维护:定期检查连接器的插拔力和接触电阻,确保其长期稳定性。

    兼容性和支持


    QFS系列连接器与其他标准电子元器件兼容,可以轻松集成到现有的系统中。Samtec公司提供全面的技术支持和售后服务,包括安装指导、故障排查等服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:连接器出现接触不良。
    - 解决方案:检查接触区域是否有污染物或氧化物,必要时重新清洁并涂上导电润滑剂。

    2. 问题:连接器插入力过大。
    - 解决方案:确认插针和插座的尺寸公差符合要求,必要时调整接触压力。

    总结和推荐


    QFS系列连接器以其高可靠性和多功能性在行业内广受好评。无论是对于需要高密度设计的复杂系统还是简单的自动化设备,该产品都能提供出色的电气性能和灵活性。强烈推荐使用QFS系列连接器作为高质量的电子连接解决方案。

QFS-026-04.25-L-D-A-GP参数

参数
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 52pin
接合堆叠高度 10mm,11mm,14mm
触头镀层厚度 250nm
长*宽*高 33.78mm(长度)*8.13mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

QFS-026-04.25-L-D-A-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-026-04.25-L-D-A-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-026-04.25-L-D-A-GP QFS-026-04.25-L-D-A-GP数据手册

QFS-026-04.25-L-D-A-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.5786 ¥ 113.7882
104+ $ 10.8014 ¥ 90.5158
208+ $ 9.8722 ¥ 82.7292
468+ $ 8.0243 ¥ 67.2434
1976+ $ 6.1776 ¥ 51.7685
5356+ $ 5.713 ¥ 47.8753
11596+ $ 5.2849 ¥ 44.2874
库存: 11
起订量: 10 增量: 52
交货地:
最小起订量为:1
合计: ¥ 113.78
