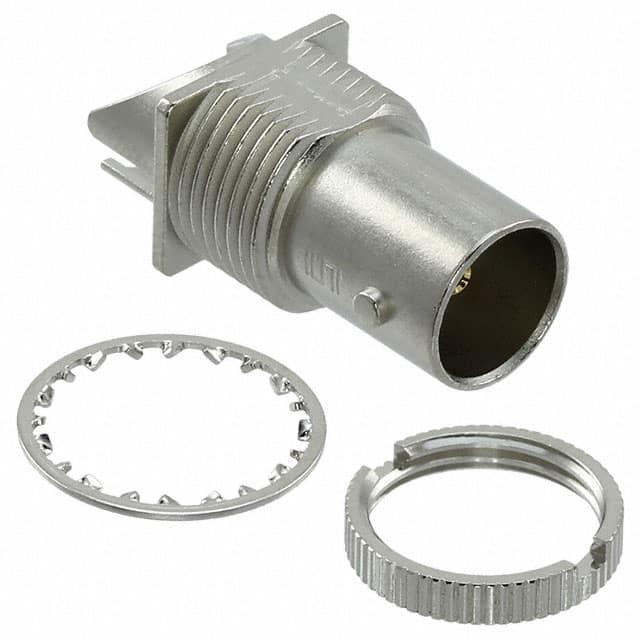

BNC7T-J-P-GN-ST-EM1D

厂牌: SAMTEC
产品描述: Samtec BNC连接器母头 同轴连接器, BNC7T系列, 印刷电路板安装, 75Ω阻抗, 边缘安装端接, 用于同轴电缆线
供应商型号: BNC7T-J-P-GN-ST-EM1D
供应商: Master
标准整包数: 5
SAMTEC 同轴连接器(RF) - 配件 BNC7T-J-P-GN-ST-EM1D

BNC7T-J-P-GN-ST-EM1D概述


    产品简介


    BNC7T-J-P-XX-ST-EM1D边缘安装直式接头
    BNC7T-J-P-XX-ST-EM1D是一款用于同轴电缆连接的应用边缘安装直式BNC接头。其主要功能是在通信、测试仪器和消费电子产品中提供可靠的射频信号传输。这种类型的接头设计主要用于需要高度可靠性和耐用性的场合,例如工业自动化、医疗设备和航空航天等领域。

    技术参数


    - 材料:壳体为ZAMAK 3,螺母和垫圈为黄铜,接触点为铜合金。
    - 尺寸(单位:毫米):
    - 壳体长度:12.89 mm
    - 孔径直径:1.35 mm
    - 螺纹直径:6.80 mm
    - 接触点间距:1.83 mm
    - 面板厚度:最大4.00 mm
    - 连接方式:PCB插孔,边缘安装
    - 镀层选项:
    - HN:重型金/镍镀层
    - MN:中型金/镍镀层
    - GN:金/镍镀层
    - 包装标准:符合CO-HD-WI-3033-M标准
    - RoHS合规:符合RoHS环保标准

    产品特点和优势


    1. 可靠性高:采用ZAMAK 3合金壳体,确保长期使用下的机械强度和稳定性。
    2. 镀层选择多样:根据客户的具体需求选择不同的镀层,以提高接触可靠性。
    3. 适应性强:适用于不同厚度的PCB板安装,满足多种应用场景的需求。
    4. 结构紧凑:尺寸小巧,易于安装和布局设计。

    应用案例和使用建议


    应用案例:
    - 通信系统:用于各种通信设备中的射频信号传输。
    - 医疗设备:在医疗成像设备中作为关键接口部件。
    - 工业自动化:用于工业控制系统的数据传输。
    使用建议:
    - 在安装过程中,确保PCB板厚度不超过4.00 mm,以保证良好的连接性能。
    - 根据不同的使用环境选择合适的镀层,如重型金/镍镀层适合在恶劣环境下使用。
    - 布局时要注意避免其他金属件干扰,确保信号传输的稳定性和可靠性。

    兼容性和支持


    兼容性:
    - 该接头支持与市面上常见的BNC连接器进行互换和兼容。
    支持和服务:
    - SAMTEC公司提供全面的技术支持和售后服务,包括产品安装指导和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查并重新安装,确保螺母紧固到位。 |
    | 信号质量下降 | 检查接触点是否有氧化现象,必要时更换新的接头。 |
    | 安装困难 | 参考技术手册中的安装步骤,确保正确的安装方法。 |

    总结和推荐


    综上所述,BNC7T-J-P-XX-ST-EM1D接头凭借其优异的机械强度、多种镀层选择和广泛的应用场景,成为了一款值得信赖的电子元器件。特别是在工业自动化、医疗设备及航空航天等领域,其表现出色的性能和稳定性使其具有较高的市场竞争力。建议在相关项目中优先选用这款接头。

BNC7T-J-P-GN-ST-EM1D参数

参数
类型 Bayonet Lock,Female Socket,Jack
颜色 -
基体镀层
配件类型 -
安装方式 板安装,焊接安装,边缘安装,隔板安装,面板安装
零件状态 在售
包装方式 散装
