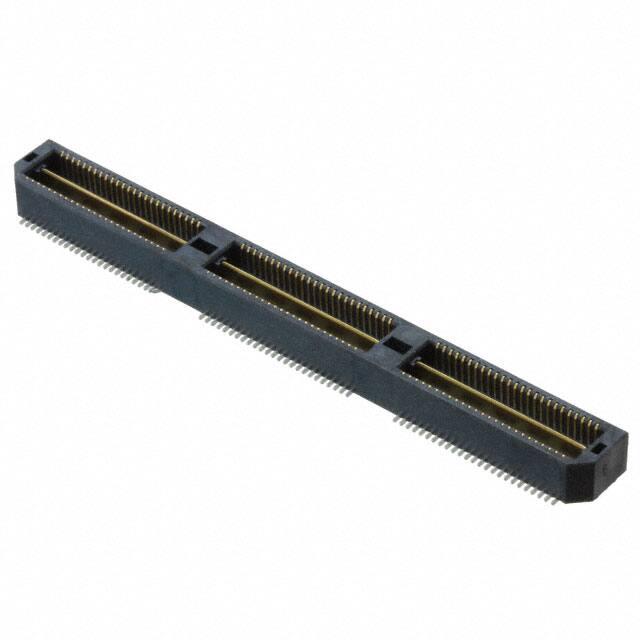

QTS-075-01-L-D-A

厂牌: SAMTEC
产品描述: 焊盘 640μm 2 150pin SMD,P=0.64mm 贴片安装
供应商型号: 200-QTS07501LDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTS-075-01-L-D-A

QTS-075-01-L-D-A概述


    产品简介


    本文档介绍的是由Samtec公司生产的QTS-25-XX-D-XX系列电子元器件。这是一款专为高速信号传输设计的双排高密度终端组装件,适用于各类精密电子设备及通信基础设施。该产品主要功能在于提供高效稳定的信号传输接口,广泛应用于数据中心、服务器、网络通信设备等领域。

    技术参数


    - 引脚规格: 支持多种引脚规格(-01至-06),每个规格对应不同的间距和长度,满足不同应用需求。
    - 间距选择: 提供0.025英寸(0.635毫米)至0.100英寸(2.54毫米)的间距选项。
    - 封装方式: 提供盘装(BLANK)、带状盘装(-TR)和整卷盘装(-FR)等多种封装形式。
    - 镀层规格: 可选择金、银、锡铅合金等不同镀层材质,以适应不同的应用场景和要求。
    - 防插错结构: 支持-01(锁扣机构)、-A(对准销)、-LC(锁定卡子)等多种防插错结构。
    - 材料: 绝缘体采用LCP材料,达到UL94V-0阻燃等级;导体材料为磷青铜。

    产品特点和优势


    QTS-25-XX-D-XX系列双排高密度终端组装件具有以下显著优势:
    - 高密度设计: 最多可容纳24个等距空间,便于实现小型化和紧凑化设计。
    - 卓越的电气性能: 低接触电阻和良好的信号完整性保证了高效的数据传输能力。
    - 灵活的安装方式: 多种引脚规格和封装方式使得安装更加便捷,适合各种应用场景。
    - 可靠的安全性能: 高达6盎司的最小端子保持力和1磅的最小接地平面保持力确保了长时间使用的稳定性。
    - 丰富的可选配置: 提供多种镀层和防插错结构,方便客户根据具体需求进行定制。

    应用案例和使用建议


    该系列产品已被广泛应用于数据中心、服务器和网络通信设备等领域。例如,在数据中心环境中,该终端组装件可以用于连接交换机和路由器,保证高效稳定的数据传输。对于应用中的实际操作,建议选择合适的间距和镀层,确保产品与具体应用环境的最佳匹配。此外,对于需要手动放置的情况,如带锁扣机构的产品,建议避免自动放置以防止损坏。

    兼容性和支持


    QTS-25-XX-D-XX系列产品兼容多种标准封装和连接方式,易于集成到现有系统中。Samtec公司提供了详尽的技术支持文档和客户服务,以确保用户能够顺利地安装和使用这些产品。针对特定应用的需求,公司还可提供定制化的解决方案和技术支持服务。

    常见问题与解决方案


    1. 问题:如何确定正确的引脚规格?
    - 解决方案: 根据具体应用场景的间距要求,选择合适的引脚规格。例如,若需实现紧密布局,可以选择更小的间距规格。

    2. 问题:安装过程中出现接触不良怎么办?
    - 解决方案: 确保安装过程中严格按照说明书操作,检查镀层是否完好,确保连接紧密无误。

    3. 问题:如何处理产品包装中的锁扣机构(-LC)?
    - 解决方案: 锁扣机构不适用于自动放置,建议采用手动安装方法以避免损坏。如果需要自动装配,可选择其他合适的产品型号。

    总结和推荐


    QTS-25-XX-D-XX系列双排高密度终端组装件凭借其高性能、高灵活性和广泛的兼容性,在电子元件市场上具备较强的竞争力。其出色的电气性能和坚固的设计使其成为高速信号传输领域的理想选择。因此,我们强烈推荐这一系列的产品给那些寻求高性能、可靠性以及定制化解决方案的客户。

QTS-075-01-L-D-A参数

参数
针脚数 150pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 640μm
端接 焊盘
排数 2
长度- 堆叠高度 -
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
