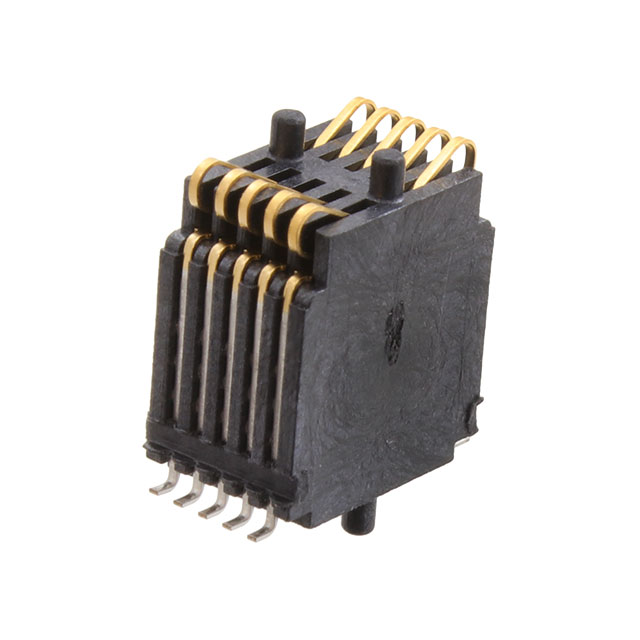

FSI-105-10-L-D-AD

厂牌: SAMTEC
产品描述: Stacking Compression 1mm 2 10pin 10mm 250nm 金 SMD,P=1mm 贴片安装 5.76mm(长度)*10.28mm(高度)
供应商型号: 200-FSI10510LDAD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FSI-105-10-L-D-AD

FSI-105-10-L-D-AD概述

    # 电子元器件产品技术手册:深度解析

    产品简介


    本文介绍的电子元器件是Samtec公司生产的FSI系列接口组件,主要适用于高性能连接器设计。此产品类型为双排接口,具有高可靠性、耐用性强的特点。FSI系列广泛应用于电信、数据通信、工业控制、航空航天等领域,尤其适合需要高密度连接的应用场景。
    主要功能:
    - 高密度接口设计,支持多种排数和行数配置。
    - 支持多种镀层工艺,如金镀层、锡铅镀层和锡镀层,满足不同环境下的使用需求。
    - 可选配锁定夹(LOCKING CLIP),提升装配稳定性。
    应用领域:
    - 数据中心设备
    - 工业自动化设备
    - 医疗设备
    - 军事与航空航天设备

    技术参数


    以下列出了FSI系列的主要技术规格:
    | 参数名称 | 描述及范围 |

    | 接触区域镀层 | 双面金镀层(最小0.000010英寸) |
    | 尾部镀层 | 锡镀层(0.000100至0.000250英寸)、锡铅镀层(0.000200英寸) |
    | 材质 | 绝缘体:LCP,黑色;接触针:铍铜(BeCu);插入件:黄铜 |
    | 排数与行数 | 双排(最多50个位置),每排间距为0.100英寸 |
    | 工作温度 | -40°C 至 +105°C |
    | 阻燃等级 | UL94V-0级别 |

    产品特点和优势


    FSI系列接口组件具备多项独特的技术优势:
    1. 高密度设计:支持多达50个位置,节省空间的同时确保稳定的电气性能。
    2. 多样化镀层选项:提供金镀层、锡镀层和锡铅镀层选择,适应不同的腐蚀环境。
    3. 热稳定性和机械强度:采用高强度材料和精密制造工艺,确保长期运行可靠。
    4. 插拔寿命长:超过1000次插拔测试,满足高频操作需求。
    这些特性使其成为各种苛刻环境下的理想选择,例如需要快速数据传输和高可靠性的工业设备。

    应用案例和使用建议


    应用案例:
    - 在数据中心中,FSI系列被用于高速网络设备的背板连接,支持10Gbps以上的数据传输速率。
    - 在医疗设备中,其高可靠性使其成为关键模块的核心连接组件。
    使用建议:
    - 在极端环境下使用时,建议选择带有金镀层的产品以提高抗腐蚀能力。
    - 对于大规模批量生产,推荐采用Tape & Reel包装形式,便于自动化组装。

    兼容性和支持


    FSI系列接口组件可以与其他主流品牌产品兼容,并支持多种插装方式,包括Pick & Place贴片技术和手动安装。此外,Samtec公司提供了全面的技术支持,包括产品选型指导、样品申请及售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中接触不良 | 确保插头和插座完全对齐 |
    | 接触针出现变形 | 检查并调整插入力 |
    | 连接器无法达到规定的扭矩值 | 更换符合规格的螺纹插入件 |

    总结和推荐


    综上所述,FSI系列接口组件以其高密度、多样化镀层选择、优良的机械和电气性能,成为连接器市场的佼佼者。它非常适合对连接器要求极高的应用场景,如电信、工业自动化和军事设备。对于追求稳定性和可靠性的用户,我们强烈推荐使用Samtec公司的FSI系列产品。
    无论是在设计阶段还是实际应用中,该产品都表现出色,能有效提升整体系统的性能和使用寿命。因此,FSI系列接口组件无疑是您项目的理想选择。

FSI-105-10-L-D-AD参数

参数
接合堆叠高度 -
触头镀层厚度 250nm
类型 Stacking Compression
间距 1mm
排数 2
触头镀层
板上高度 10mm
针脚数 10pin
长*宽*高 5.76mm(长度)*10.28mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 在售
包装方式 管装
