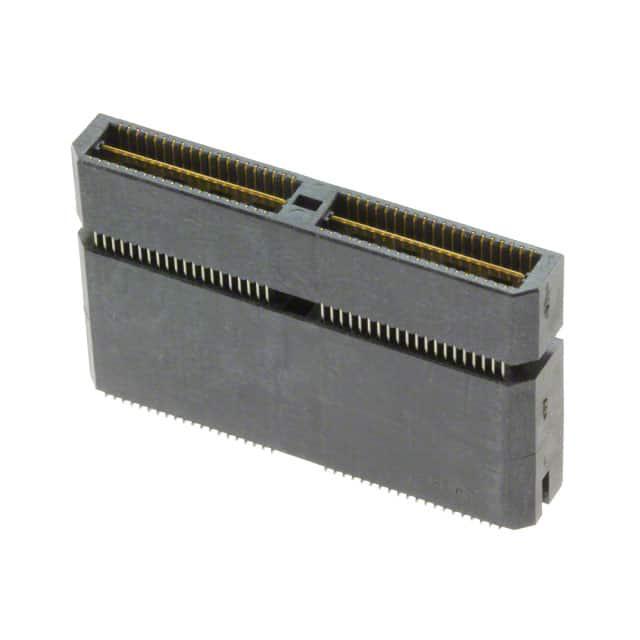

QTE-040-07-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针 线对板连接器, QTE系列, 直角, 表面
供应商型号: QTE-040-07-L-D-A
供应商: Master
标准整包数: 5
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-07-L-D-A

QTE-040-07-L-D-A概述


    产品简介


    本文介绍的产品是QTE-XXX-XX-XXX-D-XXX-X-XX系列的双行高密度终端组装件(High Density Terminal Assembly)。这类终端组装件广泛应用于多种电子设备中,例如通信设备、计算机外围设备和工业控制系统。它们的主要功能在于实现电路之间的高效连接和信号传输。

    技术参数


    根据技术手册,QTE-XXX-XX-XXX-D-XXX-X-XX系列产品具有以下技术规格和性能参数:
    - 引脚数:-020, -040, -060, -080, -100(每行)
    - 包装规格:可选单排或多排包装,每排最多可达40个位置
    - 材料:绝缘体为LCP,UL94V-0阻燃等级;触点为磷青铜
    - 兼容金层:可选3µ"闪镀金、10µ"轻镀金、30µ"重镀金、50µ"电解抛光选择性镀金等
    - 引脚样式:-01到-10多种样式可供选择,长度范围从.1680英寸到1.1510英寸
    - 固定选项:包括对齐销(ALIGNMENT PIN)、锁紧夹(LOCKING CLIP)、导轨(GUIDE POST)、螺丝固定(SCREW DOWN)、摩擦锁(FRICTION LOCK)等多种固定方式
    - 包装:标准托盘包装或带卷包装,托盘包装最多可容纳40个位置,带卷包装最多可容纳60个位置

    产品特点和优势


    1. 高密度设计:提供高达100个位置的连接能力,适用于高密度应用需求。
    2. 多样化固定选项:多种固定方式提高了安装灵活性,适应不同应用场景的需求。
    3. 可靠的电气连接:采用磷青铜作为触点材料,确保了长期稳定的电气连接性能。
    4. 环保材料:UL94V-0等级的LCP材料使得终端组装件具有良好的防火性能。
    5. 多样化的镀金选择:不同的镀金方式满足不同客户的定制化需求。

    应用案例和使用建议


    QTE-XXX-XX-XXX-D-XXX-X-XX系列产品通常用于通信设备、计算机外设、工业控制系统的高密度连接场景。例如,在高速数据传输系统中,使用该终端组装件可以显著提高信号传输的可靠性和稳定性。建议在安装时注意:
    - 确保所有固定装置正确安装,以避免接触不良的问题。
    - 在处理多个位置时,使用托盘包装而不是带卷包装,以减少包装操作中的损坏风险。
    - 对于高密度应用场景,可以考虑增加对齐销和锁紧夹等固定装置以提高结构稳定性。

    兼容性和支持


    - 兼容性:此产品与其他同型号产品具有良好的兼容性,且适用于大多数现有的高密度连接需求。
    - 支持:厂商提供详细的安装指南和技术支持,确保客户能够顺利进行产品的安装和调试。

    常见问题与解决方案


    1. 接触不良:确保所有触点清洁无污渍,并正确安装锁紧夹。
    2. 固定不牢固:检查所有固定装置是否已正确安装,必要时增加锁紧夹或对齐销。
    3. 信号传输不稳定:确保所选引脚样式符合应用要求,避免使用过长或过短的引脚。

    总结和推荐


    QTE-XXX-XX-XXX-D-XXX-X-XX系列双行高密度终端组装件以其高密度设计、多样化固定选项和可靠电气连接等特点,在多种应用场景中表现出色。对于需要高密度连接和稳定信号传输的应用场合,该产品是一个非常不错的选择。强烈推荐使用该系列产品。

QTE-040-07-L-D-A参数

参数
排数 2
触头镀层
板上高度 24.23mm
针脚数 80pin
接合堆叠高度 25mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-040-07-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-07-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-07-L-D-A QTE-040-07-L-D-A数据手册

QTE-040-07-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 15.8595 ¥ 131.8652
25+ $ 15.1946 ¥ 126.3368
50+ $ 12.2748 ¥ 102.0059
100+ $ 10.2714 ¥ 83.7158
250+ $ 8.5666 ¥ 70.1519
500+ $ 7.1424 ¥ 58.4887
1000+ $ 7.1424 ¥ 58.4887
库存: 32
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 659.32
