首页  >  产品百科  >  QSE-040-01-L-D-A-RT1

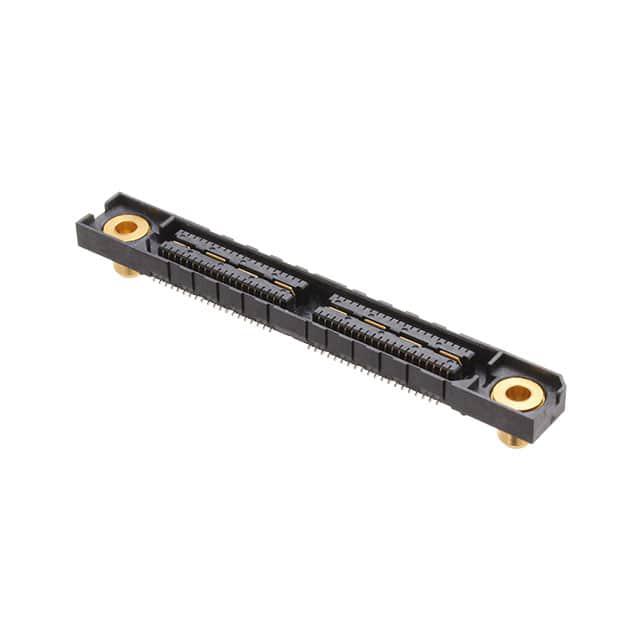

QSE-040-01-L-D-A-RT1

厂牌: SAMTEC
产品描述: Samtec 0.88mm间距80p双排排母 高速地面, QSE系列, 直角, 表面
供应商型号: 200-QSE04001LDART1
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-040-01-L-D-A-RT1

QSE-040-01-L-D-A-RT1概述

    QSE-20-01-D-XX 系列双排高密度插座组装技术手册

    产品简介


    QSE-20-01-D-XX系列是Samtec公司设计的一款双排高密度插座组件,主要用于连接器应用领域。此产品以其独特的设计和卓越的性能在工业控制、通信设备、汽车电子以及医疗设备等领域得到了广泛应用。

    技术参数


    - 插座类型:双排高密度
    - 插座数量:20个
    - 每行位置数:20, 40, 60(可选)
    - 安装方式:直插式
    - 接触材料:磷青铜
    - 绝缘材料:LCP(UL94V-0等级),黑色
    - 工作电压:取决于具体配置
    - 接触电阻:最大10mΩ
    - 耐压强度:1000Vrms
    - 工作温度范围:-40°C 至 +125°C
    - 引脚长度:根据不同选项提供不同长度

    产品特点和优势


    QSE-20-01-D-XX系列具有以下独特功能和优势:
    1. 高密度设计:每行20、40或60个位置,适用于空间有限的应用场合。
    2. 可靠的接触材料:磷青铜确保了良好的导电性和耐用性。
    3. UL认证绝缘材料:LCP材料符合UL94V-0标准,提供了优异的阻燃性能。
    4. 多种选项配置:可根据需求选择不同的镀层(如金、锡铅)和锁紧机制(如摩擦锁定、引导销等),以满足不同应用需求。
    5. 兼容多种包装:提供托盘、带卷式包装等选项,便于生产和组装。

    应用案例和使用建议


    QSE-20-01-D-XX系列常用于以下应用场景:
    1. 工业控制设备:例如传感器连接、信号传输等。
    2. 通信设备:用于路由器、交换机等设备内部的板对板连接。
    3. 汽车电子:用于车载传感器和其他电子组件之间的连接。
    4. 医疗设备:在高精度仪器中作为可靠的数据传输接口。
    使用建议:
    - 在安装时需注意引脚的正确插入方向,避免错误接线。
    - 针对高温或腐蚀性环境,建议选择具有更高防护等级的选项(如金属镀层)。
    - 定期检查连接器的稳固性,确保长期可靠的性能。

    兼容性和支持


    QSE-20-01-D-XX系列与Samtec公司提供的其他电子元器件具有良好的兼容性,且厂商提供全面的技术支持和售后服务,包括装配指南、故障排查和技术文档。

    常见问题与解决方案


    1. 问题:接触电阻过高。
    - 解决方案:检查引脚是否有氧化或损坏,必要时更换引脚。
    2. 问题:无法实现正确的机械锁定。
    - 解决方案:确认所选选项是否正确,并检查相关组件是否安装到位。
    3. 问题:连接松动。
    - 解决方案:检查是否按照正确的步骤安装,如有需要可咨询Samtec技术支持团队。

    总结和推荐


    QSE-20-01-D-XX系列双排高密度插座组件以其出色的性能和灵活的配置选项,在众多行业中得到了广泛应用。其高密度设计、可靠的接触材料和多样化的选项使其成为各类电子产品设计的理想选择。强烈推荐给需要高性能连接解决方案的工程师和设计师。
    如果您有任何疑问或需要进一步的技术支持,欢迎联系Samtec公司获取更多信息。

QSE-040-01-L-D-A-RT1参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 80pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 800μm
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-040-01-L-D-A-RT1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-040-01-L-D-A-RT1数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-040-01-L-D-A-RT1 QSE-040-01-L-D-A-RT1数据手册

QSE-040-01-L-D-A-RT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.892 ¥ 117.3874
10+ $ 12.6576 ¥ 106.9567
25+ $ 12.3336 ¥ 104.2189
117+ $ 10.2816 ¥ 86.8795
273+ $ 8.631 ¥ 72.932
507+ $ 7.6125 ¥ 64.3256
1014+ $ 6.846 ¥ 57.8487
库存: 69
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 117.38
直接购买
加入购物车
