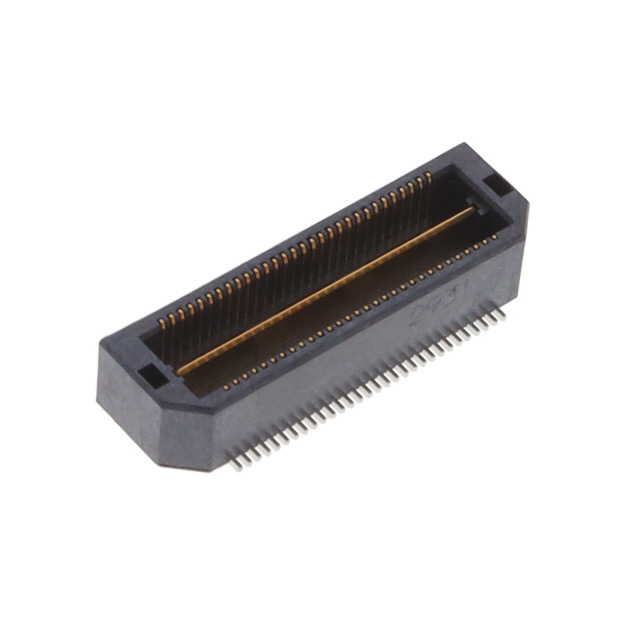

QTH-030-01-C-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针, QTH系列, 直角, 表面
供应商型号: 200-QTH03001CDAKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-01-C-D-A-K-TR

QTH-030-01-C-D-A-K-TR概述


    产品简介


    产品类型:双排高密度终端组件
    主要功能:提供信号传输和接地连接,适用于多种高速和高性能电子设备。
    应用领域:广泛应用于通信、消费电子、工业控制、医疗设备和军事系统等领域。

    技术参数


    - 针数规格:-030, -060, -090, -120, -150(每行)
    - 行间距:标准双行配置
    - 插拔力:最小插入力6盎司(-01至-02)或8盎司(-03至-10);最小保持力1磅
    - 接触材料:磷青铜镀金
    - 绝缘材料:UL94V-0级LCP,黑色
    - 封装方式:托盘、卷带及卷轴包装
    - 接触表面处理:3µ”选择性金接触区,磨砂锡尾部(-F选项);可选10µ”选择性金接触区,磨砂锡尾部(-L选项);30µ”金接触区,3µ”金尾部(-H选项);50µ”选择性金接触区,磨砂锡尾部(-C选项)
    - 适用温度范围:-40°C至+85°C
    - 工作电压:最高50V

    产品特点和优势


    1. 高密度设计:紧凑型双排布局,适合空间受限的应用场合。
    2. 可靠连接:提供多种锁紧机构(如锁定夹片、摩擦锁等),确保稳定连接。
    3. 多样化选项:用户可根据需求选择不同插针长度、电镀类型和包装形式,灵活适应不同场景。
    4. 卓越性能:采用优质磷青铜材料及UL94V-0级阻燃绝缘材料,具备良好的耐久性和可靠性。
    5. 广泛的兼容性:与多种主流插座型号兼容,支持大规模批量生产。

    应用案例和使用建议


    应用案例:
    1. 通信设备:用于高速网络交换机中的背板连接器,提供高效信号传输。
    2. 工业自动化:用于机器人控制器内部模块间的互连,满足恶劣环境下的稳定性要求。
    3. 医疗设备:在便携式超声设备中作为数据接口,确保高精度数据采集和传输。
    使用建议:
    - 在高振动环境中使用时,建议选用锁定夹片(-LC)或摩擦锁(-FL)以增强稳固性。
    - 针对特定环境温度变化较大的情况,建议采用带有防尘罩的产品并优化密封措施。
    - 若需大批量生产,建议使用卷带与卷轴(-TR)包装以提高装配效率。

    兼容性和支持


    - 兼容性:与QSH-D-GP插座兼容,但不支持QSH-D-RA-GP选项。
    - 支持服务:Samtec提供全面的技术支持,包括定制化设计服务、质量保证计划及售后维护。所有产品均符合行业标准并通过严格测试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针变形 | 检查插入工具是否正确,避免过度施力。 |
    | 接触不良 | 确保针脚表面清洁无污垢,必要时重新焊接。 |
    | 包装损坏 | 联系供应商更换破损包装,同时检查运输条件是否合格。 |

    总结和推荐


    综上所述,这款双排高密度终端组件凭借其紧凑设计、高可靠性以及丰富的选项组合,在各类高要求电子设备中表现出色。对于需要高性能连接解决方案的设计工程师而言,这是一款值得信赖的产品。因此,我强烈推荐在相关项目中优先考虑使用此产品。
    推荐指数:★★★★★(满分五星)

QTH-030-01-C-D-A-K-TR参数

参数
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 60pin
接合堆叠高度 5mm
触头镀层厚度 1.27μm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-030-01-C-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-01-C-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-030-01-C-D-A-K-TR QTH-030-01-C-D-A-K-TR数据手册

QTH-030-01-C-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.732 ¥ 132.9354
10+ $ 14.3424 ¥ 121.1933
25+ $ 13.9752 ¥ 118.0904
50+ $ 13.2948 ¥ 112.3411
100+ $ 11.3616 ¥ 96.0055
250+ $ 9.4185 ¥ 79.5863
425+ $ 9.4185 ¥ 79.5863
850+ $ 8.043 ¥ 67.9634
库存: 346
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 132.93
