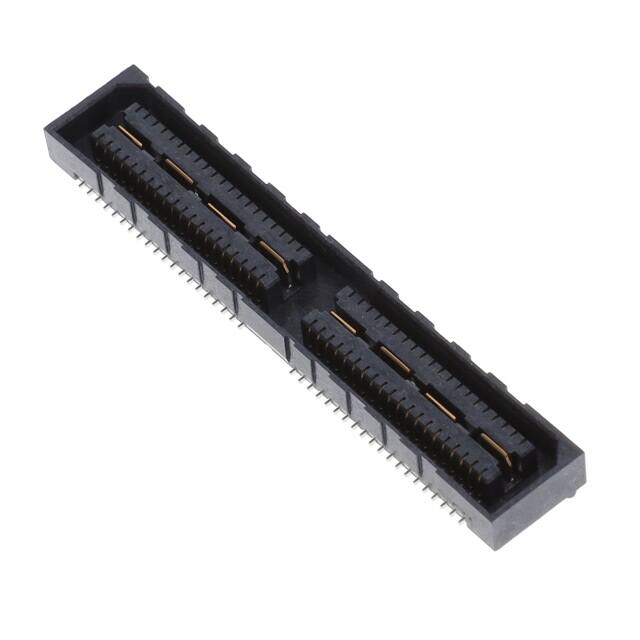

QSE-040-01-L-D-A-TR

厂牌: SAMTEC
产品描述: 焊盘 800μm 2 80pin SMD,P=0.8mm 贴片安装 41.27mm(长度)*7.49mm(高度)
供应商型号: 612-QSE-040-01-L-D-A-TR-ND
供应商: Digi-Key
标准整包数: 475
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSE-040-01-L-D-A-TR

QSE-040-01-L-D-A-TR概述

    QSE-XXX-01-XXX-D-XXX-XX-X-XX 高性能双排高密度插座技术手册

    1. 产品简介


    QSE-XXX-01-XXX-D-XXX-XX-X-XX 是一款高性能的双排高密度插座,主要用于各种高性能电子设备中,如通信设备、计算机系统、服务器及医疗设备。该产品具有极高的接触可靠性及长期稳定性,可广泛应用于多种高要求的应用场景中。

    2. 技术参数


    - 接触数:-020, -040, -060,-080, -100(每行)
    - 行规格:-D 双排
    - 插头规格:-01: 0.1280英寸 [3.251毫米]
    - 镀层规格:
    - -F:3μ"选择性金接触区,铜锡合金焊尾
    - -L:10μ"选择性金接触区,铜锡合金焊尾
    - -H:30μ"金接触区,3μ"金焊尾
    - -C:50μ"电解抛光选择性金接触区,铜锡合金焊尾
    - -STL:30μ"选择性金接触区,90/10(±5%)铅锡合金焊尾
    - -FTL:3μ"选择性金接触区,90/10(±5%)铅锡合金焊尾
    - -LTL:10μ"选择性金接触区,90/10(±5%)铅锡合金焊尾
    - -S:30μ"选择性金接触区,铜锡合金焊尾
    - 材料:绝缘体采用LCP材料,UL94V-0阻燃等级,颜色为黑色;接触针采用磷青铜材料;接地板采用磷青铜材料
    - 包装选项:空位(默认),-TR:带式包装(最大60个位置),-FR:全卷带式包装(最大60个位置)

    3. 产品特点和优势


    - 高接触可靠性:该插座设计了多个锁定机制,确保在高振动环境下依然能保持稳定可靠的连接。
    - 多功能性:支持多种接触点数量及镀层规格,以满足不同应用场景的需求。
    - 高密度:通过优化设计,实现了双排高密度布局,适合空间紧凑的设计需求。
    - 耐用性强:采用高品质材料和先进的制造工艺,保证长期使用下仍能保持良好的电气性能。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:在通信设备中用于连接高频信号,保证信号传输的稳定性和可靠性。
    - 计算机系统:用于主板与内存条之间的高速连接,提高数据传输速度。
    - 医疗设备:在医疗设备中用于连接关键传感器,确保精确的数据采集。
    使用建议:
    - 在高振动环境中使用时,应考虑额外的固定措施,以增强连接的稳定性。
    - 根据不同的应用需求选择合适的接触点数量和镀层规格,以实现最佳性能。

    5. 兼容性和支持


    - 兼容性:该产品与多种电子设备和组件兼容,适用于标准的装配流程。
    - 技术支持:SAMTEC提供全面的技术支持服务,包括设计咨询、故障排查及产品维护。

    6. 常见问题与解决方案


    - 问题1:插入力过大导致接触不良
    - 解决方案:检查是否正确选择了锁紧装置和合适的接触点数量。

    - 问题2:镀层氧化影响导电性能
    - 解决方案:定期清洁和维护,确保接触面干净。

    7. 总结和推荐


    综上所述,QSE-XXX-01-XXX-D-XXX-XX-X-XX是一款高性能、高可靠性的双排高密度插座,特别适用于需要高精度和稳定性的重要应用场景。我们强烈推荐此产品用于需要高密度、高可靠性的电子系统中。

QSE-040-01-L-D-A-TR参数

参数
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 80pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
