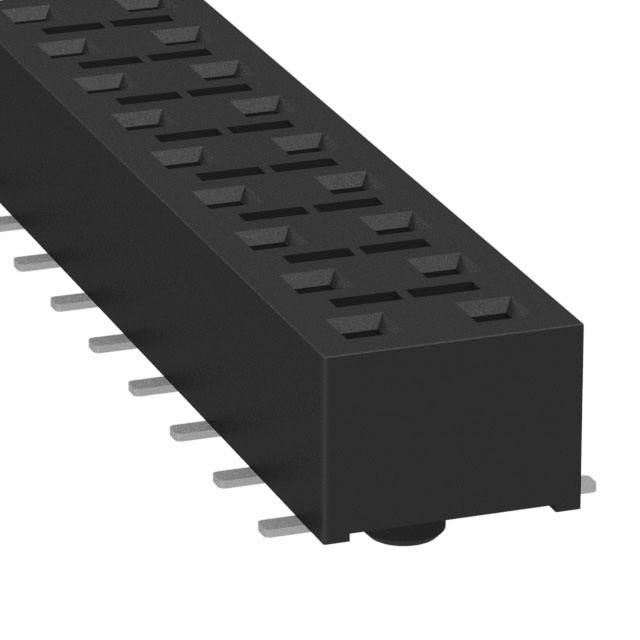

HLE-110-02-F-DV-BE-A-K-TR

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 20pin 4.1A 76nm 金 黑色 SMD,P=2.54mm 贴片安装 25.4mm(长度)*6.6mm(高度)
供应商型号: Q-HLE-110-02-F-DV-BE-A-K-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-110-02-F-DV-BE-A-K-TR

HLE-110-02-F-DV-BE-A-K-TR概述

    HLE Series Electronic Connector Technical Manual

    1. 产品简介


    HLE系列是Samtec公司设计的一种高可靠性插拔连接器,适用于多种电子设备中的信号传输。该系列连接器具备多种规格和选项,支持通过锁紧夹(Locking Clip)或底端进入(Bottom Entry)等多种方式安装,主要应用于计算机、通信设备、医疗设备和工业自动化等领域。

    2. 技术参数


    - 插针数量:02至50个插针
    - 绝缘材料:黑色液晶聚合物
    - 接触材料:铍铜(BeCu)
    - 镀层:金或锡覆盖50 µ”(1.27 µm)镍
    - 电流承载能力:每个插针4.1安培(两根导线供电时)
    - 电压等级:400伏交流电
    - 工作温度范围:-55°C至+125°C
    - 插入深度:0.070英寸至0.135英寸,通孔或0.102英寸最小加板厚(用于底端进入)
    - RoHS合规性:符合
    - 加工:无铅焊接
    - 表面贴装引脚共面度:最多0.004英寸(0.10毫米)(02-20个插针),最多0.006英寸(0.15毫米)(21-50个插针)

    3. 产品特点和优势


    HLE系列连接器具备高可靠性,具有广泛的电流承载能力和高电压耐受能力。通过采用黑色液晶聚合物作为绝缘材料,确保了产品的耐用性和稳定性。同时,多种安装选项如锁紧夹、底端进入等使得该连接器在不同应用场合下都能够可靠地工作。这些特点使其在市场上具有较高的竞争力和广泛应用前景。

    4. 应用案例和使用建议


    HLE系列连接器常用于计算机和服务器内部的高速信号传输、工业控制系统的传感器连接以及医疗设备的数据传输。例如,在数据中心中,这些连接器可以实现高速、低延迟的数据传输,提高系统的整体性能。在使用过程中,用户应注意保持正确的插拔力度,避免过大的力导致连接器损坏。另外,定期检查连接器是否有物理损伤或者氧化现象,及时进行清洁或更换。

    5. 兼容性和支持


    HLE系列连接器与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等系列连接器兼容。厂商提供了详细的文档和支持服务,包括完整的规格说明和推荐的PCB布局指南。用户可以通过Samtec官网获取更多信息和支持。

    6. 常见问题与解决方案


    - 问题1:连接器无法完全插入
    - 解决办法:检查插头和插座是否匹配正确,确认插针和插孔未被物理损伤或弯曲。
    - 问题2:连接器接触不良
    - 解决办法:确保接触部位干净无氧化,可以使用专用清洁工具进行清理。
    - 问题3:连接器寿命短
    - 解决办法:检查操作环境中是否存在腐蚀性气体或液体,必要时更换更耐腐蚀的材料。

    7. 总结和推荐


    总体而言,HLE系列连接器是一款性能稳定、兼容性强且易于安装的产品。它在多个应用领域都有出色的表现,特别是在需要高速、高可靠性信号传输的场景下。因此,我强烈推荐该产品给需要高性能连接解决方案的客户。

HLE-110-02-F-DV-BE-A-K-TR参数

参数
颜色 黑色
针脚数 20pin
触头镀层 - 配接
类型 Bottom Entry,Push-Pull,Receptacle
额定电流 4.1A
排数 2
间距-配接 2.54mm
触头镀层厚度 - 配接 76nm
防护等级 -
长*宽*高 25.4mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
