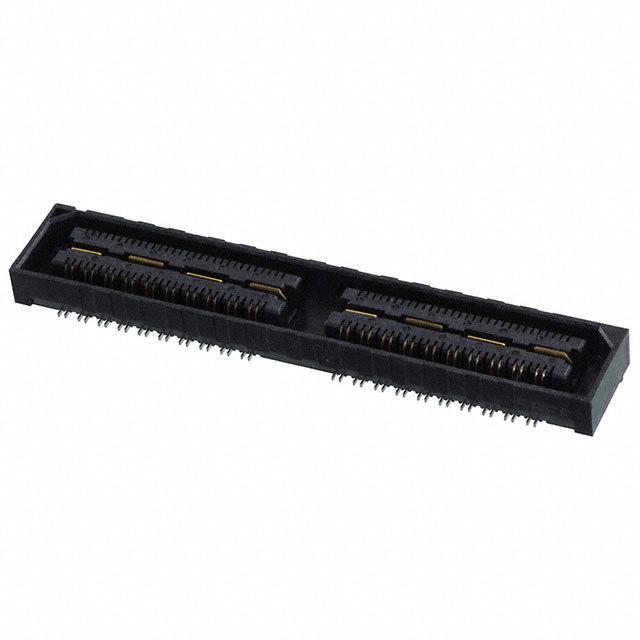

QSH-040-01-L-D-DP-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距80p双排排母 板对板, QSH系列, 直角, 表面
供应商型号: SR-QSH-040-01-L-D-DP-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSH-040-01-L-D-DP-A

QSH-040-01-L-D-DP-A概述

    电子元器件产品技术手册

    产品简介


    本产品为高速差分对插拔式插座组件,适用于多种高性能连接需求。主要应用于计算机、服务器、通信设备、医疗设备以及工业自动化等领域,具备卓越的数据传输能力和长期稳定性。

    技术参数


    | 参数名称 | 规格 |

    | 接触材料 | 磷青铜(镀金或镀银) |
    | 绝缘材料 | 黑色LCP,阻燃等级UL94VO |
    | 插拔次数 | ≥100次 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥5000MΩ |
    | 最大电流 | 2A |
    | 插座引脚数 | 20至100个 |
    | 行间距 | 1.50mm |
    | 插座形式 | 差分对型 |
    | 导电涂层 | 3μ”镀金、10μ”镀金、30μ”镀金|

    产品特点和优势


    本产品具有以下独特功能和优势:
    1. 高速差分信号传输:提供稳定可靠的数据传输能力,适用于高频和高速信号的处理。
    2. 多种接触材料选择:根据应用需求,可选用不同镀层材料以提高耐久性和可靠性。
    3. 可靠的机械设计:多次插拔后仍保持稳定的接触性能,延长产品寿命。
    4. 阻燃材料:采用阻燃材料制作绝缘部分,提高安全性。
    5. 多种包装选项:支持托盘和卷带包装,方便生产和安装。
    6. 精密加工工艺:确保每个部件的尺寸精度,从而提升整体质量。

    应用案例和使用建议


    本产品广泛应用于各类电子设备的高速信号连接,例如:
    - 计算机服务器:通过高速差分对插拔式插座实现高速数据传输。
    - 通信设备:支持电信级设备的信号传输要求。
    - 医疗设备:高可靠性保证患者生命安全。
    - 工业自动化:在恶劣环境中提供稳定的数据连接。
    使用建议:
    1. 在安装过程中应注意防护静电,避免损坏插座。
    2. 为了防止短路,应正确接线,避免信号混乱。
    3. 定期检查插拔位置的清洁情况,避免灰尘堆积影响性能。
    4. 调整合适的安装压力,确保接触良好但不过度磨损。

    兼容性和支持


    本产品与大多数常见的PCB板兼容。SAMTEC公司提供技术支持和售后服务,包括产品咨询、维修和替换服务。有关更多细节,请联系SAMTEC客户服务部门。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决办法:检查接触表面是否干净无损,必要时更换新的插座。

    2. 问题:无法正常插拔
    - 解决办法:确认插座与插头匹配,重新对齐插拔位置。

    3. 问题:外观变形
    - 解决办法:检查安装压力是否过大,按照推荐的压力范围进行操作。

    总结和推荐


    综上所述,这款高速差分对插拔式插座组件是一款高品质、多功能且可靠的产品,适用于多种严苛的工业应用场景。强烈推荐在需要高速、高效且可靠的连接解决方案时使用此产品。

QSH-040-01-L-D-DP-A参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 80pin
类型 Differential Pair Array,Female
颜色 黑色
触头类型 -
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-040-01-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-040-01-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSH-040-01-L-D-DP-A QSH-040-01-L-D-DP-A数据手册

QSH-040-01-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
64+ $ 12.8375 ¥ 109.5039
128+ $ 9.95 ¥ 84.8735
192+ $ 8.9875 ¥ 76.6634
448+ $ 7.0625 ¥ 60.2431
2432+ $ 5.1375 ¥ 43.8229
6592+ $ 4.75 ¥ 40.5175
14208+ $ 4.4 ¥ 37.532
库存: 192
起订量: 64 增量: 1
交货地:
最小起订量为:64
合计: ¥ 7008.24
直接购买
加入购物车
