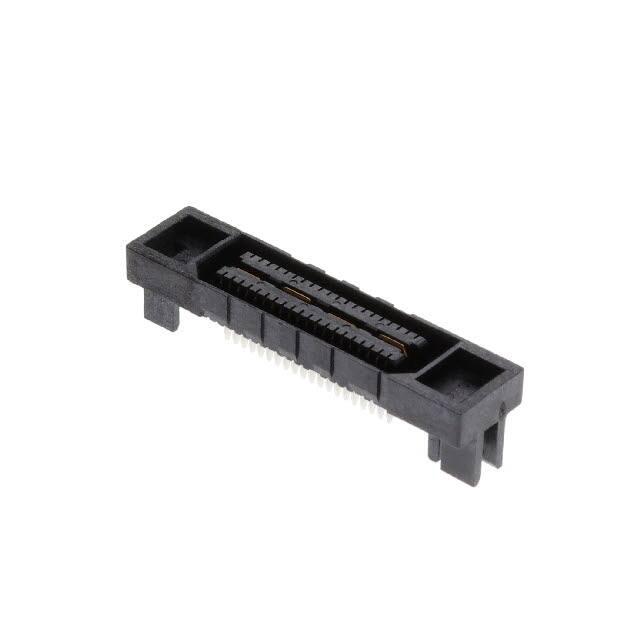

QSE-020-01-L-D-EM2

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排母 插座, QSE系列, 直角
供应商型号: 200-QSE02001LDEM2
供应商: Mouser
标准整包数: 1

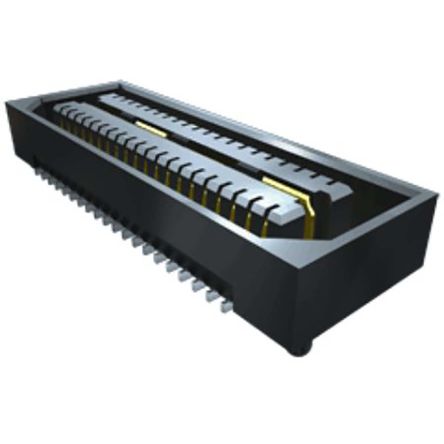

SAMTEC 矩形连接器 - 外壳 QSE-020-01-L-D-EM2

QSE-020-01-L-D-EM2概述

    QSE 系列高密度高速连接器技术手册

    产品简介


    QSE系列是一种高密度、高速的电源与信号插座连接器,适用于板对板及电缆对接的应用场景。QSE系列连接器设计独特,采用集成金属平面结构,可实现大电流传输,并具有优异的高频信号传输性能。适用于工业控制、通信设备、服务器等领域。

    技术参数


    - 引脚排列:
    - QSE–020, QSE–040, QSE–060: 每行20个引脚,总计每排40个引脚(单端)
    - QSE–014, QSE–028, QSE–042: 每行14对引脚,总计每排14对(差分对)
    - 引脚间距: 0.80 mm (.0315")
    - 工作电压: 225 VAC(5 mm堆叠高度)
    - 最大工作温度: -55 °C 至 +125 °C
    - 电镀: Au 或 Sn 覆盖 50 µ" (1.27 µm) Ni
    - 电流承载能力:
    - 接触点:每针2 A(两根针供电)
    - 地线平面:每地线平面23 A(一个地线平面供电)
    - 最大循环次数: 100次
    - 符合RoHS标准: 是
    - 铅-Free焊接: 是

    产品特点和优势


    QSE系列连接器具备多种独特功能:
    - 高效集成金属平面: 专为大电流传输设计,确保可靠的电力供应。
    - 高密度引脚排列: 小巧体积内实现大量信号传输。
    - 高性能绝缘材料: 使用液晶聚合物作为绝缘材料,提高耐热性和电气性能。
    - 多样的安装选项: 支持不同的引脚样式、导轨和固定装置,便于各种应用场景。
    - 长寿命: 可承受高达100次插拔循环,适用于频繁操作的场合。

    应用案例和使用建议


    QSE系列连接器广泛应用于各类高要求的工业环境中,如工业控制系统、通信设备和服务器等。在工业控制系统中,它可以用于板对板之间的数据传输和电力供应。例如,在数据中心服务器机架中,可以利用该连接器实现快速且可靠的数据传输和电力分配。
    使用建议:
    - 在安装过程中,务必确保连接器的对准,以避免误配。
    - 定期检查连接器的状态,及时更换损坏部件,以保持系统稳定运行。
    - 针对高温和高振动环境,选择合适的防震措施,保护连接器不受损害。

    兼容性和支持


    - 兼容组件: QSE系列与Samtec的QTE系列板对板连接器以及EQCD、EQDP系列电缆连接器兼容。
    - 定制支持: 需要特定客户要求的产品,须经过Samtec审核并在专用图纸上确认。

    常见问题与解决方案


    - 问题: 连接器无法正常锁定。
    - 解决方法: 检查是否有异物阻碍,并重新插拔连接器。
    - 问题: 插拔次数减少。
    - 解决方法: 更换磨损严重的连接器。
    - 问题: 电流承载能力不足。
    - 解决方法: 选择对应型号并确保正确的安装方式。

    总结和推荐


    QSE系列连接器以其高密度、高可靠性、宽温度范围等特点,在多个关键应用中表现出色。尤其适合需要高效能数据传输和电力供应的场合。鉴于其卓越的性能和广泛的适用性,强烈推荐在相关项目中使用此款连接器。
    总之,QSE系列连接器不仅提供了出色的技术参数,还具备多种实用功能和良好的兼容性,是实现高性能工业应用的理想选择。

QSE-020-01-L-D-EM2参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 40pin
类型 Center Strip Contacts,Receptacle
颜色 -
触头类型 -
长*宽*高 31.18mm(长度)*7.95mm(高度)
安装方式 板安装,边缘安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-020-01-L-D-EM2厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-020-01-L-D-EM2数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSE-020-01-L-D-EM2 QSE-020-01-L-D-EM2数据手册

QSE-020-01-L-D-EM2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.763 ¥ 74.0474
10+ $ 7.942 ¥ 67.1099
25+ $ 7.4628 ¥ 63.0607
88+ $ 7.02 ¥ 59.319
264+ $ 5.7435 ¥ 48.5326
528+ $ 4.8615 ¥ 41.0797
1012+ $ 4.074 ¥ 34.4253
2024+ $ 3.3495 ¥ 28.3033
库存: 57
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 74.04
