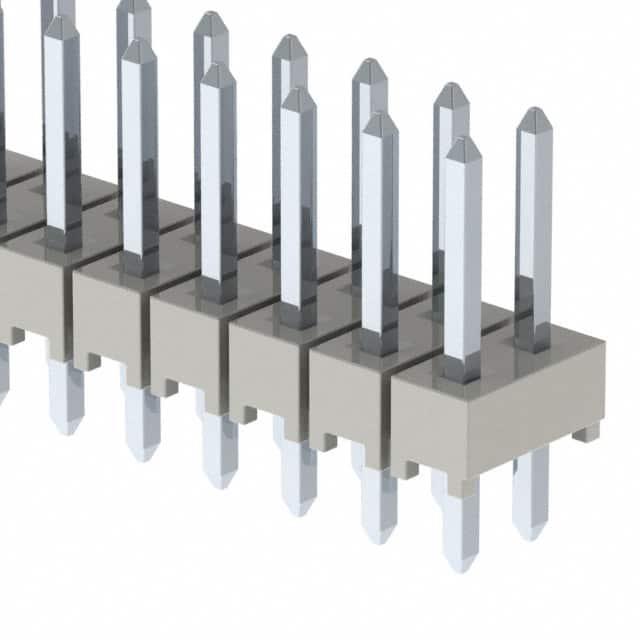

HTSW-117-07-T-D

厂牌: SAMTEC
产品描述: 34pin 2.54mm 2 2.54mm Header,Push-Pull 6.3A 锡 通孔安装 43.18mm(长度)*5.02mm(高度)
供应商型号: HTSW-117-07-T-D
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-117-07-T-D

HTSW-117-07-T-D概述


    产品简介


    产品类型
    本系列电子元器件为TSW和HTSW连接器。TSW是标准型连接器,而HTSW则是高耐温版本。这些连接器用于将电缆与印刷电路板(PCB)相连接。
    主要功能
    TSW和HTSW系列连接器主要用于通过提供可靠的电连接来实现电子设备之间的信号传输。它们适用于各种工业应用、通信设备和消费电子产品中。
    应用领域
    这些连接器广泛应用于电信设备、计算机网络、工业自动化系统、医疗设备以及其他需要高可靠性连接的应用场合。

    技术参数


    基本参数
    - 插针间距:0.100英寸 (2.54毫米)
    - 电流等级:不同类型的配接件有不同的电流等级,最高可达6.3安培
    - 电压等级:550V AC (与SSW配接) 至400V AC (与CES配接)
    材料与机械参数
    - 绝缘材料:TSW采用黑玻璃填充聚酯,HTSW则使用自然液晶聚合物
    - 终端材料:磷青铜
    - 镀层选项:金 (Au) 或 锡 (Sn) 覆盖50微英寸镍 (Ni)
    - 操作温度范围:金镀层为-55°C至+125°C,锡镀层为-55°C至+105°C
    认证与合规
    - RoHS (欧盟限制有害物质指令) 符合
    - 铅-Free 焊接:HTSW为是,TSW为否

    产品特点和优势


    TSW和HTSW连接器的独特之处在于其设计的灵活性和耐用性。这些连接器能够承受广泛的电流和电压,且具有优异的耐温性能,这使得它们在恶劣环境中仍然保持稳定的性能。此外,TSW和HTSW提供了多种安装方式和不同的行数配置,可以满足不同的应用需求。

    应用案例和使用建议


    应用案例
    - 工业自动化:在机器视觉系统中,TSW连接器用于传感器与控制板之间的连接。
    - 医疗设备:HTSW连接器由于其耐高温特性,常被用于医学成像设备中。
    使用建议
    - 在选择连接器时,根据具体应用要求选择合适的插针间距、行数及镀层类型。
    - 注意连接器的环境温度限制,确保工作温度在允许范围内。

    兼容性和支持


    TSW和HTSW系列与多种其他Samtec连接器兼容,如SSW, SSQ, SSM, ESW, ESQ等。用户可以通过官方网站获取详细的技术支持和维修服务信息。

    常见问题与解决方案


    1. 如何确保正确的电流额定值?
    - 根据应用的具体要求,选择具有适当电流额定值的连接器。
    2. 遇到焊接问题怎么办?
    - 确保使用的焊接工艺符合制造商的建议。对于TSW连接器,需要使用波峰焊工艺。
    3. 如何处理过度弯曲的情况?
    - 避免过度弯曲连接器引脚,以防止损坏。正确的引脚布局和保护措施可以帮助减少此类问题的发生。

    总结和推荐


    总的来说,TSW和HTSW系列连接器凭借其出色的性能和广泛的应用范围,在工业和高科技领域拥有较高的市场竞争力。对于需要高可靠性的应用来说,推荐选用TSW和HTSW连接器。然而,在选择时仍需考虑具体的应用需求和环境条件。

HTSW-117-07-T-D参数

参数
针脚数 34pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 Header,Push-Pull
触头镀层 - 配接
额定电流 6.3A
防护等级 -
颜色 -
触头镀层厚度 - 配接 -
长*宽*高 43.18mm(长度)*5.02mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装
