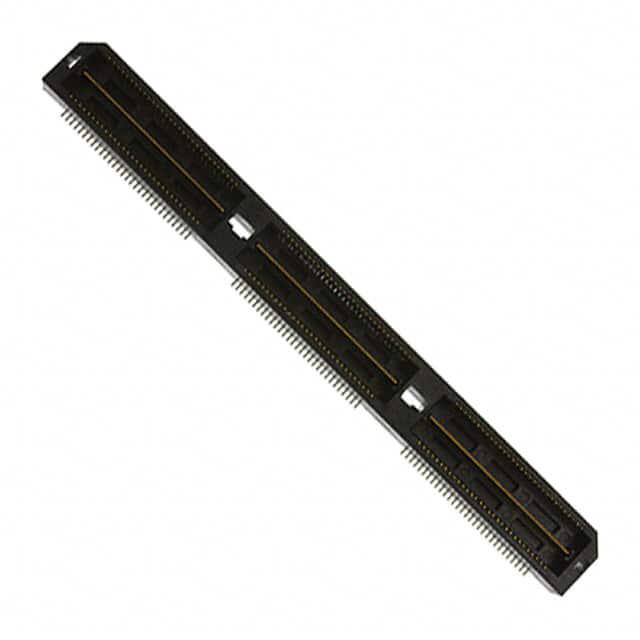

QTH-090-01-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: 2856195
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-01-F-D-A

QTH-090-01-F-D-A概述

    电子元器件产品技术手册:双排高密度终端组件
    本文档介绍了Samtec公司的双排高密度终端组件(QTH-XXX-XX-X-D-XXX-XX-X-XX),这是一款用于复杂电子系统中的高性能连接器。本手册提供了产品介绍、技术参数、产品特点、应用案例、兼容性和常见问题解答,以帮助用户全面了解该产品的性能及应用范围。

    1. 产品简介


    类型: 双排高密度终端组件
    主要功能: 高速信号传输、接地连接、电源分配
    应用领域: 计算机、服务器、通信设备、医疗仪器、航空航天等

    2. 技术参数


    | 参数 | 描述 |

    | 针数规格 | -030, -060, -090, -120, -150 (每行) |
    | 封装选项 | -D: 双层, -TR: 带状和卷带包装 (最大-090针), -GP: 导向柱 (仅限-01和-02) |
    | 铅风格 | -01 到 -10 (参见表6第3页) |
    | 拉伸规格 | 最小拔出力: -01和-02为6盎司,-03至-10为8盎司 |
    | 材料 | 绝缘体: LCP UL94V-0, 黑色; 端子和接地平面: 磷青铜 |
    | 接触面积镀层 | -F: 3微英寸选择性金,在接触区; 纯锡在尾部 (参见注7) |
    | 工作温度范围 | -40°C至+85°C |
    | 电气特性 | - 最大信号或接地针的最大变化: ±0.020英寸 (0.51毫米) |
    | 封装规格 | 轨道包装: 标准; 卷带包装: 按照Samtec包装效率标准(SPES) (详见www.samtec.com) |

    3. 产品特点和优势


    - 高速信号传输: 可支持高达15.24毫米的针距,适用于高速信号传输。
    - 卓越的接地连接: 提供多种接地和信号针规格,确保系统稳定运行。
    - 多种封装选项: 提供导轨包装、带状和卷带包装,适合不同应用场景。
    - 多功能安装选项: 可选导柱和摩擦锁设计,确保安装的可靠性和准确性。
    - 多样化插销风格: 提供多种插销长度选择,以满足不同应用需求。
    - 高性能材料: 使用高性能LCP和磷青铜材料,保证长期稳定性能。

    4. 应用案例和使用建议


    - 计算机和服务器: 由于其高速信号传输能力,非常适合用于主板和扩展卡之间的连接。
    - 通信设备: 在路由器和交换机中提供可靠的电源和信号连接。
    - 医疗仪器: 提供稳定的连接以支持精密医疗设备的信号和电源传输。
    - 航空航天: 其可靠性高,能够适应极端工作环境,适用于飞机和其他飞行器。
    使用建议:
    - 在应用前请仔细检查产品规格和要求,确保与系统匹配。
    - 对于复杂电路板的设计,建议使用导向柱以提高装配精度。
    - 请按照制造商提供的安装指南进行安装,避免错误操作导致损坏。

    5. 兼容性和支持


    - 兼容性: 与QSH-D-GP (但不与QSH-D-RA-GP) 兼容,具体细节可参考相关技术文档。
    - 支持: Samtec公司提供技术支持和售后保障服务,确保客户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题: 安装时如何确保接地连接的稳定性?
    解决方案: 选择合适的接地针规格,并确保安装过程中接地针与接地点紧密接触。如需更详细的指导,请联系Samtec技术支持。
    - 问题: 如何避免拔出力不足的问题?
    解决方案: 在选择铅风格时,确保其符合最小拔出力的要求。如需更多信息,请参考技术手册中的电气特性部分。

    7. 总结和推荐


    总体而言,Samtec公司的双排高密度终端组件(QTH-XXX-XX-X-D-XXX-XX-X-XX)是一款性能卓越、适用广泛的连接器。它凭借其出色的电气特性、可靠的设计和多样的封装选项,在各类高要求应用中表现出色。因此,我们强烈推荐在您的项目中使用这款产品,特别是在需要高速信号传输和强大接地连接的应用场景中。

QTH-090-01-F-D-A参数

参数
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 180pin
接合堆叠高度 5mm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
