首页  >  产品百科  >  HLE-103-02-L-DV-BE-LC-K

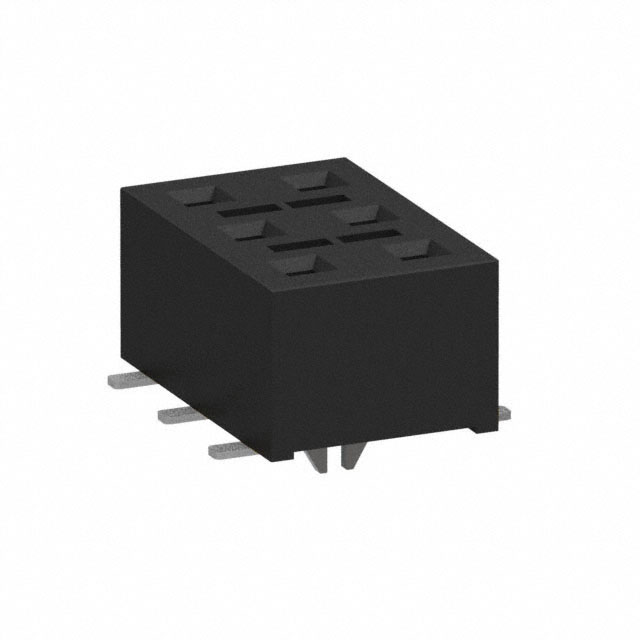

HLE-103-02-L-DV-BE-LC-K

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 6pin 4.1A 250nm 金 黑色 SMD,P=2.54mm 贴片安装 7.62mm(长度)*6.6mm(高度)
供应商型号: Q-HLE-103-02-L-DV-BE-LC-K
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-103-02-L-DV-BE-LC-K

HLE-103-02-L-DV-BE-LC-K概述

    电子元器件产品技术手册解读:HLE系列连接器

    1. 产品简介


    HLE系列连接器是一种设计用于高性能电子系统的连接器。它具备多种型号,如HLE–116–02–L–DV–K、HLE–110–02–L–DV、HLE–130–02–F–DV等,可广泛应用于通信、工业自动化、医疗设备等领域。这些连接器以其卓越的可靠性和成本效益,在多个行业中享有盛誉。

    2. 技术参数


    - 针数范围:每行最多50个针
    - 间距:2.54mm(0.100英寸)
    - 长度:3.86mm(0.152英寸)到7.11mm(0.280英寸)
    - 直径:3.05mm(0.120英寸)到7.62mm(0.300英寸)
    - 镀层选项:Au(金)、Sn(锡)和Au(金)镀层,镀层厚度为50μ"(1.27μm)Ni(镍)
    - 电流承载能力:每针4.1A(2针通电)
    - 电压等级:400VAC
    - 工作温度范围:-55°C至+125°C
    - 插入深度:0.70英寸(1.78mm)到1.35英寸(3.43mm),通过式;或者0.102英寸(2.59mm)最小加上板厚,底部进入
    - 环保合规:RoHS符合

    3. 产品特点和优势


    - 高可靠性:采用黑液晶聚合物绝缘材料和铍铜(BeCu)接触材料,保证长期稳定运行。
    - 低成本:相比其他同类产品具有更高的性价比,特别是在大批量应用中。
    - 多样化配置:提供多种尺寸、样式和选项,可根据客户需求进行定制化。
    - 易于安装:适用于贴片式和通孔式安装,简化组装流程。

    4. 应用案例和使用建议


    HLE系列连接器适用于广泛的场景,例如:
    - 通信系统:在路由器、交换机和光纤收发器等设备中,确保高速数据传输的可靠性。
    - 工业自动化:在机器人、传感器和控制面板中,提供稳定的电源和信号连接。
    - 医疗设备:用于心电图机、监护仪等医疗设备,确保设备的稳定运行。
    使用建议:
    - PCB布局:参考制造商提供的推荐PCB布局,以实现最佳性能。
    - 连接顺序:按顺序插入连接器,避免错位导致的接触不良。

    5. 兼容性和支持


    HLE系列连接器支持多种尾部选项,如底部进入(Bottom Entry)、通过式(Pass-through Entry)等。此外,该产品与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等连接器兼容。供应商提供了详尽的技术支持文档,并可通过其官网获取相关信息。

    6. 常见问题与解决方案


    - 问题1:如何正确安装?
    - 解决方案:遵循制造商提供的安装指南,确保连接器正确插入,并使用适当的工具。

    - 问题2:连接器出现过热现象怎么办?
    - 解决方案:检查连接是否牢固,必要时更换新的连接器,并确保散热设计合理。

    7. 总结和推荐


    HLE系列连接器凭借其高可靠性、低成本和多功能性,成为众多应用领域的理想选择。它在通信、工业自动化和医疗设备等领域表现优异,能够满足各种复杂的连接需求。我们强烈推荐这一系列产品用于需要高度可靠和高效连接的应用场景。

HLE-103-02-L-DV-BE-LC-K参数

参数
间距-配接 2.54mm
额定电流 4.1A
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
排数 2
类型 Bottom Entry,Push-Pull,Receptacle
针脚数 6pin
颜色 黑色
长*宽*高 7.62mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

HLE-103-02-L-DV-BE-LC-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-103-02-L-DV-BE-LC-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-103-02-L-DV-BE-LC-K HLE-103-02-L-DV-BE-LC-K数据手册

HLE-103-02-L-DV-BE-LC-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.5789 ¥ 29.7046
100+ $ 3.1164 ¥ 25.8664
500+ $ 2.6661 ¥ 22.1283
1000+ $ 1.888 ¥ 15.67
2000+ $ 1.6849 ¥ 13.9845
5000+ $ 1.3049 ¥ 10.8305
14449+ $ 0.9128 ¥ 7.5763
39052+ $ 0.8565 ¥ 7.1091
84437+ $ 0.7781 ¥ 6.4582
库存: 100
起订量: 64 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1485.23
