首页  >  产品百科  >  QSH-030-01-F-D-A

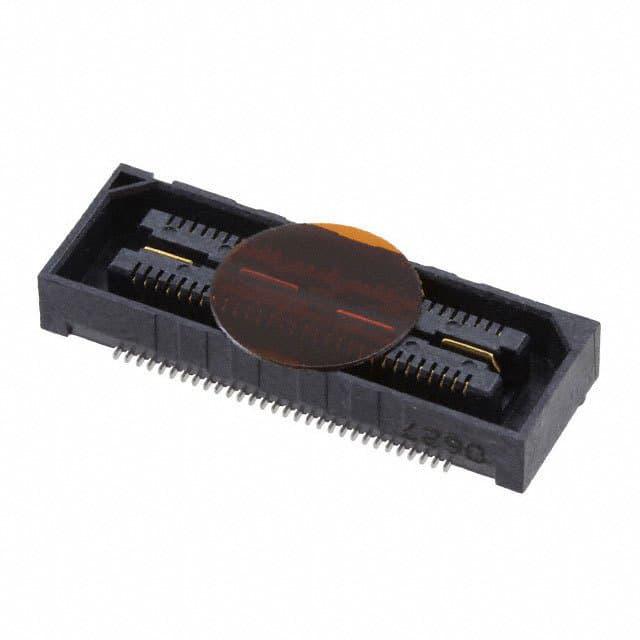

QSH-030-01-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排母 板对板, QSH系列, 直角, 表面
供应商型号: SR-QSH-030-01-F-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-030-01-F-D-A

QSH-030-01-F-D-A概述


    产品简介


    QSH-30-01-D-XX
    QSH-30-01-D-XX 是一款由 Samtec 设计和制造的高性能高密度插座组装件。它属于双排高密度插座类别,广泛应用于通信设备、计算机系统、工业自动化及消费电子产品中。这款电子元器件的主要功能是提供高可靠性的电连接,以满足现代电子设备对于复杂信号传输的需求。

    技术参数


    - 针数:-030, -060, -090, -120, -150(每行)
    - 包装选项:
    - 空白:盘装(默认)
    - -TR:带卷和载带
    - -FR:全卷带量
    - 引脚样式:-01:0.1280 [3.25]
    - 引线材料:磷青铜
    - 绝缘材料:LCP,UL94V-0 等级,黑色
    - 接触区域电镀:
    - -S:30µ" 选择性金,光面锡尾
    - -F:3µ" 选择性金闪,光面锡尾
    - -L:10µ" 轻选性金,光面锡尾
    - -H:30µ" 重金,3µ" 金尾
    - -C:50µ" 电解抛光选择性金,光面锡尾
    - 插拔力:接触保持力最小为 8 盎司(OZ)
    - 锁定机构:
    - -LC:锁定夹(需手动放置)
    - -A:对齐销
    - -L:锁住
    - -RT1:保持力
    - 工作温度范围:未指定具体温度范围,但根据材料特性推测可能适用于商业或工业标准温度范围。

    产品特点和优势


    1. 高可靠性:采用磷青铜作为接触材料,确保了长期稳定性和可靠的电气性能。
    2. 多样化的插头配置:提供了多种不同的针数配置,满足不同应用场景需求。
    3. 多种引线风格和电镀选择:客户可根据自身需求选择最合适的引线和电镀工艺,提高产品的使用寿命和稳定性。
    4. 结构坚固:LCP 绝缘材料和坚固的设计使其能够承受高频率使用下的磨损。
    5. 灵活的包装方式:提供盘装、带卷和载带等多种包装方式,适应不同的生产流程。

    应用案例和使用建议


    应用场景:
    - 电信设备:高速数据传输接口
    - 工业控制:自动化生产线中的传感器连接
    - 消费电子产品:笔记本电脑、平板电脑等设备内部连接
    使用建议:
    - 对于需要高密度连接的应用,可以选择更多针数配置的型号。
    - 在进行自动化装配时,建议选择不带 -LC 锁定夹的版本,以避免因插入力过大而影响装配效率。
    - 根据使用环境和要求,选择适当的电镀和引线风格,如高温环境建议使用重金电镀。

    兼容性和支持


    - 兼容性:该产品可与其他同类型号的插座和适配器相兼容。
    - 支持:Samtec 提供详细的技术文档和应用指南,并通过官方渠道提供技术支持和服务。

    常见问题与解决方案


    1. Q:如何正确安装锁定夹(-LC)?
    - A:由于插入力较大,建议采用手动安装,避免使用自动放置设备。
    2. Q:如何确定合适的引线风格和电镀?
    - A:根据实际应用环境选择。例如,在高频率使用环境下,可选择重金电镀;对于常规应用,轻选性金即可满足需求。
    3. Q:如何检查接触保持力?
    - A:可以通过专用工具或参考厂商提供的测试方法进行测量,确保其保持力符合要求。

    总结和推荐


    综上所述,QSH-30-01-D-XX 是一款高度可靠且灵活性强的高密度插座组件,特别适合用于需要高密度连接的场合。其多样化的配置、坚固的结构和出色的电气性能使其在市场上具有很高的竞争力。对于需要高密度连接解决方案的项目,我们强烈推荐使用此产品。

QSH-030-01-F-D-A参数

参数
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 60pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 76nm
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-030-01-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-030-01-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-030-01-F-D-A QSH-030-01-F-D-A数据手册

QSH-030-01-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
96+ $ 5.475 ¥ 46.7017
288+ $ 4.875 ¥ 41.5838
576+ $ 4.6 ¥ 39.238
1152+ $ 4.2875 ¥ 36.5724
2592+ $ 3.4875 ¥ 29.7484
5088+ $ 3.3875 ¥ 28.8954
库存: 364
起订量: 96 增量: 1
交货地:
最小起订量为:96
合计: ¥ 4483.36
