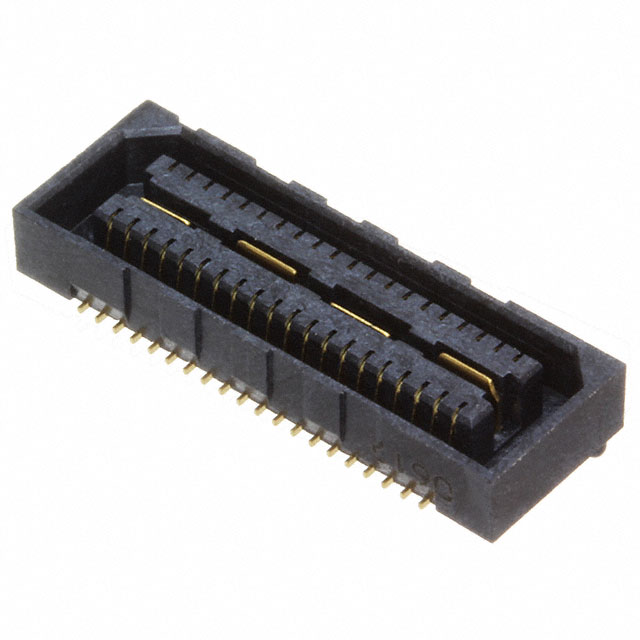

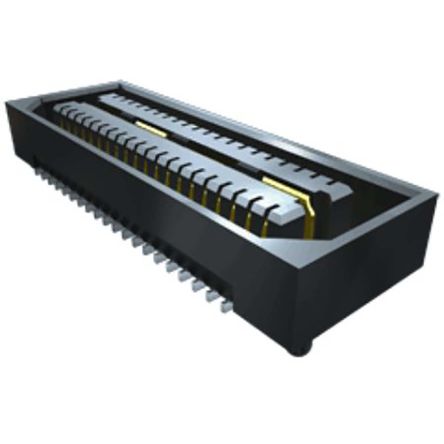

QSE-020-01-F-D-A-TR

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排母 插座, QSE系列, 直角, 表面
供应商型号: 2088985
供应商: 海外现货
标准整包数: 2
SAMTEC 背板连接器 - ARINC QSE-020-01-F-D-A-TR

QSE-020-01-F-D-A-TR概述


    产品简介


    产品名称:QSE-XXX-01-XXX-D-XXX-XX
    产品类型:双排高密度插座组装件
    主要功能:
    - 高密度连接
    - 多种选项(如摩擦锁、导电片等)
    - 适用于高速数据传输的应用
    应用领域:
    - 电信设备
    - 数据中心
    - 工业自动化系统
    - 军事和航空航天设备

    技术参数


    - 尺寸规格:
    - 双排插座,每排间距为0.1英寸
    - 每个位置的尺寸为0.128英寸(3.251毫米)
    - 材料:
    - 绝缘体:液晶聚合物(LCP),UL94V-0级,黑色
    - 触点:磷青铜
    - 接地平面:磷青铜
    - 电气特性:
    - 最小接触保留力:8盎司
    - 接地平面高度偏差:最大0.003英寸(0.08毫米)
    - 工作环境:
    - 温度范围:标准工作温度(未明确具体数值)

    产品特点和优势


    产品特点:
    - 多种配置选项:提供了多种配置选项,如摩擦锁、导电片、引导销等,以适应不同应用场景。
    - 高可靠性:采用磷青铜作为触点和接地平面材料,保证了高可靠性和长期稳定性。
    - 高密度连接:双排设计和高密度间距使得组件能够提供更多的连接点,满足高密度电路需求。
    优势:
    - 灵活性:不同的配置选项使得产品具有很高的灵活性,可以广泛应用于各种场合。
    - 高性能:材料选择和设计确保了组件的高性能表现,特别是在高速数据传输方面。
    - 市场竞争力:由于其多样化的配置和高可靠性,该产品在市场上具有较强的竞争力。

    应用案例和使用建议


    应用案例:
    - 电信设备:在通信设备中用于高密度信号连接。
    - 数据中心:用于数据中心内部的高速数据传输连接。
    使用建议:
    - 安装建议:对于大规模部署,建议使用引导销(Guide Posts)以确保精准对位。
    - 优化方案:在进行大批量生产时,考虑使用带锁定片(Locking Clips)的设计以增加稳定性。

    兼容性和支持


    兼容性:
    - 本产品可与其他符合标准的电子元件和设备兼容,具体兼容性需要参考相关文档或咨询制造商。
    支持和维护:
    - SAMTEC公司提供全面的技术支持和售后服务,包括安装指导、故障排查等服务。用户可以通过官方渠道获取帮助和支持。

    常见问题与解决方案


    - 问题1:插入力过大,难以手动插入。
    - 解决方案:建议手动放置带有锁定片(Locking Clips)的组件。

    - 问题2:导电片位置偏移。
    - 解决方案:检查并确保所有接触点正确安装,特别是使用引导销(Guide Posts)可以提高定位精度。
    - 问题3:接地平面高度超出规定范围。
    - 解决方案:根据图纸要求调整压合高度,确保其在规定的范围内。

    总结和推荐


    综合评估:
    - 主要优点:高密度设计、丰富的配置选项、可靠的材料和高可靠性。
    - 适用场景:特别适合于电信设备、数据中心及工业自动化系统等需要高密度连接的应用场合。
    - 推荐:强烈推荐给那些需要高密度连接解决方案的专业用户和设备制造商。
    通过以上分析可以看出,QSE-XXX-01-XXX-D-XXX-XX在电信设备、数据中心等领域具有显著的优势和广泛应用前景,值得高度推荐。

QSE-020-01-F-D-A-TR参数

参数
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
