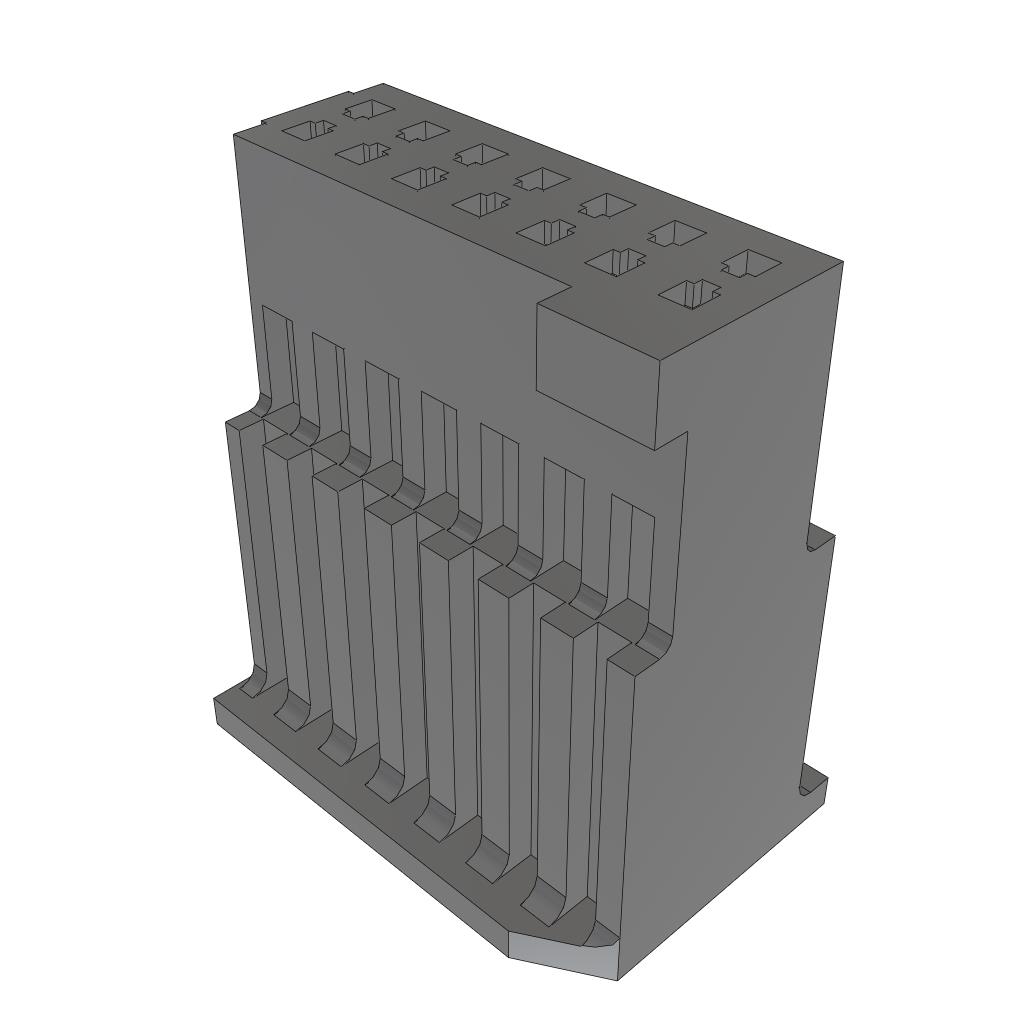

ISDF-07-D-C

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Insulator,Latch Lock 2 14pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 9.27mm(长度)*6.35mm(高度)
供应商型号: 200-ISDF-07-D-C
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ISDF-07-D-C

ISDF-07-D-C概述

    # ISDF-XX-D-X 电子元器件技术手册

    产品简介


    ISDF-XX-D-X 是一款由 SAMTEC 公司生产的高性能电子元器件,主要应用于多种电路设计中,用于实现信号传输和电力分配的关键功能。这类元器件通常用于通信设备、计算机系统和工业自动化等领域,是复杂电路板设计不可或缺的一部分。

    技术参数


    ISDF-XX-D-X 的技术规格如下:
    - 尺寸参数:
    - 长度:.440"(11.18mm)
    - 宽度:.249"(6.32mm)
    - 高度:.113"(2.86mm)
    - 重量:0.010 oz(0.25g)
    - 材料:
    - 绝缘体:LCP,UL 94 V-0 等级,黑色
    - 锁扣:镍镀铍铜
    - 按钮:尼龙,白色
    - 电气特性:
    - 接触电阻:<5mΩ
    - 电流容量:最大 1A
    - 电压等级:最高可达 50V DC
    - 机械特性:
    - 锁扣力:0.5 lb(2.22N)

    - 环境适应性:
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-55°C 至 +125°C

    产品特点和优势


    ISDF-XX-D-X 在设计上采用了独特的双排结构,能够有效提高连接的可靠性和稳定性。此外,该产品还提供了多种可选配置,如金属锁紧机构(-M)、双重螺钉固定(-S)以及摩擦锁(-L),以满足不同应用需求。这些设计不仅增强了机械强度,也提高了产品的耐用性和抗干扰能力,使其在恶劣环境下仍能保持稳定的性能表现。

    应用案例和使用建议


    应用案例
    - 通信设备: 用于路由器、交换机等设备中的高速信号传输,确保数据传输的稳定性和可靠性。
    - 计算机系统: 应用于主板、显卡等关键组件的连接,提高系统的整体性能。
    - 工业自动化: 在机器人、数控机床等设备中,作为控制信号和电源线的连接点,保障设备正常运行。
    使用建议
    在安装 ISDF-XX-D-X 时,建议严格按照图纸要求进行操作,特别注意锁扣的安装位置和方向。对于需要承受较大机械应力的应用场合,推荐使用金属锁紧机构(-M)来增强连接的牢固度。同时,为了提高散热性能,可在绝缘体表面涂覆一层导热硅脂。

    兼容性和支持


    ISDF-XX-D-X 与标准离散电线兼容,适用于多种管状包装方式(如 PT-1-24-02-44 和 PT-1-24-08-15)。SAMTEC 公司为该产品提供了全面的技术支持和售后服务,包括详细的使用指南、故障排查手册及快速响应的客户支持服务。

    常见问题与解决方案


    问题1:连接松动
    解决方案: 检查锁扣是否正确安装,并根据需要更换金属锁紧机构(-M)。
    问题2:接触电阻偏高
    解决方案: 清理接触面并重新压接电线。如仍有问题,考虑更换新的 ISDF-XX-D-X。
    问题3:无法解锁
    解决方案: 检查锁扣是否有变形或损坏现象,必要时进行更换。

    总结和推荐


    ISDF-XX-D-X 凭借其卓越的设计和高性能表现,在各类应用中展现出极高的价值。特别是在需要高可靠性连接的应用场景中,该产品无疑是一个理想的选择。综上所述,我们强烈推荐 ISDF-XX-D-X 用于各类高端电子设备的电路设计中。

ISDF-07-D-C参数

参数
排数 2
触头端接 压接
针脚数 14pin
类型 Insulator,Latch Lock
颜色 黑色
触头类型 Female Socket
紧固类型 -
长*宽*高 9.27mm(长度)*6.35mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

ISDF-07-D-C厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ISDF-07-D-C数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ISDF-07-D-C ISDF-07-D-C数据手册

ISDF-07-D-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0015 ¥ 25.3627
100+ $ 1.998 ¥ 16.8831
1054+ $ 1.5645 ¥ 13.22
2542+ $ 1.5225 ¥ 12.8651
5022+ $ 1.449 ¥ 12.2441
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.36
