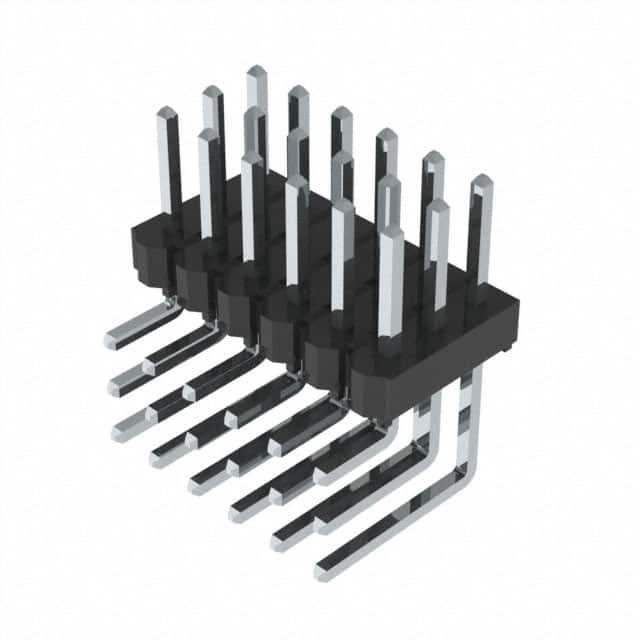

TSW-106-08-T-T-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距18p三排排针, TSW系列
供应商型号: 2001753
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TSW-106-08-T-T-RA

TSW-106-08-T-T-RA概述


    产品简介


    产品类型: 连接器
    主要功能: 用于连接电路板和电缆,提供可靠的电气连接
    应用领域: 适用于多种电子设备,包括通信设备、工业自动化、医疗设备、航空航天等领域的电路板间连接。

    技术参数


    - 中心间距: 0.100英寸 (2.54mm) 和 0.200英寸 (5.08mm)
    - 位数范围: 01至50
    - 插拔寿命: 高达10年制造时间(10年MFG)
    - 最高工作温度: -55°C 至 +125°C (金镀层),-55°C 至 +105°C (锡镀层)
    - 额定电压: 550VAC(与SSW配合),500VAC(与BCS或ESQ配合),450VAC(-RA/-RE与BCS或SSM配合),400VAC(与CES配合)
    - 电流额定值: 每个针脚高达5.7A(视所用配合组件而定)
    - 终端材料: 磷青铜,镀金或镀锡
    - 绝缘材料:
    - TSW: 黑色玻璃填充聚酯
    - HTSW: 天然液晶聚合物
    - 兼容组件: 电缆端有IDSD, IDSS,板端有SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW

    产品特点和优势


    - 高可靠性: 经过严格的测试,确保长期可靠运行。
    - 高插拔寿命: 达到10年的使用寿命。
    - 广泛的应用范围: 能够适应多种复杂的工作环境。
    - 良好的兼容性: 与多种其他电子元器件和设备兼容。
    - 高性能: 高额定电压和电流能力。

    应用案例和使用建议


    应用案例:
    - 通信设备: 在路由器、交换机等设备中作为信号传输连接器。
    - 工业自动化: 在机器人的控制单元中作为电源和信号传输接口。
    - 医疗设备: 在监护仪、诊断设备中作为信号传输接口。
    使用建议:
    - 在选择连接器时,应根据具体的应用需求选择适当的位数和中心间距。
    - 对于高频率应用,建议使用镀金版本以减少接触电阻。
    - 在严苛的环境条件下,应选用具有良好温度特性的型号。
    - 注意连接器的兼容性,确保与其他部件的良好配合。

    兼容性和支持


    - 兼容性: 本连接器与多种不同类型的连接器和电缆相匹配,包括IDSD、IDSS、SSW、SSQ、SSM、ESW、ESQ、BCS、BSW、CES和SLW等。
    - 支持: Samtec公司为用户提供全面的技术支持和售后服务,包括产品咨询、设计指导和技术培训等。

    常见问题与解决方案


    1. 问题: 连接器在高频应用中的性能下降
    解决方案: 选择镀金版本的连接器以提高接触可靠性和降低电阻。
    2. 问题: 插入和拔出困难
    解决方案: 确保按照正确的方式安装和拔出连接器,并定期清洁和检查连接器的状态。
    3. 问题: 工作温度超出额定范围
    解决方案: 根据应用的环境温度选择合适的连接器型号,并确保操作环境符合产品说明书的要求。

    总结和推荐


    综合评估:
    该系列连接器具有高可靠性、宽泛的应用范围、优异的电气性能及良好的兼容性。它不仅适合通信设备、工业自动化等领域,还能够应对苛刻的工作环境。此外,Samtec公司提供了全面的支持服务,使得这一产品成为市场上极具竞争力的选择。
    推荐使用:
    基于以上分析,我强烈推荐这一系列产品,特别是在对连接器可靠性、性能和使用寿命有较高要求的应用场合。

TSW-106-08-T-T-RA参数

参数
紧固类型 推挽式
排数 3
触头端接 -
针脚数 18pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
长*宽*高 15.24mm(长度)*15.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

TSW-106-08-T-T-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
