ZLTMM-105-69-F-D-529

产品分类:
厂牌: SAMTEC
产品描述:
供应商型号: ZLTMM-105-69-F-D-529-ND
供应商: Digi-Key
标准整包数: 1

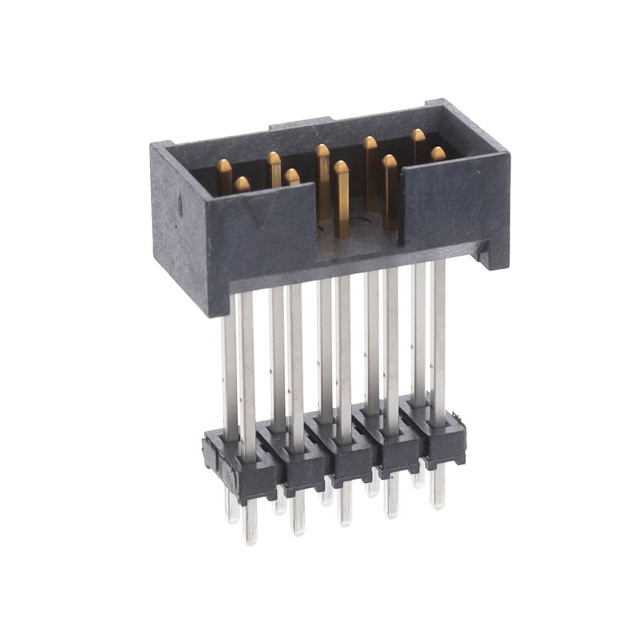

SAMTEC  ZLTMM-105-69-F-D-529

ZLTMM-105-69-F-D-529概述

    电子元器件产品技术手册解析

    1. 产品简介


    本手册介绍的是由Samtec公司生产的LTMM和ZLTMM系列电子连接器。这些连接器属于带状连接器(Shrouded Header & Stacker),广泛应用于需要高可靠性的电子产品中,例如通讯设备、工业控制设备、计算机和医疗设备等领域。

    2. 技术参数


    以下是根据手册中的技术规格、性能参数、电气特性和工作环境整理的技术参数列表:
    | 参数 | 值 |

    | 连接器类型 | Shrouded Header & Stacker |
    | 极化位置 | 标准尺寸(04, 05, 06, 07, 08, 10, 12, 13, 15, 17, 20, 22, 25) |
    | 尾部选项 | 穿孔型(通过孔) |
    | 插针行数 | 每行一个插针 |
    | 顶部高度(含间距) | (2.00 mm).0787” x 无位置 + (2.39 mm).094” |
    | 绝缘材料 | 黑色液晶聚合物(LCP) |
    | 触点材料 | 磷青铜(Phosphor Bronze) |
    | 镀层 | Sn 或 Au 覆盖 50 µ” (1.27 µm) Ni |
    | 工作温度范围 | -55°C 到 +105°C(锡镀层),-55°C 到 +125°C(金镀层) |
    | 符合RoHS标准 | 是 |
    | 焊料工艺 | 无铅可焊 |

    3. 产品特点和优势


    - 高可靠性:连接器采用高强度的磷青铜材料,配合特殊镀层工艺,保证了长时间工作的稳定性。
    - 极化设计:独特的极化位置设计,确保正确安装方向,避免错误接线引发的故障。
    - 宽温范围:在极端温度下仍能保持良好的电气性能,适用于多种恶劣的工作环境。
    - 兼容性强:能够与多种类型的连接器(如SQT, SQW, ESQT, SMM)配套使用,扩展了应用范围。

    4. 应用案例和使用建议


    - 应用案例:在通讯基站、服务器主板、医疗监控设备等场合广泛应用。
    - 使用建议:
    - 在装配时,确保正确的极化方向和机械稳定,特别是对于选择金镀层的连接器,建议使用机械板夹以增强稳定性。
    - 在焊接过程中,需注意焊料的质量和工艺参数,避免焊点出现气泡或虚焊。

    5. 兼容性和支持


    - 兼容性:可以与多种常见的接口标准兼容,如SQT, SQW, ESQT, SMM等。
    - 支持和维护:如果需要更多技术支持或特殊定制需求,可以直接联系ipg@samtec.com获取详细信息。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查焊接质量,确保焊点没有虚焊或气泡;确认镀层厚度符合要求,防止过薄导致电阻增加。
    - 问题2:外观损坏
    - 解决方案:在运输和装配过程中轻拿轻放,避免硬物撞击造成物理损坏。

    7. 总结和推荐


    LTMM和ZLTMM系列电子连接器凭借其出色的性能、广泛的适用性和高度的可靠性,在高要求的应用环境中表现出色。特别适合需要在复杂工况下保持稳定连接的场合。总的来说,这款连接器是值得信赖的选择,强烈推荐在相关项目中采用。

ZLTMM-105-69-F-D-529参数

参数
包装方式 散装

ZLTMM-105-69-F-D-529厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZLTMM-105-69-F-D-529数据手册

厂牌 PDF简要描述 下载
SAMTEC SAMTEC ZLTMM-105-69-F-D-529 ZLTMM-105-69-F-D-529数据手册

ZLTMM-105-69-F-D-529封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2768 ¥ 36.139
25+ $ 3.7232 ¥ 31.461
100+ $ 3.2968 ¥ 27.858
500+ $ 2.9578 ¥ 24.9931
库存: 191
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.13
