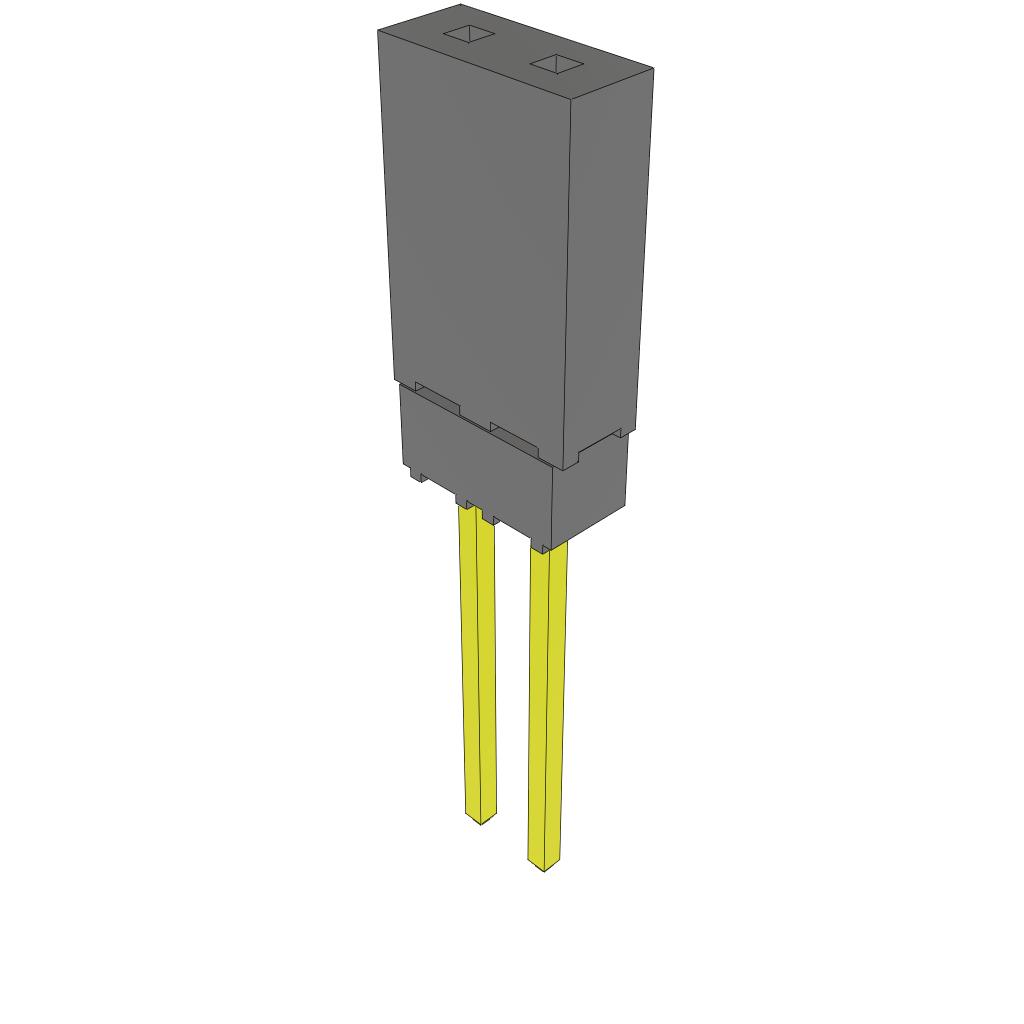

ESQ-102-39-G-S

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 1 2pin 5.7A 510nm 金 黑色 通孔安装
供应商型号: 200-ESQ10239GS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-102-39-G-S

ESQ-102-39-G-S概述


    产品简介


    ESQ-1XX-XX-X-X-XXX-XX-X-XX系列电子元器件是一款高性能的电子连接器,由Samtec公司设计制造。该产品主要用于各类电子设备中的信号传输和电源分配。它具有多行多位置的特点,能够满足各种复杂的应用需求。主要应用于通信设备、计算机硬件、工业控制设备以及消费电子产品等领域。

    技术参数


    - 接触材料:磷青铜
    - 绝缘材料:LCP(聚酰亚胺),UL 94 V0等级
    - 颜色:黑色
    - 接触区域电镀:可选择金(20µ")、锡( matte tin )、选择性金(30µ")、重金(30µ" heavy gold)及轻金(10µ" light gold)
    - 排规格:根据图1中的图表确定
    - 插入力:低插入力,如C-60-X-X型号
    - 锁定结构:可以选择锁定引脚选项
    - 防反插:可以选择防反插(polarization option)
    - 最大倾斜角度:2°(双方向)
    - 最大偏移量:3°(任何方向)
    - 最大弓形度:.003英寸/英寸(装配后)
    - 最小接触推出力:1.5磅
    - 最大切割飞边:.010英寸(正面);.020英寸(尾部)
    - 包装标准:遵循Samtec包装效率标准(SPES)

    产品特点和优势


    ESQ-1XX-XX-X-X-XXX-XX-X-XX系列电子元器件以其高可靠性、长寿命和广泛的适用性而著称。它的接触区域采用多种金属镀层,确保了卓越的导电性能和抗腐蚀能力。独特的锁定引脚设计保证了良好的机械稳定性,防止连接松动。此外,它的防反插功能可以有效避免错误安装,从而提高系统的安全性。

    应用案例和使用建议


    该产品在实际应用中非常广泛,例如用于通信基站中的信号传输、服务器机箱内部的电源分配等。在使用过程中,建议严格按照技术手册中的说明进行组装和操作,以确保最佳性能和最长使用寿命。特别是在高频率或高电流应用环境中,应考虑使用重型金镀层以增强连接稳定性和耐久性。

    兼容性和支持


    该系列产品与Samtec公司其他类型的连接器兼容性良好,可以方便地与其他电子元器件集成。Samtec公司提供全面的技术支持和服务,包括设计咨询、样品供应和技术文档,以帮助客户更好地理解和使用这些产品。如果有任何安装或使用中的问题,可通过公司网站获取更多信息和支持。

    常见问题与解决方案


    1. 问题:连接器无法正确插入。
    - 解决方案:检查是否有异物阻碍,确保插针与插座对齐。

    2. 问题:连接不稳定。
    - 解决方案:确认所有接头均已正确安装,并考虑使用锁定引脚来加强固定。

    3. 问题:接触电阻过高。
    - 解决方案:检查是否有氧化现象,必要时更换新的接触区域电镀。

    总结和推荐


    综上所述,ESQ-1XX-XX-X-X-XXX-XX-X-XX系列电子元器件凭借其卓越的性能和广泛的应用范围,在众多同类产品中脱颖而出。无论是从技术规格还是从市场竞争力来看,这都是一款值得推荐的产品。对于需要高性能连接解决方案的项目,强烈建议选用该系列产品。

ESQ-102-39-G-S参数

参数
排数 1
针脚数 2pin
防护等级 -
触头镀层 - 配接
间距-配接 2.54mm
类型 Elevated Socket,Push-Pull
额定电流 5.7A
颜色 黑色
触头镀层厚度 - 配接 510nm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

ESQ-102-39-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-102-39-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-102-39-G-S ESQ-102-39-G-S数据手册

ESQ-102-39-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
