首页  >  产品百科  >  HTSW-103-07-F-S

HTSW-103-07-F-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距3p单排排针 板对板连接器, HTSW系列, 直角, 通孔安装
供应商型号: ET-2856494
供应商: 海外现货
标准整包数: 10

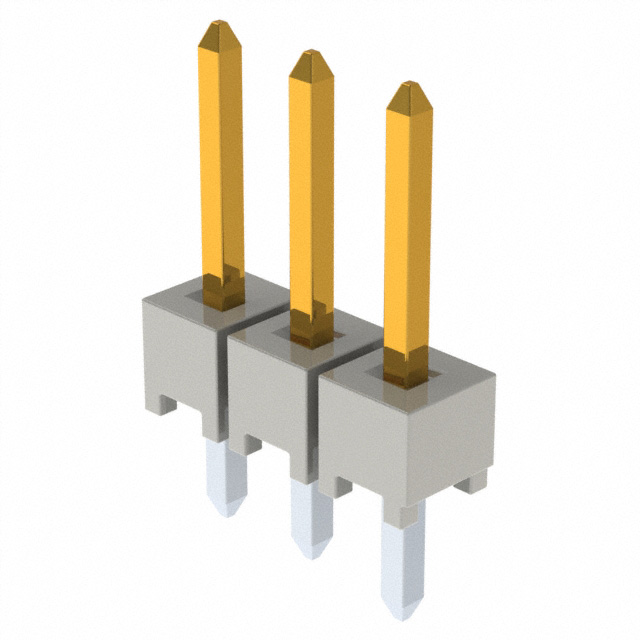

SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-103-07-F-S

HTSW-103-07-F-S概述


    产品简介


    HTSW-XXX-XX-XXX-X-XX-XX-XX系列连接器
    HTSW-XXX-XX-XXX-X-XX-XX-XX系列连接器是Samtec公司推出的一款高性能插拔式连接器,主要应用于各类电子设备中的信号传输、电源管理及数据通信等领域。该系列连接器以其高可靠性、卓越的电气性能和广泛的适用性而受到广泛关注。

    技术参数


    - 产品类型:插拔式连接器
    - 工作电压:最高可达100V
    - 工作电流:最大10A
    - 绝缘材料:LCP,UL-94-V-0等级
    - 镀层选项:
    - G: 10μ"金在接触区,3μ"金在尾部
    - T: 光面锡接触区及尾部
    - S: 30μ"选择性金在接触区,光面锡在尾部
    - H: 30μ"重金在接触区,3μ"金在尾部
    - L: 10μ"轻金在接触区,光面锡在尾部
    - F: 3μ"闪金在接触区,光面锡在尾部
    - E: 50μ"超重金在接触区,3μ"金在尾部
    - 连接方式:
    - 直插型(BLANK)
    - 右角型(RA)
    - 延长右角型(RE)
    - 终端间距:
    - .100英寸(2.54毫米)
    - .200英寸(5.08毫米)
    - 材料:.025平方英寸(0.64毫米)高温终端
    - 锁紧机制:
    - 锁定片(LC)
    - 锁定引脚(LL)

    产品特点和优势


    1. 高可靠性:采用LCP绝缘材料,符合UL-94-V-0等级标准,确保在各种环境下的稳定性和耐用性。
    2. 多样化镀层选项:提供多种镀层选择,以满足不同应用场景的需求,确保良好的电气连接性能。
    3. 灵活的连接方式:包括直插型、右角型及延长右角型等多种形式,适用于不同的安装需求。
    4. 稳固的锁紧机制:配备锁定片和锁定引脚,确保连接器在高震动环境中依然保持稳固连接。
    5. 广泛的应用领域:适用于各种工业控制、通信设备及医疗电子设备等。

    应用案例和使用建议


    应用案例:
    HTSW-XXX-XX-XXX-X-XX-XX-XX系列连接器在工业自动化设备中的应用尤为广泛。例如,在机器人的控制系统中,它能够可靠地传输各种传感器的数据信号,确保系统的正常运行。此外,该连接器也在高端通信设备中用于数据交换和电源分配,展现出卓越的性能。
    使用建议:
    - 在高震动环境下使用时,建议选用带有锁定机制的产品,以提高连接的稳定性。
    - 确保按照手册要求正确安装和连接,避免过度弯曲引脚造成损坏。
    - 在高温环境下使用时,建议选择具有较高温度适应性的镀层材料,以保证长期稳定的性能表现。

    兼容性和支持


    该系列产品具备较强的兼容性,可与大多数标准电路板进行无缝对接。Samtec公司为用户提供全面的技术支持和服务,包括但不限于设计咨询、样品测试、定制开发等服务。用户可通过官方渠道获取详细的技术资料和培训支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插拔不顺畅 | 检查是否有异物阻塞插孔或插针;使用适当润滑剂进行润滑处理 |
    | 电气性能不稳定 | 确认安装时引脚未发生弯曲;检查各镀层是否完好无损 |
    | 锁紧机制失效 | 确认安装时锁紧片或锁紧引脚正确装配;定期检查锁紧部件是否松动 |

    总结和推荐


    HTSW-XXX-XX-XXX-X-XX-XX-XX系列连接器凭借其高可靠性、多样化镀层选择和灵活的连接方式,在多种工业应用场景中展现出了卓越的性能。其广泛的应用领域和稳定的电气性能使其成为众多电子设备制造商的首选。强烈推荐用户根据具体需求选择合适的型号,并遵循手册指导进行安装和使用,以充分发挥其最佳性能。

HTSW-103-07-F-S参数

参数
排数 1
类型 Header,Push-Pull
间距-配接 2.54mm
针脚数 3pin
触头镀层厚度 - 配接 76nm
颜色 -
额定电流 6.3A
防护等级 -
触头镀层 - 配接
长*宽*高 7.62mm(长度)*2.48mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

HTSW-103-07-F-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-103-07-F-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-103-07-F-S HTSW-103-07-F-S数据手册

HTSW-103-07-F-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.2067 ¥ 1.7463
100+ $ 0.1933 ¥ 1.6337
库存: 246
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 17.46
