BCS-104-F-D-PE

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC

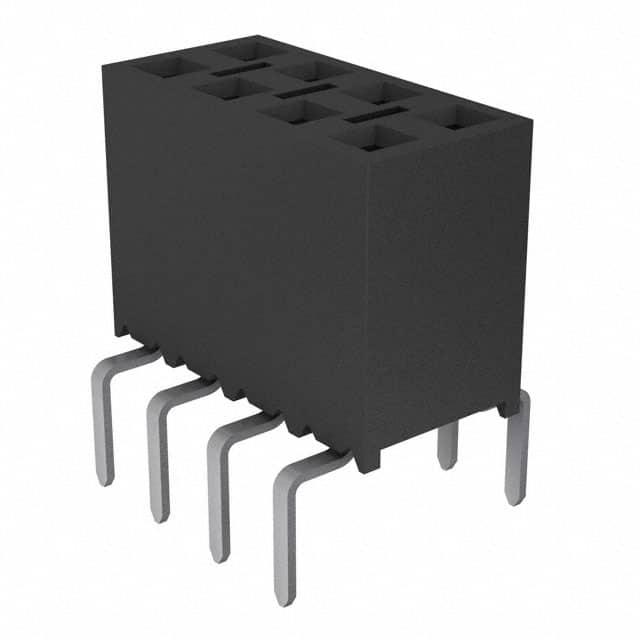

产品描述: Samtec 2.54mm间距4p双排排母 排母, BCS系列, 直角, 通孔安装
供应商型号: N-BCS-104-F-D-PE
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 BCS-104-F-D-PE

BCS-104-F-D-PE概述

    电子元器件产品技术手册解析

    1. 产品简介


    本产品是一款由SAMTEC公司生产的连接器插针(Socket Strip),型号为BCS-1XX-XXX-X-XX-XXX。该产品主要用于连接各种电子电路,具有多种不同的配置选项以适应不同的应用场景。其核心功能是作为电路之间的桥梁,提供稳定的电气连接。

    2. 技术参数


    根据技术手册中的内容,BCS-1XX-XXX-X-XX-XXX的主要技术参数如下:
    - 尺寸和公差:
    - 行位距离:0.100英寸(2.54毫米)
    - 行间最大变异:0.006英寸(0.15毫米)
    - 长度:0.119英寸(3.02毫米)
    - 公差范围:0.0020英寸(0.051毫米)至0.005英寸(0.13毫米)
    - 电镀规范:
    - 可选的电镀方式包括Matte Tin、Selective Gold等,不同电镀方式有不同的金厚要求。
    - 插入规格:
    - 插入类型包括Dual Entry、Top Entry、Horizontal Entry、Pass-through Entry等。

    - 材料:
    - 绝缘体材料为玻璃填充LCP,UL 94 VO等级,颜色为黑色。
    - 接触材料为磷青铜。

    3. 产品特点和优势


    BCS-1XX-XXX-X-XX-XXX具备以下特点和优势:
    - 多样性:具有多种配置选项,如单行或多行、不同的插入类型和电镀方式,以适应不同的电路设计需求。
    - 高精度:公差控制严格,确保连接器的稳定性和可靠性。
    - 材料选择多样:可根据应用场合选择合适的接触材料和绝缘材料,提高产品的耐用性和稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 通讯设备:由于其高精度和多样化配置,该连接器常用于复杂的通讯设备中,如路由器和交换机。
    - 医疗设备:在医疗设备中,其高精度和可靠的电气连接特性使其成为关键部件。
    使用建议:
    - 在组装过程中要确保所有的部件都正确安装并符合公差要求。
    - 选择适合应用需求的电镀类型,以保证长期使用过程中的稳定性和可靠性。
    - 确保在连接器插入时方向正确,避免损伤连接器。

    5. 兼容性和支持


    BCS-1XX-XXX-X-XX-XXX与其他电子元器件和设备的兼容性良好,适用范围广泛。SAMTEC公司提供了详细的技术支持文档和专业的客户服务,帮助用户解决在使用过程中遇到的问题。

    6. 常见问题与解决方案


    根据手册中的内容,一些常见的问题及其解决方案包括:
    - 问题1:连接器插入力过大
    - 解决方案:检查是否有损坏的部件或不正确的电镀处理,必要时重新安装或更换连接器。
    - 问题2:接触不良
    - 解决方案:确保所有接头清洁且正确安装,检查电镀层是否有缺陷。

    7. 总结和推荐


    综上所述,BCS-1XX-XXX-X-XX-XXX是一款多功能、高精度的连接器插针产品,适用于多种复杂的应用场景。其多样化的配置选项、严格的公差控制以及良好的材料选择使得其在市场竞争中具有明显的优势。推荐用户在需要高精度、可靠电气连接的应用场合中使用该产品。

BCS-104-F-D-PE参数

参数
排数 2
触头端接 -
针脚数 8pin
类型 Pass Through,Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
长*宽*高 10.16mm(长度)*7.62mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

BCS-104-F-D-PE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

BCS-104-F-D-PE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC BCS-104-F-D-PE BCS-104-F-D-PE数据手册

BCS-104-F-D-PE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 1.0282 ¥ 8.7397
1000+ $ 0.7828 ¥ 6.6538
库存: 1030
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1310.95
直接购买
加入购物车
